一种便于快速杀青的茶叶加工装置的制作方法

本技术属于茶叶加工领域，具体地说是一种便于快速杀青的茶叶加工装置。

背景技术：

1、杀青是绿茶制作的关键工序之一，茶叶杀青是通过高温破坏和钝化鲜茶叶中的氧化酶活性，抑制鲜叶中的茶多酚等的酶促氧化，蒸发鲜叶部分水分，使茶叶变软，便于揉捻成形，同时散发青臭味，促进茶叶香气形成的一种制茶步骤，简而言之，杀青就是破坏鲜叶的组织。

2、目前的茶叶杀青是通过将茶叶放置在杀青机的滚筒中通过加热机边加热边转动滚筒实现滚筒内茶叶翻炒受热从而水分蒸发。

3、中国专利申请号为:cn202021909501.9,茶叶杀青机，包括机架，机架上转动连接有滚筒，机架的四角安装有立柱，位于左、右两侧的同一侧的两个立柱之间分别转动连接有左固定架、右固定架，滚筒水平横置于左固定架、右固定架之间，滚筒的左、右两端分别转动连接与左固定架、右固定架上，位于左侧的两个立柱下设置有用于升降立柱的升降装置，所述的滚筒外套装有隔热筒，隔热筒与滚筒之间安装有加热器，所述的隔热筒的两端分别螺固于左固定架、右固定架上，本实用新型设计合理，方便专业化生产，提高劳动生产效率。该种茶叶杀青机在旋转滚筒进行加热时，只能通过单方向旋转滚筒来实现茶叶的翻炒，由于转动方向单一，这种设置不能够使滚筒内的茶叶进行充分转动受热而导致受热不均，茶叶杀青效果不好。

4、综上，因此本实用新型提供了一种便于快速杀青的茶叶加工装置，以解决上述问题。

技术实现思路

1、为了解决上述技术问题，本实用新型提供一种便于快速杀青的茶叶加工装置，以解决现有技术中滚筒转动方式单一导致桶内茶叶受热不均等问题。

2、一种便于快速杀青的茶叶加工装置，包括安装架，所述安装架的顶部一侧安装有电机，所述电机的输出端上连接有主动转轮，所述主动转轮一端表面设置有皮带，所述主动转轮通过皮带连接有从动转轮，所述从动转轮一端安装有第一辅助轮，所述安装架顶端安装有滚筒，所述滚筒的一端侧面与所述第一辅助轮的表面相贴合，所述滚筒的一端内部安装有第一齿环，所述第一齿环啮合有齿轮，所述滚筒内部安装有内筒，所述内筒表面安装有第二齿环，所述第二齿环与所述齿轮的另一侧相啮合。

3、作为本实用新型的一种技术方案，所述第一辅助轮有一对，且在所述滚筒一端的两侧呈对称设置。

4、作为本实用新型的一种技术方案，所述齿轮有若干个，且在所述第一齿环和第二齿环之间相啮合。

5、作为本实用新型的一种技术方案，所述内筒内部表面活动连接有若干螺纹叶。且若干所述螺纹板的一端与所述若干齿轮相连接。

6、作为本实用新型的一种技术方案，所述安装架顶端中部安装有一对第二辅助轮，且一对所述第二辅助轮在所述滚筒的两侧呈对称设置。

7、作为本实用新型的一种技术方案，所述滚筒远离所述电机的一端设置有出料口，所述安装架的一侧顶端安装有一对第三辅助轮，一对所述第三辅助轮在所述出料口的两侧呈对称设置。

8、与现有技术相比，本实用新型具有如下有益效果：

9、1、本实用新型通过启动电机转动主动转轮，通过主动转轮转动皮带从而使从动转轮转动，此时第一辅助轮进行转动，从而使与第一辅助轮相接触的滚筒逆向转动，当滚筒逆向转动时，第二辅助轮与第三辅助轮转动辅助滚筒转动。

10、2、本实用新型通过滚筒转动时，此时滚筒内的第一齿环与滚筒同向转动，此时与第一齿环啮合的若干个齿轮同向转动，此时与若干个齿轮另一侧啮合的位于内筒外侧的第二齿环逆向转动，以此实现螺纹板与内筒壁的逆向转动进而实现通过对内筒中的茶叶不同方向的滚动来使茶叶均匀受热的效果。

技术特征：

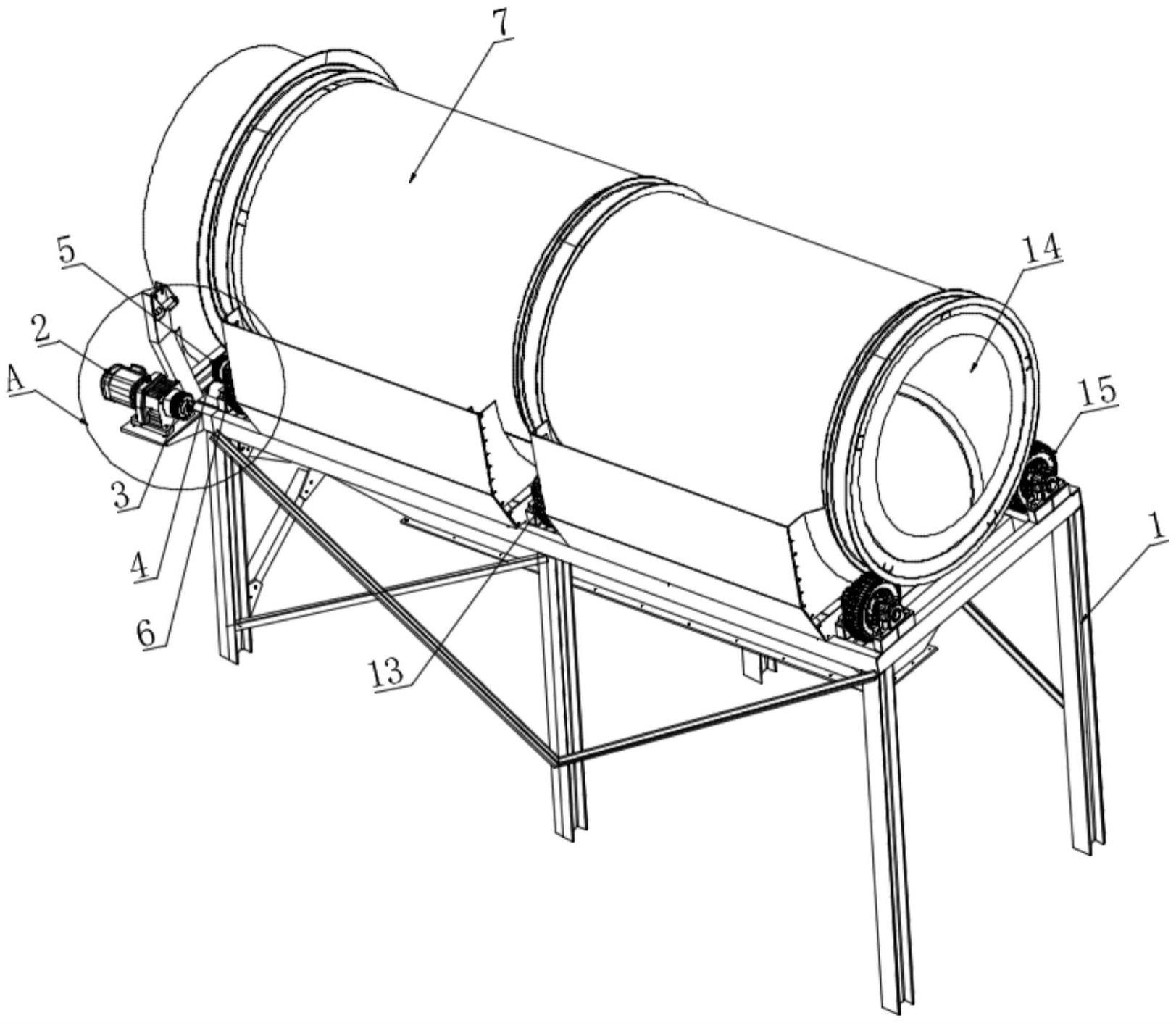

1.一种便于快速杀青的茶叶加工装置，包括安装架(1)，其特征在于：所述安装架(1)的顶部一侧安装有电机(2)，所述电机(2)的输出端上连接有主动转轮(3)，所述主动转轮(3)一端表面设置有皮带(4)，所述主动转轮(3)通过皮带(4)连接有从动转轮(5)，所述从动转轮(5)一端安装有第一辅助轮(6)，所述安装架(1)顶端安装有滚筒(7)，所述滚筒(7)的一端侧面与所述第一辅助轮(6)的表面相贴合，所述滚筒(7)的一端内部安装有第一齿环(8)，所述第一齿环(8)啮合有齿轮(9)，所述滚筒(7)内部安装有内筒(10)，所述内筒(10)的一端表面安装有第二齿环(11)，所述第二齿环(11)与所述齿轮(9)的另一侧相啮合。

2.如权利要求1所述一种便于快速杀青的茶叶加工装置，其特征在于：所述第一辅助轮(6)有一对，且在所述滚筒(7)一端的两侧呈对称设置。

3.如权利要求1所述一种便于快速杀青的茶叶加工装置，其特征在于：所述齿轮(9)有若干个，且在所述第一齿环(8)和第二齿环(11)之间相啮合。

4.如权利要求1所述一种便于快速杀青的茶叶加工装置，其特征在于：所述内筒(10)内部表面活动有若干螺纹板(12)，且若干所述螺纹板(12)的一端与若干所述齿轮(9)相连接。

5.如权利要求1所述一种便于快速杀青的茶叶加工装置，其特征在于：所述安装架(1)顶端中部安装有一对第二辅助轮(13)，且一对所述第二辅助轮(13)在所述滚筒(7)的两侧呈对称设置。

6.如权利要求1所述一种便于快速杀青的茶叶加工装置，其特征在于：所述滚筒(7)远离所述电机(2)的一端设置有出料口(14)，所述安装架(1)的一侧顶端安装有一对第三辅助轮(15)，一对所述第三辅助轮(15)在所述出料口(14)的两侧呈对称设置。

技术总结
本技术提供一种便于快速杀青的茶叶加工装置，包括安装架，安装架的顶部一侧安装有电机，电机的输出端上连接有主动转轮，主动转轮一端表面设置有皮带，主动转轮通过皮带连接有从动转轮，从动转轮一端安装有第一辅助轮，安装架顶端安装有滚筒，滚筒的一端侧面与第一辅助轮的表面相贴合，滚筒的一端内部安装有第一齿环，第一齿环啮合有齿轮，滚筒内部安装有内筒，内筒表面安装有第二齿环。通过滚筒转动时，此时滚筒内的第一齿环与滚筒同向转动，此时与第一齿环啮合的若干个齿轮同向转动，与若干个齿轮另一侧啮合的位于内筒外侧的第二齿环逆向转动，以此实现螺纹板与内筒壁的逆向转动进而实现对内筒中的茶叶不同方向的滚动使茶叶均匀受热。

技术研发人员：江新凤,林淑红,张贱根,占嘉熠,张洁,任薇,占智华
受保护的技术使用者：广东军枞茶业有限公司
技术研发日：20230105
技术公布日：2024/1/12
