一种坚果食品生产装置的制作方法

本技术涉及坚果生产，具体是一种坚果食品生产装置。

背景技术：

1、硒是人体必需的微量元素，中国营养学会将硒元素列为人体必需的15种营养素之一，国内外大量临床实验证明，人体缺硒可引起某些重要器官的功能失调，导致许多严重疾病发生，富硒坚果制作的食品能够为人体提供微量元素，具有很高的营养价值和药用价值，在对富硒坚果进行生产时，先要对其进行清理。

2、公开号为cn210184473u公布了一种坚果生产用清洗装置，包括支撑机构，支撑机构包括支撑面板、水箱和支撑架，支撑面板的上端面固定连接有水箱，且支撑面板的上端面对称设置有支撑架，支撑架和支撑面板固定连接，且支撑架位于水箱的两侧，支撑架上转动连接有清洗机构，清洗机构的一端套接有第二皮带卡轮，支撑面板的上端面还固定连接有驱动机构，驱动机构的输出轴和第二皮带卡轮上均套接有皮带。本实用新型具有结构合理、使用方便的特点，通过设置的清洗机构可以在对坚果清洗的过程中，将所清洗下来的残渣直接排除，这样可以有效的提高坚果的清洗干净度。

3、但是该生产装置存在以下不足，在对坚果食品的原材料进行清洗后，坚果的表面比较潮湿，同时会残留水渍，若不及时对其进行烘干，坚果会发霉变质，影响使用。

4、为此，本实用新型提供了一种坚果食品生产装置，以解决上述问题。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种坚果食品生产装置，解决了上述问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种坚果食品生产装置，包括底座，所述底座的顶部焊接有清洗箱，所述清洗箱内设置有循环筒，所述循环筒的顶部延伸至清洗箱外，所述循环筒上开设有多个圆孔，所述底座上设置有能够对循环筒内清洗后的坚果进行均匀干燥的烘干机构；

3、所述烘干机构包括焊接在底座顶部的四个立柱，四个所述立柱的顶端焊接有同一个顶板，所述顶板的下方设置有多个弧形管，所述弧形管的底部贯穿安装有四个喷管，所述弧形管的顶部贯穿安装有连接管，所述连接管的顶端贯穿顶板。

4、优选的，所述顶板的顶部焊接有导气管，多个所述连接管的顶端均延伸至导气管内，所述顶板的顶部固定安装有热风机，所述热风机的出气口延伸至导气管内，通过设置的热风机和导气管搭配使用能够同时向多个弧形管内输送热气，从而能够实现对循环筒的均匀加热。

5、优选的，所述底座的顶部焊接有两个安装筒，所述安装筒内滑动穿插有螺纹套筒，所述螺纹套筒的顶端焊接有支撑块，所述支撑块上转动贯穿安装有转轴，两个所述转轴的一端均与循环筒固定连接，通过设置的安装筒、螺纹套筒、支撑块和转轴搭配使用方便对循环筒进行支撑，同时支持循环筒进行升降和转动操作。

6、优选的，所述安装筒的底部内壁固定安装有第一电机，所述第一电机的输出轴固定连接有螺纹杆，所述螺纹杆的顶端螺纹延伸至螺纹套筒内，通过设置的第一电机和螺纹杆搭配使用方便带动螺纹套筒进行升降，继而控制循环筒的工作状态。

7、优选的，对应的所述转轴上固定套设有从动齿轮，对应的所述支撑块上固定安装有第二电机，所述第二电机的输出轴固定连接有主动齿轮，所述主动齿轮与从动齿轮啮合，通过设置的从动齿轮、第二电机和主动齿轮搭配使用方便带动循环筒进行转动。

8、优选的，所述安装筒的内壁开设有滑槽，所述螺纹套筒的外壁焊接有限位杆，所述限位杆的一端延伸至滑槽内，通过设置的滑槽和限位杆能够对螺纹套筒进行限位，避免螺纹套筒发生转动或者与安装筒脱离。

9、优选的，所述循环筒内固定连接有长杆，所述长杆上焊接有多个搅拌桨，通过设置的长杆和搅拌桨搭配使用方便对循环筒内的坚果进行搅拌翻滚。

10、优选的，所述循环筒的一侧外壁固定连接有进出管，所述进出管与循环筒内部相连通，所述进出管上固定安装有开关阀，通过设置的进出管和开关阀方便向循环筒内添加和取出坚果。

11、有益效果

12、本实用新型提供了一种坚果食品生产装置。与现有技术相比具备以下有益效果：

13、(1)、该坚果食品生产装置，通过设置的烘干机构能够在坚果清洗后对其进行加热干燥，同时坚果在循环筒内持续翻滚能够增加与热风的接触面积，烘干效率更高。

14、(2)、该坚果食品生产装置，通过设置的第一电机能够间接驱动循环筒进行升降，从而方便对坚果进行清洗和烘干，同时通过设置的第二电机能够间接驱动循环筒进行转动，使其内部的坚果持续翻滚，清洗和烘干的效率更高。

技术特征：

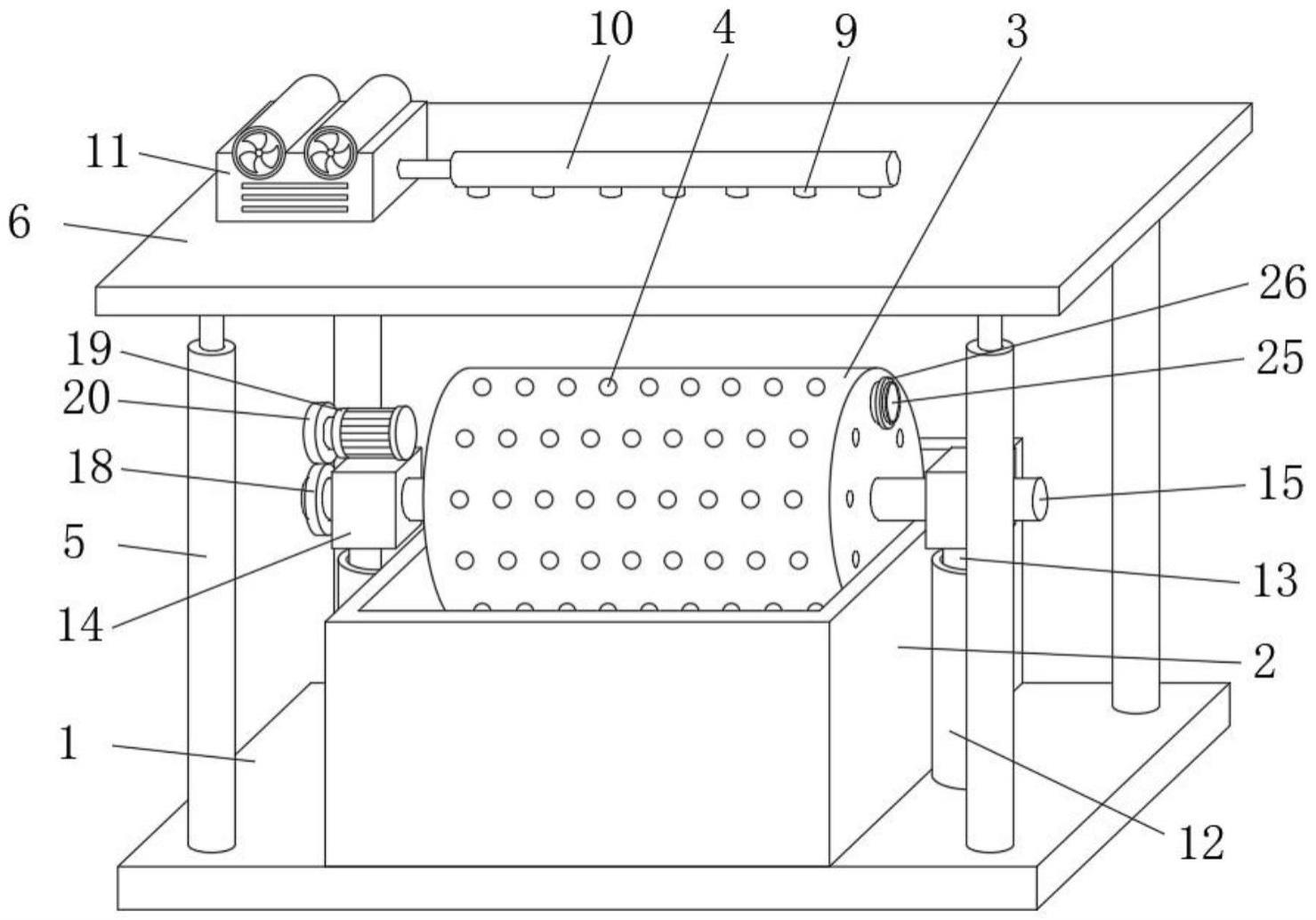

1.一种坚果食品生产装置，包括底座(1)，其特征在于：所述底座(1)的顶部焊接有清洗箱(2)，所述清洗箱(2)内设置有循环筒(3)，所述循环筒(3)的顶部延伸至清洗箱(2)外，所述循环筒(3)上开设有多个圆孔(4)，所述底座(1)上设置有能够对循环筒(3)内清洗后的坚果进行均匀干燥的烘干机构；

2.根据权利要求1所述的一种坚果食品生产装置，其特征在于：所述顶板(6)的顶部焊接有导气管(10)，多个所述连接管(9)的顶端均延伸至导气管(10)内，所述顶板(6)的顶部固定安装有热风机(11)，所述热风机(11)的出气口延伸至导气管(10)内。

3.根据权利要求1所述的一种坚果食品生产装置，其特征在于：所述底座(1)的顶部焊接有两个安装筒(12)，所述安装筒(12)内滑动穿插有螺纹套筒(13)，所述螺纹套筒(13)的顶端焊接有支撑块(14)，所述支撑块(14)上转动贯穿安装有转轴(15)，两个所述转轴(15)的一端均与循环筒(3)固定连接。

4.根据权利要求3所述的一种坚果食品生产装置，其特征在于：所述安装筒(12)的底部内壁固定安装有第一电机(16)，所述第一电机(16)的输出轴固定连接有螺纹杆(17)，所述螺纹杆(17)的顶端螺纹延伸至螺纹套筒(13)内。

5.根据权利要求3所述的一种坚果食品生产装置，其特征在于：对应的所述转轴(15)上固定套设有从动齿轮(18)，对应的所述支撑块(14)上固定安装有第二电机(19)，所述第二电机(19)的输出轴固定连接有主动齿轮(20)，所述主动齿轮(20)与从动齿轮(18)啮合。

6.根据权利要求3所述的一种坚果食品生产装置，其特征在于：所述安装筒(12)的内壁开设有滑槽(21)，所述螺纹套筒(13)的外壁焊接有限位杆(22)，所述限位杆(22)的一端延伸至滑槽(21)内。

7.根据权利要求1所述的一种坚果食品生产装置，其特征在于：所述循环筒(3)内固定连接有长杆(23)，所述长杆(23)上焊接有多个搅拌桨(24)。

8.根据权利要求1所述的一种坚果食品生产装置，其特征在于：所述循环筒(3)的一侧外壁固定连接有进出管(25)，所述进出管(25)与循环筒(3)内部相连通，所述进出管(25)上固定安装有开关阀(26)。

技术总结
本技术公开了一种坚果食品生产装置，包括底座，所述底座的顶部焊接有清洗箱，所述清洗箱内设置有循环筒，所述循环筒的顶部延伸至清洗箱外，所述循环筒上开设有多个圆孔，所述底座上设置有能够对循环筒内清洗后的坚果进行均匀干燥的烘干机构；所述烘干机构包括焊接在底座顶部的四个立柱，四个所述立柱的顶端焊接有同一个顶板，所述顶板的下方设置有多个弧形管，所述弧形管的底部贯穿安装有四个喷管，本技术涉及坚果生产技术领域；该坚果食品生产装置，通过设置的烘干机构能够在坚果清洗后对其进行加热干燥，同时坚果在循环筒内持续翻滚能够增加与热风的接触面积，烘干效率更高。

技术研发人员：施雷,施玥佚,南占东
受保护的技术使用者：来凤金豆农业发展有限公司
技术研发日：20230203
技术公布日：2024/1/12
