一种隔热效果好自动出料的高温蒸煮仓的制作方法

本技术涉及高温蒸煮仓，尤其涉及一种隔热效果好自动出料的高温蒸煮仓。

背景技术：

1、在对海参食品加工时，通常需要对海参食材进行高温蒸煮，为了批量加工，通常采用高温蒸煮仓进行蒸煮加工操作，为了保证高温蒸煮仓内热量的尽可能地不流失，一般高温蒸煮仓具有良好的隔热效果；

2、在使用高温蒸煮仓对海参食材进行蒸煮完成后，需要进行取料操作，一般食材通过放置架设置在高温蒸煮仓内，取料时，工作人员使用另外的工具站在蒸煮仓出口位置处将放置架勾出，但刚打开的高温蒸煮仓会产释放大量的高温，工作人员在对放置架进行下料操作时，容易被高温灼伤，从而造成安全隐患，因此，本实用新型提出一种隔热效果好自动出料的高温蒸煮仓，以解决现有技术中存在的问题。

技术实现思路

1、针对上述问题，本实用新型提出一种隔热效果好自动出料的高温蒸煮仓，该隔热效果好自动出料的高温蒸煮仓通过齿轮、放置架、连接板和折叠腿的配合，实现自动下料操作，避免对人工下料时的工作人员造成伤害。

2、为了解决上述的问题，本实用新型提出一种隔热效果好自动出料的高温蒸煮仓，包括底座和蒸煮仓体，所述蒸煮仓体设置在所述底座上，所述蒸煮仓体内滑动设有放置架，所述蒸煮仓体内壁设有隔热层，所述蒸煮仓体的内部下方设有轨道，所述放置架的下方设有与所述轨道滑动设置的滑动机构，所述滑动机构包括支撑腿、折叠腿和气缸，所述折叠腿的上端与所述支撑腿的上端转动连接，所述折叠腿通过所述气缸驱动折叠设置，所述折叠腿的下端和所述支撑腿下端的一侧均设有滚轮，所述滚轮滚动设置在所述轨道内，所述放置架设有多个，相邻所述放置架之间通过连接板连接设置，所述放置架与所述连接板的外侧均设有齿板，所述蒸煮仓体的外端转动设有齿轮，所述齿轮与所述齿板啮合设置，所述齿轮通过电机驱动。

3、进一步改进在于：所述气缸的两端分别与所述折叠腿和所述放置架的底部铰接设置，折叠后的所述折叠腿与所述支撑腿之间呈垂直设置。

4、进一步改进在于：展开状态的所述折叠腿与所述支撑腿在同一直线上，所述支撑腿下方的所述滚轮刚好与所述轨道滑动连接，折叠后所述折叠腿一端的滚轮与所述轨道滚动连接。

5、进一步改进在于：所述放置架的下方设有缓冲座，所述支撑腿和所述气缸的上端均与所述缓冲座的下方装配连接。

6、进一步改进在于：所述放置架的外端位于所述齿板的一侧转动设有引导板，所述引导板的外侧面与所述齿轮啮合设置，所述引导板的内侧与所述放置架之间通过弹簧装配连接。

7、进一步改进在于：位于所述引导板位置处的所述放置架侧壁上设有限位块，所述限位块与所述放置架垂直设置，展开后的所述引导板与所述限位块内侧面卡合装配设置。

8、进一步改进在于：所述连接板的外侧面与所述放置架的侧壁齐平，所述连接板的两端分别与相邻所述放置架侧壁之间卡合装配连接。

9、本实用新型的有益效果为：该隔热效果好自动出料的高温蒸煮仓通过对电机进行驱动，进而带动设有齿板的放置架进行向外移动，通过设置的连接板，使得多个放置架成为一个整体，配合连接板上齿板与齿轮的啮合设置，可实现对所有放置架进行连续下料操作，在下料操作时，当放置架下方的一个折叠腿脱离轨道时，气缸伸长带动折叠腿展开，进而使得折叠腿下方的滚轮贴地进行移动，可实现自动下料操作，避免对人工下料时的工作人员造成伤害。

技术特征：

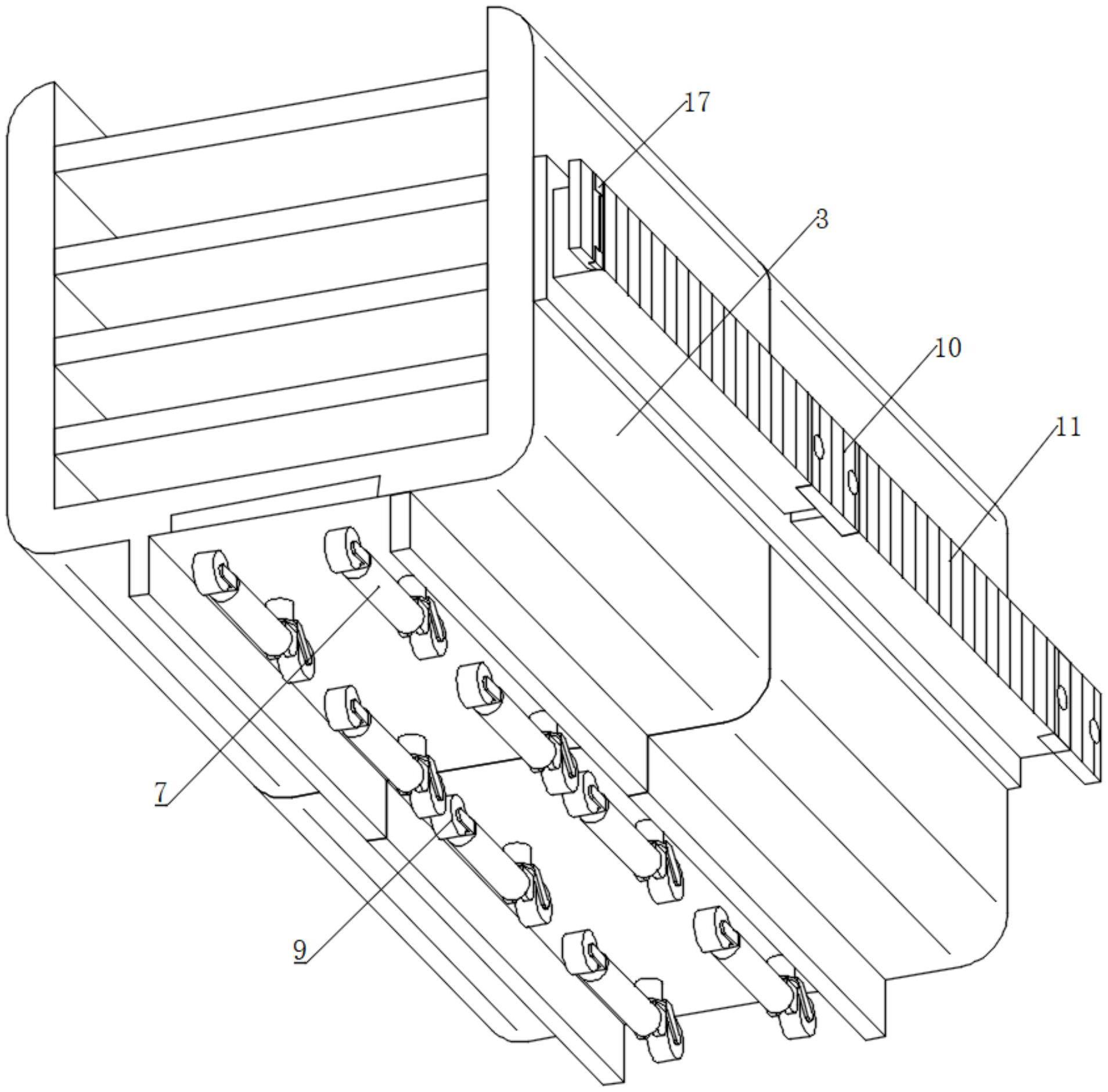

1.一种隔热效果好自动出料的高温蒸煮仓，包括底座(1)和蒸煮仓体(2)，所述蒸煮仓体(2)设置在所述底座(1)上，所述蒸煮仓体(2)内滑动设有放置架(3)，其特征在于：所述蒸煮仓体(2)内壁设有隔热层(4)，所述蒸煮仓体(2)的内部下方设有轨道(5)，所述放置架(3)的下方设有与所述轨道(5)滑动设置的滑动机构，所述滑动机构包括支撑腿(6)、折叠腿(7)和气缸(8)，所述折叠腿(7)的上端与所述支撑腿(6)的上端转动连接，所述折叠腿(7)通过所述气缸(8)驱动折叠设置，所述折叠腿(7)的下端和所述支撑腿(6)下端的一侧均设有滚轮(9)，所述滚轮(9)滚动设置在所述轨道(5)内，所述放置架(3)设有多个，相邻所述放置架(3)之间通过连接板(10)连接设置，所述放置架(3)与所述连接板(10)的外侧均设有齿板(11)，所述蒸煮仓体(2)的外端转动设有齿轮(12)，所述齿轮(12)与所述齿板(11)啮合设置，所述齿轮(12)通过电机(13)驱动。

2.根据权利要求1所述的一种隔热效果好自动出料的高温蒸煮仓，其特征在于：所述气缸(8)的两端分别与所述折叠腿(7)和所述放置架(3)的底部铰接设置，折叠后的所述折叠腿(7)与所述支撑腿(6)之间呈垂直设置。

3.根据权利要求2所述的一种隔热效果好自动出料的高温蒸煮仓，其特征在于：展开状态的所述折叠腿(7)与所述支撑腿(6)在同一直线上，所述支撑腿(6)下方的所述滚轮(9)刚好与所述轨道(5)滑动连接，折叠后所述折叠腿(7)一端的滚轮(9)与所述轨道(5)滚动连接。

4.根据权利要求3所述的一种隔热效果好自动出料的高温蒸煮仓，其特征在于：所述放置架(3)的下方设有缓冲座(14)，所述支撑腿(6)和所述气缸(8)的上端均与所述缓冲座(14)的下方装配连接。

5.根据权利要求1所述的一种隔热效果好自动出料的高温蒸煮仓，其特征在于：所述放置架(3)的外端位于所述齿板(11)的一侧转动设有引导板(15)，所述引导板(15)的外侧面与所述齿轮(12)啮合设置，所述引导板(15)的内侧与所述放置架(3)之间通过弹簧(16)装配连接。

6.根据权利要求5所述的一种隔热效果好自动出料的高温蒸煮仓，其特征在于：位于所述引导板(15)位置处的所述放置架(3)侧壁上设有限位块(17)，所述限位块(17)与所述放置架(3)垂直设置，展开后的所述引导板(15)与所述限位块(17)内侧面卡合装配设置。

7.根据权利要求1所述的一种隔热效果好自动出料的高温蒸煮仓，其特征在于：所述连接板(10)的外侧面与所述放置架(3)的侧壁齐平，所述连接板(10)的两端分别与相邻所述放置架(3)侧壁之间卡合装配连接。

技术总结
本技术提供了一种隔热效果好自动出料的高温蒸煮仓，涉及高温蒸煮仓技术领域，包括底座和蒸煮仓体，所述蒸煮仓体设置在所述底座上，所述蒸煮仓体内滑动设有放置架，所述蒸煮仓体内壁设有隔热层，所述蒸煮仓体的内部下方设有轨道，所述放置架的下方设有与所述轨道滑动设置的滑动机构，所述滑动机构包括支撑腿、折叠腿和气缸，所述折叠腿的上端与所述支撑腿的上端转动连接，所述折叠腿通过所述气缸驱动折叠设置，所述折叠腿的下端和所述支撑腿下端的一侧均设有滚轮，所述滚轮滚动设置在所述轨道内，所述放置架设有多个。本技术通过齿轮、放置架、连接板和折叠腿的配合，实现自动下料操作，避免对人工下料时的工作人员造成伤害。

技术研发人员：刘玉辉,陈凯,杨传志
受保护的技术使用者：烟台万事如意食品有限公司
技术研发日：20230306
技术公布日：2024/1/13
