一种果酱搅拌蒸煮罐的制作方法

本技术涉及蒸煮罐，具体是一种果酱搅拌蒸煮罐。

背景技术：

1、果酱是一种由水果、糖和柠檬汁或柠檬酸组成的糊状食品。制作果酱的过程通常包括将水果切碎、加入糖和柠檬汁或柠檬酸，然后将混合物煮沸，直到水分蒸发，形成浓稠的果酱。果酱可以用于涂抹面包、饼干、煎饼等食物上，也可以用于制作甜点、蛋糕和糕点等，果酱搅拌蒸煮罐是一种具有搅拌装置和蒸煮功能，可帮助加热和搅拌果酱的过程，这种罐子可以在加热过程中均匀搅拌果酱，防止糊底和糊锅，确保果酱的质量。

2、现如今果酱搅拌蒸煮罐在对罐体内的果酱进行的搅拌，其主要的目的是防止果酱长时间粘附在蒸煮罐的内壁进行加热而糊在罐体内壁上，导致果酱作废，但现有蒸煮罐在使用时，其底部温度大多比顶部温度高，而罐体中的搅拌结构又无法完全带动粘稠状的果酱进行均匀的混合，导致蒸煮罐内的果酱容易加热不均匀，进而容易对搅拌蒸煮罐的蒸煮效果造成影响的问题。

技术实现思路

1、本实用新型的目的在于提供一种果酱搅拌蒸煮罐，旨在解决现有技术中现有搅拌蒸煮罐在对内部果酱进行搅拌时容易搅拌不均匀，进而容易影响果酱进行均匀加热的问题。

2、为实现上述目的，本实用新型采用如下技术方案：

3、一种果酱搅拌蒸煮罐，包括：蒸煮罐本体，所述蒸煮罐本体的顶部设置有安装架，所述蒸煮罐本体的内部设置有用于对内部果酱进行搅拌的搅拌机构，所述搅拌机构包括用于对内部果酱进行搅拌并对罐体内壁上粘附的果酱进行刮除的搅拌结构和用于在搅拌过程中推动罐体内果酱进行移动混合的推动结构，所述安装架的顶部设置有用于带动搅拌机构运行的输出结构。

4、优选的，所述输出结构为壳体，壳体的外部固定安装有第一电机，第一电机的输出端安装有第一齿轮，且第一齿轮位于壳体的内部。

5、优选的，所述搅拌结构为可转动安装于安装架底部的转杆，且转杆的顶端延伸至壳体的内部，转杆的顶端安装有第二齿轮，且第二齿轮与第一齿轮相啮合。

6、优选的，所述转杆的底端固定安装有第一搅拌架，第一搅拌架的底端安装有连接导杆，连接导杆的底端安装有第二搅拌架，第二搅拌架的底端安装有底部刮板，且底部刮板的底部与蒸煮罐本体的内底壁相贴合。

7、优选的，所述第一搅拌架与第二搅拌架的外部固定安装有内壁刮板，且内壁刮板的一端与蒸煮罐本体的内壁相贴合。

8、优选的，所述壳体的内部固定安装有第二电机，第二电机的输出端安装有一号齿轮。

9、优选的，所述推动结构为可转动贯穿于转杆内壁的丝杠，丝杠位于壳体内部的顶端安装有二号齿轮，且二号齿轮与一号齿轮相啮合。

10、优选的，所述丝杠的底端可转动安装至第二搅拌架的顶部，丝杠的外部啮合安装有推板，且连接导杆活动贯穿于推板的内部。

11、本实用新型的有益效果是：

12、1、本实用新型在使用时，通过推板能够使搅拌蒸煮罐在对果酱进行搅拌时能够更加的均匀，当推板通过第二电机向下移动时其将推动罐体顶部的果酱向下移动，并使罐体底部果酱随着推板的推动向上移动，而当推板于罐体的底部通过第二电机向上移动时，其将带动罐体底部的果酱向上移动，这样使罐体内的果酱能够进行更加均匀的混合并进行加热，提高了果酱搅拌蒸煮罐的混合蒸煮效果，提升了果酱的质量。

技术特征：

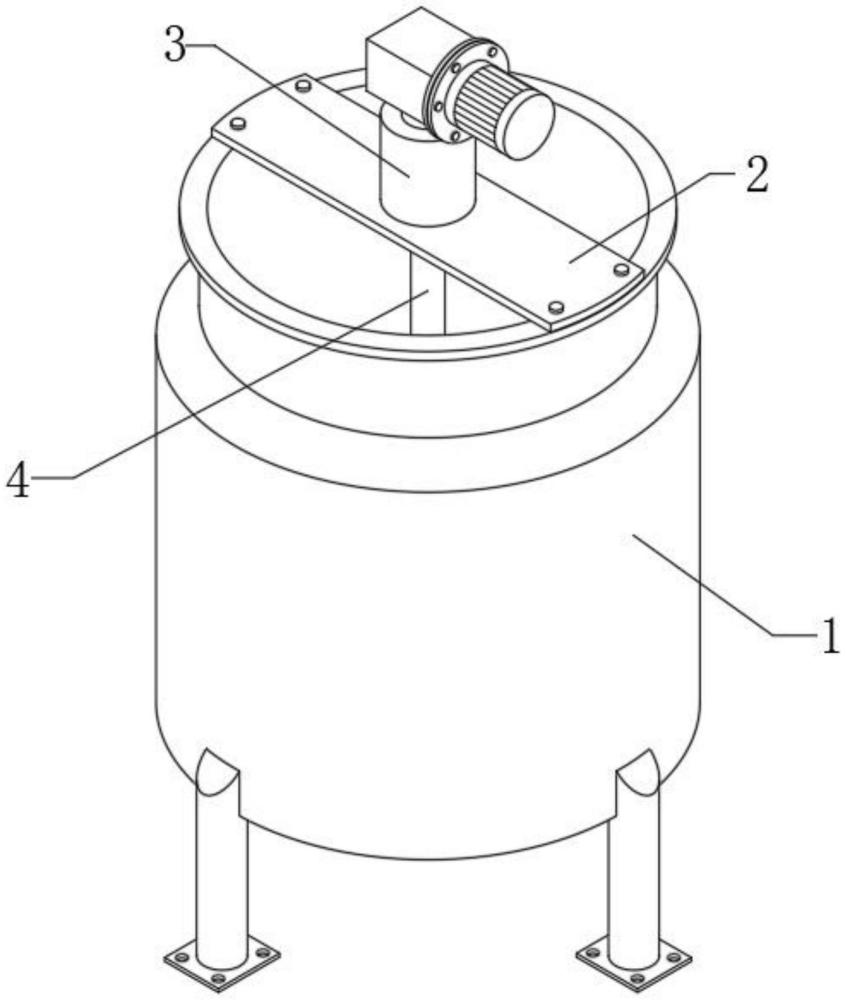

1.一种果酱搅拌蒸煮罐，包括：蒸煮罐本体(1)，所述蒸煮罐本体(1)的顶部设置有安装架(2)，其特征在于，所述蒸煮罐本体(1)的内部设置有用于对内部果酱进行搅拌的搅拌机构，所述搅拌机构包括用于对内部果酱进行搅拌并对罐体内壁上粘附的果酱进行刮除的搅拌结构和用于在搅拌过程中推动罐体内果酱进行移动混合的推动结构，所述安装架(2)的顶部设置有用于带动搅拌机构运行的输出结构。

2.根据权利要求1所述的一种果酱搅拌蒸煮罐，其特征在于，所述输出结构为壳体(3)，壳体(3)的外部固定安装有第一电机(6)，第一电机(6)的输出端安装有第一齿轮(7)，且第一齿轮(7)位于壳体(3)的内部。

3.根据权利要求2所述的一种果酱搅拌蒸煮罐，其特征在于，所述搅拌结构为可转动安装于安装架(2)底部的转杆(4)，且转杆(4)的顶端延伸至壳体(3)的内部，转杆(4)的顶端安装有第二齿轮(5)，且第二齿轮(5)与第一齿轮(7)相啮合。

4.根据权利要求3所述的一种果酱搅拌蒸煮罐，其特征在于，所述转杆(4)的底端固定安装有第一搅拌架(8)，第一搅拌架(8)的底端安装有连接导杆(9)，连接导杆(9)的底端安装有第二搅拌架(10)，第二搅拌架(10)的底端安装有底部刮板(11)，且底部刮板(11)的底部与蒸煮罐本体(1)的内底壁相贴合。

5.根据权利要求4所述的一种果酱搅拌蒸煮罐，其特征在于，所述第一搅拌架(8)与第二搅拌架(10)的外部固定安装有内壁刮板(12)，且内壁刮板(12)的一端与蒸煮罐本体(1)的内壁相贴合。

6.根据权利要求2所述的一种果酱搅拌蒸煮罐，其特征在于，所述壳体(3)的内部固定安装有第二电机(16)，第二电机(16)的输出端安装有一号齿轮(17)。

7.根据权利要求1所述的一种果酱搅拌蒸煮罐，其特征在于，所述推动结构为可转动贯穿于转杆(4)内壁的丝杠(14)，丝杠(14)位于壳体(3)内部的顶端安装有二号齿轮(15)，且二号齿轮(15)与一号齿轮(17)相啮合。

8.根据权利要求7所述的一种果酱搅拌蒸煮罐，其特征在于，所述丝杠(14)的底端可转动安装至第二搅拌架(10)的顶部，丝杠(14)的外部啮合安装有推板(18)，且连接导杆(9)活动贯穿于推板(18)的内部。

技术总结
本技术提供一种果酱搅拌蒸煮罐，包括：蒸煮罐本体，所述蒸煮罐本体的顶部设置有安装架，所述蒸煮罐本体的内部设置有用于对内部果酱进行搅拌的搅拌机构，所述搅拌机构包括用于对内部果酱进行搅拌并对罐体内壁上粘附的果酱进行刮除的搅拌结构和用于在搅拌过程中推动罐体内果酱进行移动混合的推动结构，所述安装架的顶部设置有用于带动搅拌机构运行的输出结构。本技术在使用时，通过推板的移动能够带动罐体内的果酱进行移动，而在其移动过程中配合搅拌结构，使罐体内的果酱能够进行更加均匀的混合并进行加热，提高了果酱搅拌蒸煮罐的混合蒸煮效果，提升了果酱的质量。

技术研发人员：左文超
受保护的技术使用者：河南英的食品有限公司
技术研发日：20231026
技术公布日：2024/7/29
