连续式电磁青稞炒货机的制作方法

本技术涉及炒货机，具体是指连续式电磁青稞炒货机。

背景技术：

1、炒货机是一种专门用于加工坚果、种子、咖啡豆等食品的设备。它通常包括一个加热系统和一个搅拌系统，以便均匀地将食品加热和翻炒。炒货机可以根据不同的食品和加工需求进行调节，控制加热温度和炒制时间，以确保食品达到理想的口感和风味。这种机器在食品加工行业和家庭厨房中都很常见，因为它能够方便快捷地加工各种美味的炒货食品。

2、现有的连续式炒货机炒制青稞时，都是一端进料一端出料，要提高产量只能增大锅体，增加长度，占地面积大，需要单独的上料机进行上料，对于农户来说，运输不方便，空间没有那么大。

技术实现思路

1、本实用新型为解决上述各种问题，提出了进出料在同一端，节省空间，三层筒体结构翻炒均匀的连续式电磁青稞炒货机。

2、为解决上述的技术问题，本实用新型提出的技术方案为：连续式电磁青稞炒货机，包括机体，所述机体一侧连接设有电磁加热主机，所述机体上且位于所述电磁加热主机上方连接设有控制箱，所述机体上固定设有内筒，所述内筒外侧转动设有外筒，所述内筒和所述外筒之间设有中间筒，所述外筒一侧连接设有转轴，所述机体一侧下侧连接设有驱动电机，所述转轴由所述驱动电机通过传动结构驱动，所述机体一侧连接设有料仓，机体一侧且位于所述料仓下方连接设有进料推动器，所述进料推动器可以正转和反转，所述进料推动器注入所述外筒和所述中间筒的中间缝隙，所述机体上且位于所述外筒下面连接设有加热线盘，所述中间筒和所述外筒之间连接设有螺旋搅拌齿，所述内筒上连接设有若干个网孔。加热线盘也可使用燃气和液化气等。

3、进一步的，所述机体下面四角处均连接设有脚轮。所述脚轮上均设有刹车机构。

4、进一步的，所述传动结构包括连接设于所述驱动电机输出端和所述转轴上的链轮，所述链轮上设有同一个链条。

5、进一步的，所述控制箱上设有伸入所述外筒内的测温探头。

6、进一步的，所述机体一侧转动连接设有托住所述外筒的拖轮。

7、进一步的，所述网孔的孔径小于青稞，且大于河沙的孔径，河沙和青稞通过螺旋搅拌齿从所述进料推动器开始往较远的方向运动，达到所述外筒和中间筒较远端后进入所述内筒内部。

8、本实用新型与现有技术相比优点在于：

9、连续工作：设备可以连续进行炒制过程，通过不断地投入青稞并排出炒制好的青稞，提高了生产效率。

10、自动控制：控制箱上的温控仪和变频器可以实现对加热温度、旋转速度和加热功率等参数的精确控制，保证了炒制过程的稳定性和一致性。

11、分离效果：通过内筒的网孔设计，青稞和河沙可以在炒制过程中被有效分离，从而保证了炒制质量和产品纯度。

12、结构合理：设备的整体结构设计合理，各部件之间的协调配合使得整个炒制过程能够顺利进行，维护方便，使用寿命长。

技术特征：

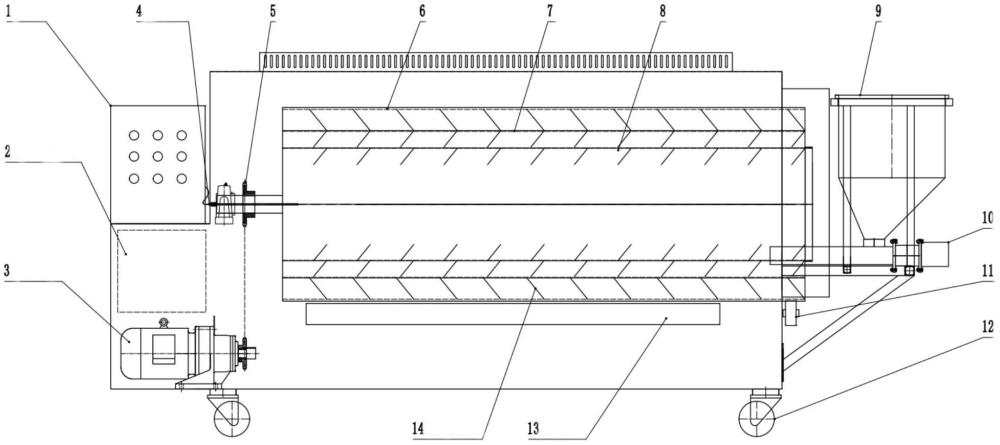

1.连续式电磁青稞炒货机，包括机体，其特征在于：所述机体一侧连接设有电磁加热主机(2)，所述机体上且位于所述电磁加热主机(2)上方连接设有控制箱(1)，所述机体上固定设有内筒(8)，所述内筒(8)外侧转动设有外筒(6)，所述内筒(8)和所述外筒(6)之间设有中间筒(7)，所述外筒(6)一侧连接设有转轴，所述机体一侧下侧连接设有驱动电机(3)，所述转轴由所述驱动电机(3)通过传动结构驱动，所述机体一侧连接设有料仓(9)，机体一侧且位于所述料仓(9)下方连接设有进料推动器(10)，所述进料推动器(10)可以正转和反转，所述进料推动器(10)注入所述外筒(6)和所述中间筒(7)的中间缝隙，所述机体上且位于所述外筒(6)下面连接设有加热线盘(13)，所述中间筒(7)和所述外筒(6)之间连接设有螺旋搅拌齿(14)，所述内筒(8)上连接设有若干个网孔。

2.根据权利要求1所述的连续式电磁青稞炒货机，其特征在于：所述机体下面四角处均连接设有脚轮(12)。

3.根据权利要求1所述的连续式电磁青稞炒货机，其特征在于：所述传动结构包括连接设于所述驱动电机(3)输出端和所述转轴上的链轮(5)，所述链轮(5)上设有同一个链条。

4.根据权利要求1所述的连续式电磁青稞炒货机，其特征在于：所述控制箱(1)上设有伸入所述外筒(6)内的测温探头(4)。

5.根据权利要求1所述的连续式电磁青稞炒货机，其特征在于：所述机体一侧转动连接设有托住所述外筒(6)的拖轮(11)。

6.根据权利要求1所述的连续式电磁青稞炒货机，其特征在于：所述网孔的孔径小于青稞，且大于河沙的孔径，河沙和青稞通过螺旋搅拌齿(14)从所述进料推动器(10)开始往较远的方向运动，达到所述外筒(6)和中间筒(7)较远端后进入所述内筒(8)内部。

技术总结
本技术公开了连续式电磁青稞炒货机，包括机体，机体一侧连接设有电磁加热主机，机体上且位于电磁加热主机上方连接设有控制箱，机体上固定设有内筒，内筒外侧转动设有外筒，内筒和外筒之间设有中间筒，外筒一侧连接设有转轴，机体一侧下侧连接设有驱动电机，转轴由驱动电机通过传动结构驱动，机体一侧连接设有料仓，机体一侧且位于料仓下方连接设有进料推动器，进料推动器可以正转和反转，进料推动器注入外筒和中间筒的中间缝隙，机体上且位于外筒下面连接设有加热线盘，中间筒和外筒之间连接设有螺旋搅拌齿，内筒上连接设有若干个网孔。本技术的优点在于：进出料在同一端，节省空间，三层筒体结构翻炒均匀。

技术研发人员：李汉铭,宋心凯
受保护的技术使用者：山东创美机械科技有限公司
技术研发日：20240103
技术公布日：2024/9/29
