一种可固定木耳的干燥装置的制作方法

本技术属于干燥装置，尤其涉及一种可固定木耳的干燥装置。

背景技术：

1、木耳，又叫云耳、桑耳，是我国重要的食用菌，有广泛的自然分布和人工栽培，木耳质地柔软，口感细嫩，味道鲜美，风味特殊，而且富含蛋白质、脂肪、糖类及多种维生素和矿物质，有很高的营养价值，但是木耳在采摘后，很容易腐烂变质，为了使木耳能够被长期保存，在生产时，一般需要将木耳通过干燥装置进行烘干，制成干木耳。

2、虽然目前的干燥装置多种多样，但是仍然存在着一些问题，例如目前的干燥装置一般通过热风对木耳进行烘干，在烘干前，需要先将湿润的木耳平铺在托盘上，在干燥前期，由于湿润的木耳具有一定的重量，因此其并不会移动，在干燥的后期，木耳中的水分流失，导致木耳的重量急速下降，此时热风会将托盘上的木耳吹起，导致木耳掉落，因此则亟需一种可固定木耳的干燥装置来解决这个问题。

技术实现思路

1、本实用新型提供一种可固定木耳的干燥装置，旨在解决目前木耳在干燥时容易被风吹起掉落的问题。

2、本实用新型是这样实现的，一种可固定木耳的干燥装置，包括：支撑架、木耳承托机构、锁定机构、干燥机构和两个固定架；

3、所述固定架对称固定在支撑架顶部一侧，所述锁定机构设置在木耳承托机构内；

4、所述木耳承托机构包括木耳托盘和防护盘，所述木耳托盘转动连接在两个固定架之间，并位于支撑架上方，所述防护盘连接在木耳托盘顶部，所述干燥机构设置在木耳托盘的下方；

5、所述锁定机构设置在木耳托盘和防护盘之间，且所述锁定机构包括底座、滑移板、联动板、夹板、抵接杆、限位板、第一从动杆和第一限位槽，所述木耳托盘的边缘处设置有槽口，所述底座竖直固定在槽口内，所述滑移板滑动连接在底座内，所述联动板的一端转动连接在底座一侧，所述夹板固定在联动板另一端，所述抵接杆竖直固定在滑移板上，并与底座滑动连接，且部分位于底座上方，所述限位板固定在防护盘底部，且所述限位板与抵接杆抵接，所述夹板卡接在限位板上，所述第一从动杆设置在联动板上，所述第一限位槽贯穿设置在滑移板上靠近联动板的一侧，并倾斜设置，且所述第一从动杆滑动卡接在第一限位槽内。

6、优选地，所述锁定机构还包括第二限位槽、锁杆和第二从动杆，第二限位槽设置在滑移板另一侧，且所述第二限位槽的内槽口和外槽口错位设置，所述锁杆的一端转动连接在底座上，所述第二从动杆设置在锁杆的另一端，且所述第二从动杆滑动卡接在第二限位槽内。

7、优选地，所述滑移板与底座之间设置有复位弹簧。

8、优选地，所述木耳承托机构还包括伺服电机、链轮和链条，所述伺服电机固定在支撑架一侧，所述链轮固定在木耳托盘一侧中心处，所述链条设置在伺服电机的输出轴与链轮之间。

9、优选地，所述干燥机构包括干燥箱和承托杆，所述承托杆的一端转动连接在固定架上，并平行设置至少有两根，所述承托杆的另一端转动连接在干燥箱上，所述干燥箱位于木耳托盘底部，且所述干燥箱的内部设置有风扇以及电热丝。

10、优选地，所述干燥机构还包括调节杆、丝杆、推移板和第三从动杆，所述承托杆通过圆杆与固定架转动连接，所述调节杆的一端固定在圆杆上，并在调节杆上贯穿设置有矩形槽口，所述支撑架一侧设置有凸块，凸块上贯穿设置有螺孔，所述丝杆螺纹配合在螺孔内，且所述推移板转动连接在丝杆的一端，所述第三从动杆固定在推移板上，并滑动卡接在调节杆的矩形槽口内。

11、优选地，所述木耳托盘和防护盘均呈矩形框架结构，并在木耳托盘的底部以及防护盘的顶部均设置有钢丝网。

12、优选地，所述第二从动杆的外部转动套设有转筒。

13、与现有技术相比，本申请实施例主要有以下有益效果：

14、在本方案中通过木耳承托机构对木耳进行承托，并通过干燥机构对木耳进行干燥烘干，且在对木耳进行烘干时，通过防护盘将木耳托盘顶部进行隔离防护，进而实现对于木耳的固定，避免木耳在干燥时被干燥机构中的热风吹飞，有效的解决了技术问题，且通过锁定机构的设置，使防护盘在与木耳托盘进行对接的同时，限位板与抵接杆抵接，并推动滑移板滑动，在滑移板滑动时第一从动杆在第一限位槽内滑动，并同步带动联动板转动，进而使夹板与限位板卡接，使木耳托盘与防护盘之间能够快速锁定，大幅度的提高了工作效率。

技术特征：

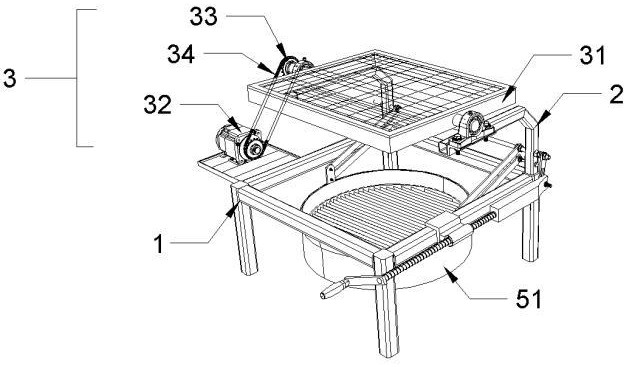

1.一种可固定木耳的干燥装置，其特征在于，包括：支撑架（1）、木耳承托机构（3）、锁定机构（4）、干燥机构（5）和两个固定架（2）；

2.如权利要求1所述的一种可固定木耳的干燥装置，其特征在于，所述锁定机构（4）还包括第二限位槽（49）、锁杆（410）和第二从动杆（411），第二限位槽（49）设置在滑移板（42）另一侧，且所述第二限位槽（49）的内槽口和外槽口错位设置，所述锁杆（410）的一端转动连接在底座（41）上，所述第二从动杆（411）设置在锁杆（410）的另一端，且所述第二从动杆（411）滑动卡接在第二限位槽（49）内。

3.如权利要求2所述的一种可固定木耳的干燥装置，其特征在于，所述滑移板（42）与底座（41）之间设置有复位弹簧（412）。

4.如权利要求1所述的一种可固定木耳的干燥装置，其特征在于，所述木耳承托机构（3）还包括伺服电机（32）、链轮（33）和链条（34），所述伺服电机（32）固定在支撑架（1）一侧，所述链轮（33）固定在木耳托盘（31）一侧中心处，所述链条（34）设置在伺服电机（32）的输出轴与链轮（33）之间。

5.如权利要求1所述的一种可固定木耳的干燥装置，其特征在于，所述干燥机构（5）包括干燥箱（51）和承托杆（52），所述承托杆（52）的一端转动连接在固定架（2）上，并平行设置至少有两根，所述承托杆（52）的另一端转动连接在干燥箱（51）上，所述干燥箱（51）位于木耳托盘（31）底部，且所述干燥箱（51）的内部设置有风扇以及电热丝。

6.如权利要求5所述的一种可固定木耳的干燥装置，其特征在于，所述干燥机构（5）还包括调节杆（53）、丝杆（54）、推移板（55）和第三从动杆（56），所述承托杆（52）通过圆杆与固定架（2）转动连接，所述调节杆（53）的一端固定在圆杆上，并在调节杆（53）上贯穿设置有矩形槽口，所述支撑架（1）一侧设置有凸块，凸块上贯穿设置有螺孔，所述丝杆（54）螺纹配合在螺孔内，且所述推移板（55）转动连接在丝杆（54）的一端，所述第三从动杆（56）固定在推移板（55）上，并滑动卡接在调节杆（53）的矩形槽口内。

7.如权利要求1所述的一种可固定木耳的干燥装置，其特征在于，所述木耳托盘（31）和防护盘（35）均呈矩形框架结构，并在木耳托盘（31）的底部以及防护盘（35）的顶部均设置有钢丝网。

8.如权利要求2所述的一种可固定木耳的干燥装置，其特征在于，所述第二从动杆（411）的外部转动套设有转筒。

技术总结
本技术适用于干燥装置技术领域，提供了一种可固定木耳的干燥装置，包括：支撑架、固定架、木耳承托机构、锁定机构和干燥机构；所述固定架对称固定在支撑架顶部一侧，所述锁定机构设置在木耳承托机构内，所述干燥机构设置在木耳托盘的下方，在本方案中通过木耳承托机构对木耳进行承托，并通过干燥机构对木耳进行干燥烘干，且在对木耳进行烘干时，通过防护盘将木耳托盘顶部进行隔离防护，进而实现对于木耳的固定，避免木耳在干燥时被干燥机构中的热风吹飞，有效的解决了技术问题，且通过锁定机构的设置，使防护盘在与木耳托盘进行对接的同时，木耳托盘与防护盘之间能够快速锁定，大幅度的提高了工作效率。

技术研发人员：张晓庆,毛晓军,王亮,龙成龙
受保护的技术使用者：渭源县鑫瑞坊农业发展有限公司
技术研发日：20240807
技术公布日：2024/9/9
