雪茄刀的制作方法

本实用新型涉及一种雪茄刀。

背景技术：

高级雪茄为了保持雪茄内部的风味，出厂时吸入端在包裹茄衣时是完全封住的，吸食前必须将雪茄头部切除一截才能够吸食，如今的人们比较追求高品质的生活，在实用的基础上，追求高档、美观。

技术实现要素：

鉴于背景技术存在的不足，本实用新型所要解决的技术问题是提供一种结构简单、制造方便且美观的雪茄刀。

本实用新型是采取如下技术方案来完成的：一种雪茄刀，包括壳体、支撑架和刀片，所述壳体包括前盖和后盖，所述支撑架开有与刀片相匹配的刀片槽，刀片卡入刀片槽内，所述后盖的内侧面开设有两个对称的凹槽，强力吸铁安装在凹槽内，所述前盖和后盖的中心均开有圆孔，前盖和后盖分别铆钉连接在支撑架两侧。

所述刀片下部两侧设有第一台阶，所述刀片槽开口处设有第二台阶。

所述刀片上部两侧铆钉连接有第一刀柄片和第二刀柄片，所述第一刀柄片和第二刀柄片采用椭圆形设计，所述刀片上部呈椭圆弧形，椭圆弧形与第一刀柄片和第二刀柄片的椭圆形相匹配。

所述前盖和后盖的上部均开有椭圆弧形凹槽，凹槽形状与第一刀柄片和第二刀柄片下侧相吻合。

所述前盖和后盖为圆形设计，所述前盖、后盖、第一刀柄片和第二刀柄片均采用纯铜材质，所述刀片采用进口无锈钢材质。

所述后盖内侧面所设的两个对称的凹槽为直径6毫米，厚度1毫米的圆形凹槽，所述强力吸铁大小与圆形凹槽相匹配。

本实用新型中，雪茄刀采用铆钉链接结构，使整体的制造更加方便，后盖内侧面的两个对称的凹槽内安装有强力吸铁，调节支撑架与后盖之间的缝隙，使得前盖、支撑架和后盖之间的连接更为牢固，在雪茄刀闭合状态时，前盖和后盖上部的椭圆弧形凹槽对刀柄片起到了下压限位的作用，在雪茄到打开状态是，刀片下部的第一台阶卡于刀片槽开口处的第二台阶，防止刀片的拔出起到向上限位作用，大大提高了安全性能，刀柄片采用椭圆形的造型使用时手感更舒适，同时与前盖和后盖的圆形设计完美结合，使雪茄刀整体更加美观时尚，不但可以作为专业的雪茄切割刀具，还是一款非常漂亮的工艺品。

附图说明

本实用新型有如下附图：

图1为实用新型的雪茄刀的打开状态的结构示意图；

图2为实用新型的雪茄刀的闭合状态的结构示意图；

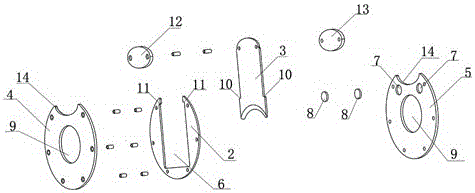

图3为图1中的雪茄刀的分体结构示意图；

具体实施方式

附图表示了本实用新型的技术方案及其实施例，下面再结合附图进一步描述其实施例的各有关细节及其工作原理。

参照图1、图2、图3所示，一种雪茄刀，包括壳体1、支撑架2和刀片3，所述壳体包括前盖4和后盖5，所述支撑架2开有与刀片相匹配的刀片槽6，刀片3卡入刀片槽6内，所述后盖5的内侧面开设有两个对称的凹槽7，强力吸铁8安装在凹槽7内，所述凹槽7为直径6毫米，厚度1毫米的圆形凹槽，所述强力吸铁7大小与圆形凹槽相匹配，所述前盖4和后盖5的中心均开有圆孔9，前盖4和后盖5分别铆钉连接在支撑架2两侧，所述刀片3下部两侧设有第一台阶10，所述刀片槽开口处设有第二台阶11，在雪茄到打开状态是，刀片下部的第一台阶10卡于刀片槽开口处的第二台阶11上，防止刀片3的拔离支承架，起到向上限位作用，所述刀片3上部两侧铆钉连接有第一刀柄片12和第二刀柄片13，所述第一刀柄片12和第二刀柄片13采用椭圆形设计，所述刀片3上部呈椭圆弧形，椭圆弧形与第一刀柄片12和第二刀柄片13的椭圆形相匹配，所述前盖4和后盖5的上部均开有椭圆弧形凹槽14，椭圆弧形凹槽14与第一刀柄片12和第二刀柄片13下侧相吻合，在雪茄刀闭合状态时，前盖4和后盖5上部的椭圆弧形凹槽14对刀柄片起到了下压限位的作用，所述前盖4和后盖5为圆形设计，所述前盖4、后盖5、第一刀柄片12和第二刀柄片13均采用纯铜材质，所述刀片3采用进口无锈钢材质。
