一种便携式水烟壶的制作方法

本实用新型属于吸烟器具技术领域，具体涉及一种便携式水烟壶。

背景技术：

我国部分地区的少数民族及东南亚国家的部分民族，都习惯使用水烟筒吸烟。

市面上常见的水烟筒，通常包括用于盛水的壶体，壶体上设置有吸烟管和进烟管，进烟管的内端延伸至壶体内，香烟通常是放置在进烟管的外端。

这种水烟筒虽然可以通过水来对烟气中的有害物质进行过滤和溶解，相较直接吸食或者通过烟嘴吸食更加健康，但是因为其壶体多为竹筒或木筒，有些干脆就是使用过的塑料瓶，体积庞大而且笨重，不便于随身携带，需要双手抱着使用，因此大大限制了其使用范围，无法得到大规模的推广。

技术实现要素：

本实用新型的目的在于根据现有技术的不足，设计一种结构简单、体积小巧，携带方便的便携式水烟壶。

本实用新型解决其技术问题所采用的技术方案是：一种便携式水烟壶，包括球形的壶体和设置在壶体顶端开口处的盖体，所述的壶体外连接有进烟管，所述的进烟管上设置有吸嘴，所述的壶体内向下倾斜设置有与进烟管连接的导烟管，所述的导烟管出口靠近壶体内侧壁，所述的盖体外依次连接有连接管和吸烟管，所述的连接管与竖直方向呈一定夹角，所述的吸烟管与连接管呈一定夹角，所述的吸烟管长度大于连接管，所述的盖体上开设有若干位于连接管下方的过滤孔。

所述的一种便携式水烟壶，其盖体与壶体顶端开口通过螺纹旋接。

所述的一种便携式水烟壶，其连接管为锥形，与竖直方向呈10-20°夹角，连接管长度大于壶体的高度，所述的吸烟管与竖直方向呈40-50°夹角。

所述的一种便携式水烟壶，其壶体外壁位于进烟管的下方还设置有握持面。

所述的一种便携式水烟壶，其壶体和盖体均为紫陶件，所述的连接管、吸烟管与盖体一体成型，所述的进烟管与壶体一体成型，所述的导烟管与进烟管可拆卸连接。

本实用新型的有益效果是：

1、本实用新型结构简单，外型美观、小巧，便于清洗和携带；

2、本实用新型的水烟壶壶体上设置有握持面，更便于吸烟者的吸食；

3、本实用新型可为紫陶件，质轻且硬，做出不同的样式，具备鉴赏和收藏的价值，更方便吸烟者的吸食和携带。

附图说明

图1是本实用新型的剖视图；

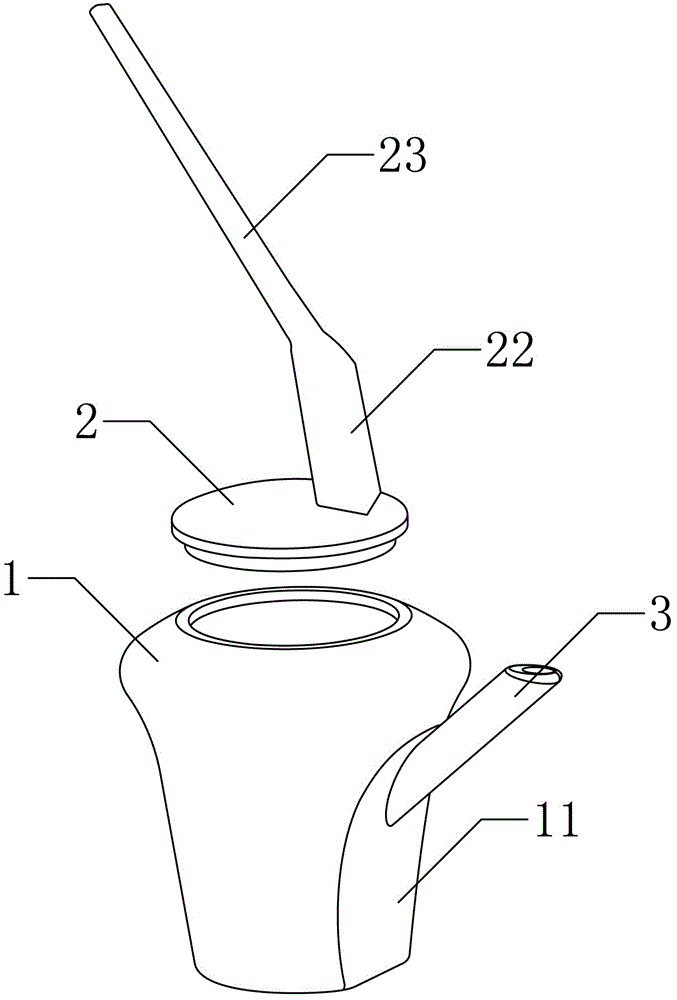

图2是本实用新型的立体图；

图3是本实用新型盖体的结构示意图。

各附图标记为：1—壶体，11—握持面，2—盖体，21—过滤孔，22—连接管，23—吸烟管，3—进烟管，31—吸嘴，4—导烟管。

具体实施方式

下面结合附图对本实用新型作进一步详细说明。

参照图1、图2和图3所示，本实用新型公开了一种便携式水烟壶，包括球形的壶体1和设置在壶体1顶端开口处的盖体2，所述的壶体1外连接有进烟管3，所述的进烟管3上设置有吸嘴31，用于插入香烟的过滤嘴，所述的壶体1内向下倾斜设置有与进烟管3连接的导烟管4，所述的导烟管4出口靠近壶体1内侧壁，所述的盖体2外依次连接有连接管22和吸烟管23，所述的连接管22与竖直方向呈一定夹角，所述的吸烟管23与连接管22呈一定夹角，所述吸烟管23长度大于连接管22，所述的盖体2上开设有若干位于连接管22下方的过滤孔21。

所述的盖体2与壶体1顶端开口通过螺纹旋接，所述的连接管22为锥形，与竖直方向呈10-20°夹角，连接管22长度大于壶体1的高度，所述的吸烟管23与竖直方向呈40-50°夹角，这样握住吸烟管23与连接管22构成的把手就能单手握持水烟壶；所述的壶体1外壁面位于进烟管3的下方还设置有握持面11，也可通过握持面11来单手握持水烟壶。

使用时，吸烟者将烟草放入吸嘴31并点燃，吸烟者通过吸烟管23进行吸食，烟气经过进烟管3的下端进入水中进行初步过滤，水过滤掉烟气中的大部分有毒物质，烟气再通过过滤孔21进行二次过滤然后被吸入。

所述的壶体1和盖体2均为紫陶件，所述的连接管22、吸烟管23与盖体2一体成型，所述的进烟管3与壶体1一体成型，这样整个水烟壶就变成了一个带有吸烟管23与连接管22的紫砂壶，出来用来吸烟，还具备了收藏和把玩的价值，所述的导烟管4与进烟管3可拆卸连接，当导烟管4使用时间过长时可拆卸来清洗或更换。

上述实施例仅例示性说明本实用新型的原理及其功效，以及部分运用的实施例，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
