电子雾化器的制作方法

本实用新型涉及。
背景技术：
：传统的电子烟，其雾化核心可以单独进行拆卸，使用一段时间后，电子烟内部的电阻丝烧焦氧化，影响口感，需要频繁更换雾化核心。而电子烟的核心工艺较为复杂，拆装雾化核心操作步骤繁琐，且容易使内部烟油泄露对环境造成污染。现有的一体式电子烟，将一体式的雾化器与电池相连接，直接更换该一体式的雾化器进行使用，而雾化器与电池的连接方式通常为螺纹连接，雾化器底部的接触直接贴合于电池的电极，从而使电池对雾化器进行供电，该连接方式下雾化器与电池的连接可靠性差，且在雾化器与电池多次拆卸与连接后，容易造成连接处的松动，进一步影响雾化器与电池之间的电连接性能。技术实现要素：本实用新型的主要目的是提供一种电子雾化器，旨在使该电子雾化器中雾化器与电池组件的接触性能良好。为实现上述目的，本实用新型提出的电子雾化器，电子雾化器包括一体式雾化器和电池组件，所述电池组件具有与所述一体式雾化器相连接的连接端，所述连接端设有弹性电极，所述一体式雾化器设有与所述弹性电极相配合的接触部，所述接触部抵接于所述弹性电极的自由端。优选地，所述弹性电极包括固定部和连接于所述固定部的弹性部，所述电池组件的连接端设有安装孔，所述固定部过盈配合于所述安装孔的孔壁，所述接触部抵接于所述弹性部自由端。优选地，所述弹性电极为弹针或弹片。优选地，所述电池组件具有向所述一体式雾化器方向延伸的挡壁，所述挡壁围合所述电池组件的连接端的端面形成容纳槽，所述一体式雾化器部分容置于所述容纳槽，所述电极设于所述连接端的端面，所述一体式雾化器面对该端面的一面设有所述接触部，所述一体式雾化器连接于所述挡壁。优选地，所述挡壁与所述一体式雾化器二者之一设有卡扣，二者之另一设有卡槽，所述卡扣扣合于所述卡槽。优选地，所述挡壁的内侧壁设有凸部，所述一体式雾化器的外侧壁设有相应的凹槽，所述一体式雾化器的外侧壁贴合于所述挡壁的内侧壁，所述凸部扣合于所述凹槽。优选地，所述电池组件包括电池核心和套设于所述电池核心的壳体，所述挡壁形成于所述壳体，所述弹性电极设于所述电池核心。优选地，所述电池核心与所述壳体的连接处设有密封圈。优选地，所述一体式雾化器背离所述电池组件的一侧设有滴嘴。优选地，所述电子雾化器呈椭圆柱体。本实用新型技术方案，该电子雾化器采用了一体式雾化器，直接将一体式雾化器连接于电池组件，用户可直接更换一体式雾化器，无需进行复杂的拆卸来更换一体式雾化器内部的雾化核心，使得该电子雾化器使用起来更加方便。进一步地，本实用新型技术方案在电池组件的连接端设置有弹性电极，一体式雾化器在与电池组件连接的过程中，一体式雾化器的接触部先接触弹性电极的自由端，接着，一体式雾化器的接触部对该弹性电极的自由端施加压力，该接触部抵接于弹性电极的自由端，充分保证了一体式雾化器与电池组件的接触的可靠性和稳定性，保证该电子雾化器的使用性能良好。附图说明为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。图1为本实用新型电子雾化器一实施例的结构示意图；图2为图1中电子雾化器的爆炸图；图3为图1中电池组件的剖视图。附图标号说明：标号名称标号名称100电子雾化器213PCB板10一体式雾化器214电池20电池组件215密封槽21电池核心22壳体211弹性电极221挡壁2111固定部2211凸部2112弹性部23密封圈212安装孔30滴嘴本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。需要说明，本实用新型实施例中所有方向性指示(诸如上、下、左、右、前、后……)仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。在本实用新型中，除非另有明确的规定和限定，术语“连接”、“固定”等应做广义理解，例如，“固定”可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。本实用新型提出一种电子雾化器100。参照图1和图3，本实用新型电子雾化器100包括一体式雾化器10和电池组件20，电池组件20具有与一体式雾化器10相连接的连接端，连接端设有弹性电极211，一体式雾化器10设有与弹性电极211相配合的接触部(未图示)，接触部抵接于弹性电极211的自由端。在本实用新型实施例中，该电子雾化器100采用了一体式雾化器10，直接将一体式雾化器10连接于电池组件20，用户可直接更换一体式雾化器10，无需进行复杂的拆卸来更换一体式雾化器10内部的雾化核心，使得该电子雾化器100使用起来更加方便。进一步地，本实用新型技术方案在电池组件20的连接端设置有弹性电极211，一体式雾化器10在与电池组件20连接的过程中，一体式雾化器10的接触部先接触弹性电极211的自由端，接着，一体式雾化器10的接触部对该弹性电极211的自由端施加压力，该接触部抵接于弹性电极211的自由端，充分保证了一体式雾化器10与电池组件20的接触的可靠性和稳定性，保证该电子雾化器100的使用性能良好。参见图3，弹性电极211包括固定部2111和连接于所述固定部2111的弹性部2112，电池组件20的连接端设有安装孔212，固定部2111过盈配合于安装孔212的孔壁，接触部抵接于弹性部2112自由端。弹性电极211可以为弹针或弹片。本实用新型实施例中优选为弹针。弹针过盈配合于安装孔212内，将安装孔212进行密封，从而避免一体式雾化器10内的烟油渗透到电池内部，起到对电池的保护作用。电池组件20内部设有PCB板213和电池214，PCB板213的输入端与电池214相连接，PCB板213的输出端通过输出线连接于弹针，从而使得一体式雾化器10通过与弹针的连接而与电池组件20内部的电池连通。参见图3，电池组件20具有向一体式雾化器10方向延伸的挡壁221，挡壁221围合电池组件20的连接端的端面形成容纳槽，一体式雾化器10部分容置于容纳槽，弹性电极211设于连接端的端面，一体式雾化器10面对该端面的一面设有接触部，一体式雾化器10连接于挡壁221。电池组件20上设置有挡壁221，以围合形成容纳一体式雾化器10的容纳槽，一体式雾化器10连接于电池组件20上不会由于晃动而使连接处松脱，使得该电池组件20与一体式雾化器10的连接更加可靠。本实用新型实施例中，挡壁221与一体式雾化器10的连接方式为：挡壁211与一体式雾化器10二者之一设有卡扣，二者之另一设有卡槽，卡扣扣合于所述卡槽。直接将一体式雾化器10由容纳槽的开口端插入，一体式雾化器10的接触部贴合于弹针的弹性部2112，并朝向固定部2111的方向压紧于弹针，接着，卡扣扣合于卡槽，接触部抵接于弹性部2112。结合图2和图3，挡壁221的内侧壁设有凸部2211，一体式雾化器10设有相应的凹槽11，凸部2211扣合于凹槽11。为了配合安装一体式雾化器10时的手感，且进一步简化一体式雾化器10与电池组件20的连接方式，设置凸部2211与凹槽11相配合的方式。该凸部2211和凹槽11还可以具体为凸点和凹点相配合的结构。进一步地，参见图2，电池组件20包括电池核心21和套设于电池核心21外部的壳体22，挡壁221形成于壳体22，所述弹性电极211设于电池核心21。为了便于电池组件20的生产和装配，将电池组件20设置为相套设的电池核心21和壳体22，能够节约该电子雾化器100的生产成本。进一步地，电池核心21与壳体22的连接处有密封圈23。具体为，电池核心21的外部沿周向设有密封槽215，该密封槽215内卡持有密封圈23，壳体22套设于该电池核心21外时，密封圈23抵持于壳体22的内侧壁。该密封圈23的设置进一步将电池核心21与壳体22的连接处进行密封，防止一体式雾化器10内部的烟油漏出进入电池组件20的内部，进一步对电池进行保护。一体式雾化器10背离电池组件20的一侧设有滴嘴30，滴嘴30为椭圆形结构。该椭圆形的滴嘴30更符合人体工程学原理，滴嘴30与使用者嘴部贴合效果更好，方便用于对滴嘴30的使用。参见图1，该电子雾化器100大致呈椭圆柱体。该椭圆柱体的结构使得一体式雾化器10与电池组件20连接后，能够防止一体式雾化器10相对电池组件20周向旋转。使得一体式雾化器10与电池组件20的连接效果更好，且相对于传统为圆柱体的电子雾化器，该电子雾化器100的外形结构更加新颖，使用更加舒适。该电子雾化器100的电池组件20上还设置有开关按键(未标示)和充电插口(未标示)。该开关按键控制该电子雾化器100中一体式雾化器10与电池组件20内部电池214的通/断，充电插口用于对该电池组件20进行充电。以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是在本实用新型的发明构思下，利用本实用新型说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的
技术领域：

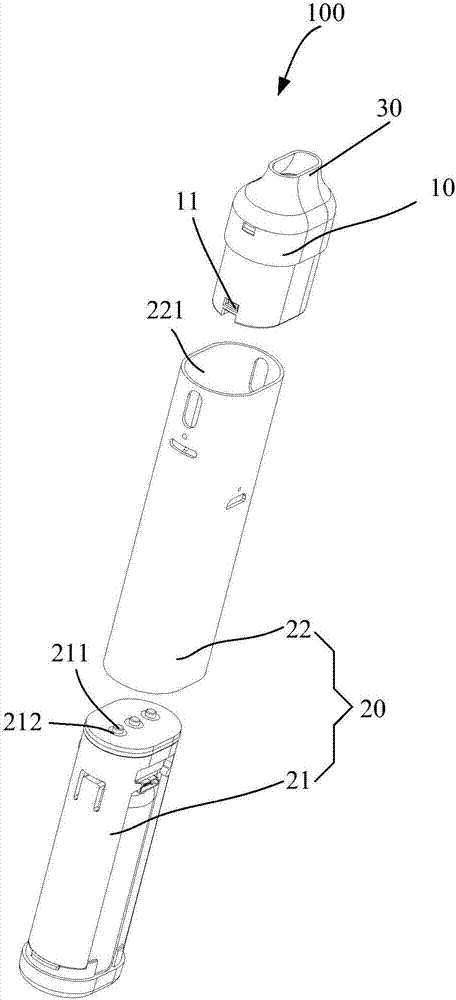

均包括在本实用新型的专利保护范围内。当前第1页1 2 3
