一种颗粒型烟弹的制作方法

1.本实用新型属于加热卷烟技术领域，具体涉及一种颗粒型烟弹。


背景技术：

2.随着生活水平的提高，人们对自身的健康问题越来越重视，近年来关于吸烟健康问题的关注度很高。国内外各大企业为了满足变化的消费需求，纷纷开发了各种低危害的加热不燃烧卷烟。
3.加热不燃烧卷烟是加热烟支的发烟段产生烟气，其产生烟气口感的接受度较好，目前市场化的加热不燃烧卷烟烟支主要包括发烟段、中空支撑段、降温段和滤嘴段，发烟段内烟草的形式有：有序或无序填充的再造烟叶薄片、烟丝、颗粒状烟草物质、块状烟草物质等。当发烟段内烟草被加热时，其上负载的香精香料和发烟剂被蒸发出，产生烟雾。
4.当发烟物质为颗粒时，现有技术通常是用颗粒型发烟物质将烟支中的发烟段填满，使用中心型发热元件插入发烟段来加热，这样设置会带来一些问题：
5.a、加热元件插入后，纯靠加热元件的热辐射来加热发烟颗粒，由于发烟颗粒距离加热元件的径向距离远近不同，造成受热不均匀；
6.b、在用户抽吸作用下从烟支远唇端进入的外界空气，使得靠近烟支远唇端发烟颗粒温度有所降低，影响这部分发烟颗粒的发烟效果；
7.c、烟支由于带有中空支撑段、降温段和滤嘴段，烟支整体较长，占空间较大，不方便携带。
8.为了解决以上问题，提出本实用新型。


技术实现要素：

9.本实用新型第一方面提供一种颗粒型烟弹，所述烟弹1包含空管13，所述空管13远唇段内设置有匀热件15，所述匀热件15下游设置有发烟物质12；
10.其中，所述匀热件15为具有空气腔16的侧立杯状结构，杯口端为所述匀热件15的远唇端，杯口端为开放的或具有封口膜，杯底端具有通气孔且为所述匀热件15的透气近唇端，所述发烟物质12包含颗粒型发烟物质，所述空管13的近唇段设置有带孔封堵件14。
11.其中，带孔封堵件14上开孔的尺寸小于颗粒型发烟物质的尺寸，以防止颗粒漏出。匀热件15的杯底端通气孔的尺寸小于颗粒型发烟物质的尺寸，以防止颗粒漏出。
12.所述匀热件15杯底端具有通气孔应被理解为，至少在该烟弹被抽吸时，所述匀热件15杯底端是可以透气的。当该烟弹未使用时，所述匀热件15杯底端可无通气孔，例如当该烟弹被抽吸时，匀热件15杯底端被刺破而具有通气孔。
13.优选地，所述空管13的远唇端设置有封口件11。当然，空管13的远唇端也可以是开放的，即不设置设置封口件11，此时所述匀热件15依靠侧壁固定在空管13内。例如所述匀热件15依靠其侧壁与空管13侧壁的相互作用例如挤压作用或者粘合作用等而固定。空管13的远唇端依靠匀热件15封堵颗粒型发烟物质。这种结构大大简化了颗粒型烟弹的制作工艺。
14.优选地，所述封口件11为可刺破封口件或者所述封口件11上设有发热元件插入口。所述封口件11的材质为纸、金属、聚合物中的一种或几种的组合。
15.优选地，所述空管13为一体式或分体式设计。即所述空管13可以为2个或2个以上空管可拆卸连接而成。
16.优选地，所述空管13的材质为：纸、金属、聚合物中的一种或几种的组合。
17.优选地，所述匀热件15的材质为：纸、金属、聚合物中的一种或几种的组合。
18.本实用新型第二方面提供第一方面所述的颗粒型烟弹的制作方法，所述制作方法为正序装填方法或倒序装填方法；
19.其中，所述正序装填方法包括以下步骤：
20.在空管13远唇端固定上封口件11，在空管13内远唇端到近唇端依次装填匀热件15、发烟物质12、带孔封堵件14，形成烟弹1；
21.所述倒序装填方法包括以下步骤：
22.从空管13近唇端到远唇端依次装填带孔封堵件14、发烟物质12、匀热件15，最后在空管13远唇端固定上封口件11，形成烟弹1。
23.在空管13远唇端固定上封口件11的方式可以是挤压或者粘合。
24.优选地，所述空管13的内壁设有金属箔层。金属箔层受热和导热较快，能增加所述烟弹1整个空间内气流传热和导热的均匀性。当金属为铁磁性金属时，金属箔层还可以在外界交变磁场的作用下实施电磁加热。
25.本实用新型第三方面提供第一方面任一项所述的颗粒型烟弹在加热型卷烟中的用途，所述烟弹用于与空腔段和过滤段组合为加热型卷烟使用。
26.本实用新型第四方面提供第一方面任一项所述的颗粒型烟弹在加热型烟具中的用途，所述烟弹用于插入包含空腔段和过滤段的加热型烟具使用。
27.本文中，“上游”到“下游”为相对术语。将加热卷烟或烟弹抽吸时，加热卷烟或烟弹内烟雾流动的方向为从“上游”到“下游”。
28.本文中，“近唇端”、“远唇端”为相对术语，分别指代吸烟物品或其某一段的两个端。“近唇端”指的是吸烟物品使用时，吸烟物品或其某一段与用户唇部距离较近的一端。“远唇端”指的是吸烟物品使用时，吸烟物品或其某一段与用户唇部距离较远的一端。
29.相应地，如果对吸烟物品或其某一段进行分段的话，包含近唇端的那一段在本文被称为“近唇段”，包含远唇端的那一段在本文被称为“远唇段”。
30.即吸烟物品存在“近唇端”、“远唇端”、近唇段”、“远唇段”。相应的，吸烟物品的某一段也存在“近唇端”、“远唇端”、近唇段”、“远唇段”。
31.吸烟物品可以是加热卷烟或加热烟弹。
32.相对于现有技术，本实用新型具有以下有益效果：
33.1、本实用新型创造性的设计了一种颗粒型加热烟弹，烟弹的两端分别使用匀热件15和封堵件14封堵颗粒型发烟物质。并且，烟弹被加热后，匀热件15的空气腔16内空气(包括原有的空气和后续进入的空气)被加热成为热空气，热空气通过匀热件15近唇端上的孔进入发烟物质中进行气流加热，气流加热的引入大大提高发烟物质的受热均匀性，且使得远唇端发烟物质也能接触到高温热空气而充分受热发烟。因此，匀热件15同时具有封堵颗粒型发烟物质和气流加热的作用。
34.此外，从颗粒型烟弹的制作工艺考虑，这样的底部带孔的匀热件15也非常容易被装填到空纸管中：将匀热件15直接从远唇端或近唇端塞入空纸管即可。因此，本实用新型的烟弹非常适用于常规颗粒型卷烟的装填工艺。
35.2、优选的技术方案中，烟弹的远唇端增设一个封口件11，以封堵匀热件15和颗粒型发烟物质。
36.3、本实用新型的烟弹可以单独使用，靠烟具中的冷却段和/或过滤段来完成冷却和/或过滤作用。烟弹这种产品形式更加结构小巧。
37.4、本实用新型的加热烟弹使用时，其加热方式包含以下三种：
38.方法一、周向加热+端部气流加热：
39.可以用周向发热管加热烟弹，发热管既能直接加热烟弹外壳，通过烟弹外壳向发烟物质12传导热量，又能加热匀热件15内空气(包括原有的空气和后续进入的空气)，使得热空气对发烟物质12进行气流加热；
40.方法二、中心加热+端部气流加热：
41.使用中心型发热元件加热烟弹，发热元件插入到匀热件15中，或者再延伸到发烟物质12中，中心型发热元件加热匀热件15内空气(包括原有的空气和后续进入的空气)，使得热空气对发烟物质12进行气流加热，并且中心型发热元件也能直接向发烟物质12传导热量；
42.方法三、端部气流加热：
43.均热件15为铁磁性发热元件，与电磁加热型烟具配套使用，匀热件15发热后加热其内空气(包括原有的空气和后续进入的空气)，使得热空气对发烟物质12进行气流加热。
附图说明

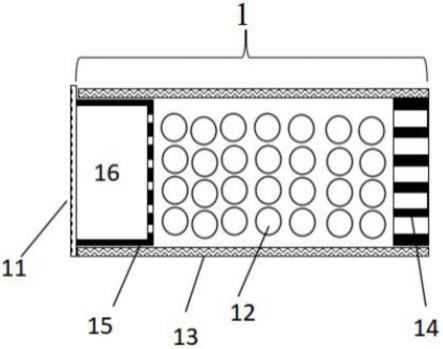

44.图1为实施例1的烟弹1示意图。
45.图2为实施例1的第二种结构烟弹1示意图。
46.图3为实施例1的第三种结构烟弹1示意图。
47.附图标记说明：
48.1、烟弹，11、封口件，12、发烟物质，13、空管，14、带孔封堵件，15、匀热件，16、空气腔。
具体实施方式
49.下面结合实施例对本实用新型作进一步的详细描述。
50.本领域技术人员将会理解，下列实施例仅用于说明本实用新型，而不应视为限定本实用新型的范围。实施例中未注明具体技术或条件者，按照本领域内的文献所描述的技术或条件或者按照产品说明书进行。所用材料或设备未注明生产厂商者，均为可以通过购买获得的常规产品。
51.本技术领域技术人员可以理解，除非特意声明，这里使用的单数形式“一”、“一个”、“所述”和“该”也可包括复数形式。应该进一步理解的是，本实用新型的说明书中使用的措辞“包括”是指存在所述特征、整数、步骤、操作、元件和/或组件，但是并不排除存在或添加一个或多个其他特征、整数、步骤、操作、元件、组件和/或它们的组。应该理解，当我们
称元件被“连接”到另一元件时，它可以直接连接到其他元件，或者也可以存在中间元件。
52.在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。术语“内”、“上”、“下”等指示的方位或状态关系为基于附图所示的方位或状态关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
53.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“连接”、“设有”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，根据具体情况理解上述术语在本实用新型中的具体含义。
54.本技术领域技术人员可以理解，除非另外定义，这里使用的所有术语包括技术术语和科学术语具有与本实用新型所属领域中的普通技术人员的一般理解相同的意义。还应该理解的是，诸如通用字典中定义的那些术语应该被理解为具有与现有技术的上下文中的意义一致的意义，并且除非像这里一样定义，不会用理想化或过于正式的含义来解释。
55.实施例1
56.如图1，一种烟弹，所述烟弹1包含空管13，所述空管13内从远唇段到近唇段依次设置有封口件11、匀热件15、发烟物质12、带孔封堵件14。
57.所述匀热件15为侧立的杯状结构，杯口端是开放的，杯口端作为匀热件15的透气远唇端，杯底端具有通气孔且为所述匀热件15的透气近唇端。所述匀热件15材质为纸。空管13由卷烟纸卷制而成。
58.所述发烟物质12为松散填充的颗粒型发烟物质。所述封口件11粘合在空管13的远唇端。封口件11为透气纸。封口件11具体为圆片状结构。带孔封堵件14具体为具有若干个轴向通孔的圆柱体。
59.该烟弹可单独使用，例如加入到带有冷却段和过滤段的烟具中加热抽吸。该烟弹也可以进一步与冷却段和/或过滤段组合成烟支后，插入到烟具中加热抽吸。
60.上述烟弹的制作方法如下，可以采用正序装填方法或倒序装填方法。本实施例采用正序装填方法，包括以下步骤：
61.在空管13远唇端粘合上封口件11，在空管13内远唇端到近唇端依次装填匀热件15、发烟物质12、带孔封堵件14，形成烟弹1。
62.当然，上述烟弹1也可以存在第二种结构，如图2，该烟弹1中匀热件15的杯口端有可被加热元件刺穿的封口膜。
63.上述烟弹1也可以存在第三种结构，如图3，所述空管13的远唇端不设置封口件11。匀热件15能卡在空管13中的固定位置，直接封堵颗粒型发烟物质。
