加热装置以及雾化装置的制作方法

本申请涉及雾化，特别是涉及加热装置以及雾化装置。

背景技术：

1、雾化装置是用于加热植物草叶、烟膏等基质以产生雾化气体供用户吸食的装置。雾化装置通常具有容纳基质的发热锅，发热锅在通电后能够发热并可以将基质加热以产生雾化气体。

2、然而，在实现本发明创造过程中，发明人发现相关技术的加热方式对基质的雾化效果还有待提高。

技术实现思路

1、基于此，有必要针对相关技术的加热方式对基质的雾化效果还有待提高的问题，提供一种加热装置以及雾化装置。

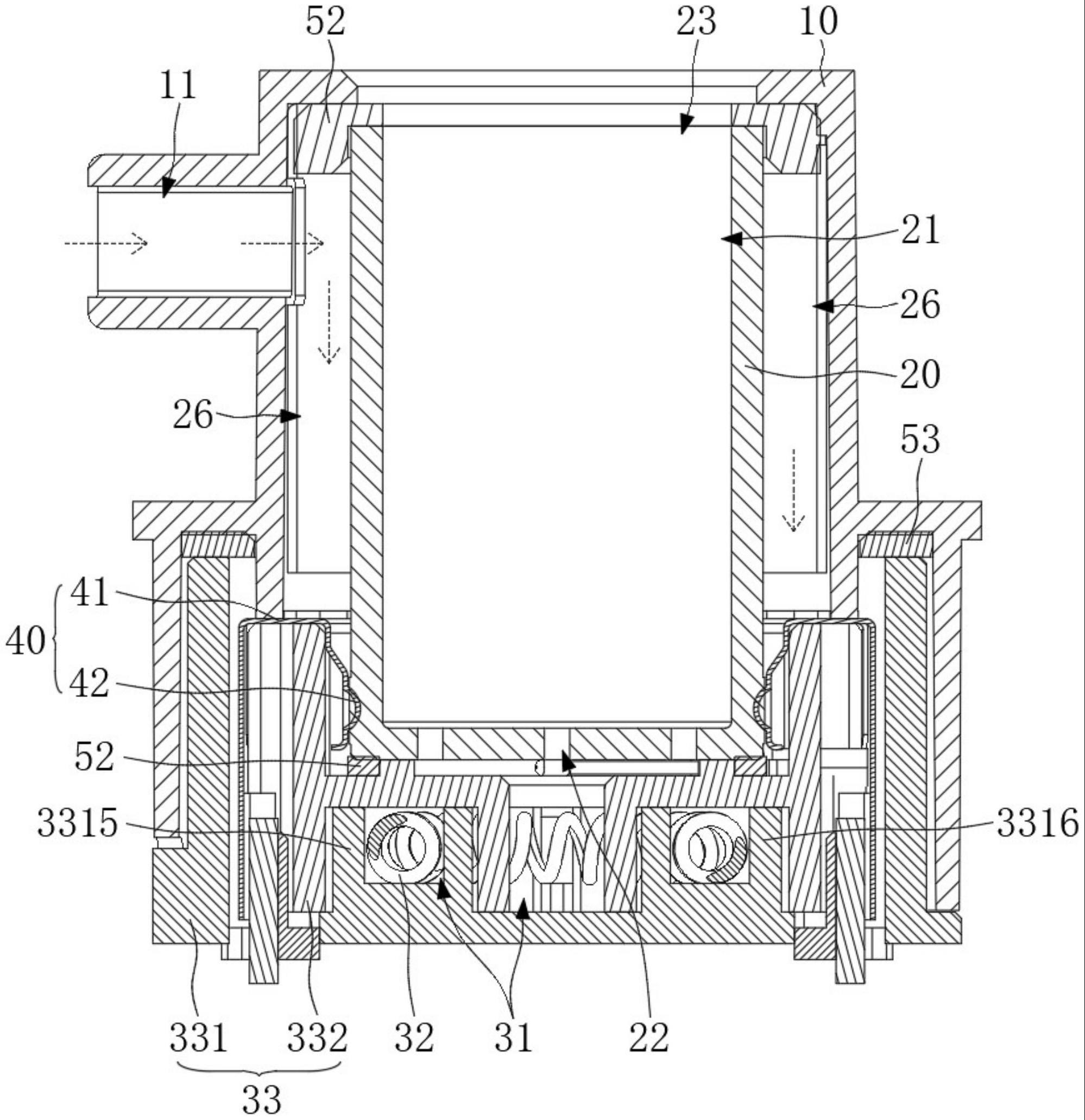

2、第一方面，本申请实施例提供一种加热装置，加热装置包括壳体、发热锅以及发热组件，壳体设有壳体进气口。发热锅包括相对的第一端部和第二端部，发热锅位于壳体内，发热锅的外侧壁和壳体的内壁形成第一气流通道，第一气流通道连通于壳体进气口，发热锅设有基质容腔、锅体进气口以及锅体出气口，锅体进气口与锅体出气口均连通于基质容腔，锅体进气口设于第一端部，锅体出气口设于第二端部。发热组件包括发热件，且设有第二气流通道，发热件设于第二气流通道内，第二气流通道连通于第一气流通道和锅体进气口。

3、在其中一些实施例中，发热组件还包括基座，基座装配于壳体，且设有第二气流通道，第一端部装配于基座。

4、在其中一些实施例中，基座包括第一基座和第二基座，第一基座装配于壳体，第二基座装配于第一基座内，第二基座与第一基座限定形成第二气流通道，发热件位于第一基座与第二基座之间，第一端部装配于第二基座背离发热件的一侧。

5、在其中一些实施例中，第二气流通道包括依次连通的第一通道段、第二通道段以及第三通道段，第一通道段连通第一气流通道，第三通道段连通锅体进气口，第一通道段位于第二基座的侧壁与第一基座的侧壁之间，第二通道段位于第二基座的底壁与第一基座的底壁之间，第三通道段贯穿第二基座，发热件位于第二通道段。

6、在其中一些实施例中，第三通道段贯穿第二基座的底壁并形成连通孔；发热组件还包括导流件，导流件位于第二基座的底壁与第一基座的底壁之间，并环绕连通孔，导流件背离第一通道段的一侧设有开口，发热件环绕导流件分布。

7、在其中一些实施例中，导流件包括第一导流板、第二导流板以及第三导流板，第一导流板、第二导流板以及第三导流板依次连接，第一导流板与第三导流板均凸设于第二导流板背离第一通道段的一侧，第一导流板与第三导流板间隔并围成开口。

8、在其中一些实施例中，导流件抵接于第二基座的底壁与第一基座的底壁。

9、在其中一些实施例中，第一基座的内侧壁设有第一定位部，第二基座的外侧壁设有第二定位部，第二定位部与第一定位部定位配合。

10、在其中一些实施例中，第一基座设有主体装配部和电极装配部，主体装配部与电极装配部均位于第二气流通道，发热件包括相连接的发热主体和电极，发热主体装配于主体装配部，电极装配于电极装配部。

11、在其中一些实施例中，主体装配部包括第一限位件和第二限位件，第一限位件与第二限位件相对间隔且均设有第一限位卡槽，发热主体的一端卡设于第一限位件的第一限位卡槽，发热主体的另一端卡设于第二限位件的第一限位卡槽。

12、在其中一些实施例中，第二基座的底壁抵靠于第一限位件与第二限位件。

13、在其中一些实施例中，发热组件还包括隔热块，隔热块凸设于第一基座的底壁并位于第二气流通道，隔热块与发热主体接触。

14、在其中一些实施例中，电极包括第一电极和第二电极，第一电极与第二电极分别连接于发热主体的两端。电极装配部包括第一卡块和第二卡块，第一卡块与第二卡块相对间隔且均设有第二限位卡槽，第一电极卡设于第一卡块的第二限位卡槽，第二电极卡设于第二卡块的第二限位卡槽。

15、在其中一些实施例中，壳体的内侧壁设有第一卡合部，第一基座的外侧壁设有第二卡合部，第二卡合部与第一卡合部可拆卸地卡合。

16、在其中一些实施例中，加热装置还包括发热锅电连接件，发热锅电连接件装配于第二基座并与发热锅电连接。

17、在其中一些实施例中，发热锅电连接件包括座体连接部以及锅体抵接部，座体连接部装配于第二基座，锅体抵接部连接于座体连接部朝发热锅的一侧并抵接于发热锅。

18、在其中一些实施例中，加热装置还包括第一密封件，第一密封件连接于第一端部与发热组件，第一密封件间隔开锅体进气口与第一气流通道。

19、在其中一些实施例中，加热装置还包括第二密封件，第二密封件连接于第二端部与壳体，第二密封件间隔开锅体出气口与第一气流通道。

20、第二方面，本申请实施例还提供一种雾化装置，雾化装置包括外壳以及上述任一实施例中的加热装置，外壳设有外壳进气口，加热装置设置于外壳内，外壳进气口连通壳体进气口。

21、上述任一实施例中，发热锅的锅体进气口与锅体出气口均连通于基质容腔，发热锅的基质容腔可以用于容纳基质并对基质进行加热，第一气流通道连通于壳体进气口，第二气流通道连通于第一气流通道和锅体进气口，则气流可以依次经过壳体进气口、第一气流通道以及第二气流通道从锅体进气口进入基质容腔内，并可以从锅体出气口流出。由于发热锅的外侧壁和壳体的内壁形成第一气流通道，使得从壳体进气口进入第一气流通道的气流可以吸收发热锅散发出的热量并升温，有助于实现对气流的预热效果，同时亦有助于减少热量浪费，提高发热锅的热量的利用率。并且由于发热件设于第二气流通道内，使得进入第二气流通道内的气流可以经过发热件进行二次加热，以便于二次加热后的气流进入发热锅的基质容腔内对基质进行加热，使得基质的雾化效果较好。

技术特征：

1.一种加热装置，其特征在于，所述加热装置包括：

2.根据权利要求1所述的加热装置，其特征在于，所述发热组件还包括基座，所述基座装配于所述壳体，且设有所述第二气流通道，所述第一端部装配于所述基座。

3.根据权利要求2所述的加热装置，其特征在于，所述基座包括第一基座和第二基座，所述第一基座装配于所述壳体，所述第二基座装配于所述第一基座内，所述第二基座与所述第一基座限定形成所述第二气流通道，所述发热件位于所述第一基座与所述第二基座之间，所述第一端部装配于所述第二基座背离所述发热件的一侧。

4.根据权利要求3所述的加热装置，其特征在于，所述第二气流通道包括依次连通的第一通道段、第二通道段以及第三通道段，所述第一通道段连通所述第一气流通道，所述第三通道段连通所述锅体进气口，所述第一通道段位于所述第二基座的侧壁与所述第一基座的侧壁之间，所述第二通道段位于所述第二基座的底壁与所述第一基座的底壁之间，所述第三通道段贯穿所述第二基座，所述发热件位于所述第二通道段。

5.根据权利要求4所述的加热装置，其特征在于，所述第三通道段贯穿所述第二基座的底壁并形成连通孔；所述发热组件还包括导流件，所述导流件位于所述第二基座的底壁与所述第一基座的底壁之间，并环绕所述连通孔，所述导流件背离所述第一通道段的一侧设有开口，所述发热件环绕所述导流件分布。

6.根据权利要求5所述的加热装置，其特征在于，所述导流件包括第一导流板、第二导流板以及第三导流板，所述第一导流板、所述第二导流板以及所述第三导流板依次连接，所述第一导流板与所述第三导流板均凸设于所述第二导流板背离所述第一通道段的一侧，所述第一导流板与所述第三导流板间隔并围成所述开口。

7.根据权利要求5所述的加热装置，其特征在于，所述导流件抵接于所述第二基座的底壁与所述第一基座的底壁。

8.根据权利要求3所述的加热装置，其特征在于，所述第一基座的内侧壁设有第一定位部，所述第二基座的外侧壁设有第二定位部，所述第二定位部与所述第一定位部定位配合。

9.根据权利要求3所述的加热装置，其特征在于，所述第一基座设有主体装配部和电极装配部，所述主体装配部与所述电极装配部均位于所述第二气流通道，所述发热件包括相连接的发热主体和电极，所述发热主体装配于所述主体装配部，所述电极装配于所述电极装配部。

10.根据权利要求9所述的加热装置，其特征在于，所述主体装配部包括第一限位件和第二限位件，所述第一限位件与所述第二限位件相对间隔且均设有第一限位卡槽，所述发热主体的一端卡设于所述第一限位件的所述第一限位卡槽，所述发热主体的另一端卡设于所述第二限位件的所述第一限位卡槽。

11.根据权利要求10所述的加热装置，其特征在于，所述第二基座的底壁抵靠于所述第一限位件与所述第二限位件。

12.根据权利要求10所述的加热装置，其特征在于，所述发热组件还包括隔热块，所述隔热块凸设于所述第一基座的底壁并位于所述第二气流通道，所述隔热块与所述发热主体接触。

13.根据权利要求9所述的加热装置，其特征在于，所述电极包括第一电极和第二电极，所述第一电极与所述第二电极分别连接于所述发热主体的两端；

14.根据权利要求3所述的加热装置，其特征在于，所述壳体的内侧壁设有第一卡合部，所述第一基座的外侧壁设有第二卡合部，所述第二卡合部与所述第一卡合部可拆卸地卡合。

15.根据权利要求3所述的加热装置，其特征在于，所述加热装置还包括发热锅电连接件，所述发热锅电连接件装配于所述第二基座并与所述发热锅电连接。

16.根据权利要求15所述的加热装置，其特征在于，所述发热锅电连接件包括座体连接部以及锅体抵接部，座体连接部装配于所述第二基座，所述锅体抵接部连接于所述座体连接部朝所述发热锅的一侧并抵接于所述发热锅。

17.根据权利要求1所述的加热装置，其特征在于，所述加热装置还包括第一密封件，所述第一密封件连接于所述第一端部与所述发热组件，所述第一密封件间隔开所述锅体进气口与所述第一气流通道。

18.根据权利要求1所述的加热装置，其特征在于，所述加热装置还包括第二密封件，所述第二密封件连接于所述第二端部与所述壳体，所述第二密封件间隔开所述锅体出气口与所述第一气流通道。

19.一种雾化装置，其特征在于，包括：

技术总结
本申请涉及一种加热装置以及雾化装置。加热装置包括壳体、发热锅以及发热组件，壳体设有壳体进气口。发热锅包括相对的第一端部和第二端部，发热锅位于壳体内，发热锅的外侧壁和壳体的内壁形成第一气流通道，第一气流通道连通于壳体进气口，发热锅设有基质容腔、锅体进气口以及锅体出气口，锅体进气口与锅体出气口均连通于基质容腔，锅体进气口设于第一端部，锅体出气口设于第二端部。发热组件包括发热件，且设有第二气流通道，发热件设于第二气流通道内，第二气流通道连通于第一气流通道和锅体进气口。进入第一气流通道的气流可以吸收发热锅散发出的热量并升温，有助于实现对气流的预热效果，使得基质的雾化效果较好。

技术研发人员：丁有翔
受保护的技术使用者：沃德韦国际控股有限公司
技术研发日：20221020
技术公布日：2024/1/11
