用于鞋的系带系统以及制造成具有所述系带系统的鞋的制作方法

保证鞋类紧固在脚上的、最广泛的系统使用鞋系带，该鞋系带通常形成交叉地穿过在鞋帮边缘中实现的多个孔眼(孔)，且在松弛时允许鞋滑离人的脚，在系紧时紧固该鞋，从而能够在安全和舒适的情况下行走，而不会松开鞋。因此，当形成结时，鞋系带锁定在合适的拉伸状态。通常，鞋系带由细皮革系带或者可拉伸或不可拉伸的纺织纤维带来制造，终止于称为“带扣”的塑料或金属加强区域，该塑料或金属加强区域用于防止磨损和容易将鞋系带引入孔眼中。最普通的鞋系带路径称为“交叉”，其中，鞋系带的两端从一个孔眼通向相对的鞋帮孔眼。能够锁定鞋系带的结有多种，最实际的结是经典结(活结)或双结。最后，应当强调，为了松开系带，需要解开结，并朝鞋外侧拉动边缘至彼此相对的方向。普通的系带(系带具有结)有明显的关键点：主要是劳动密集，在系带操作过程中进行打结的实用性较差(对于儿童和老年人都很难)，而且系带操作不同于松开鞋所需的操作；另一关键点是较差的耐久性(容易和导致频繁的结松开，甚至当不希望时)，对于任何人都有在行走时踏上系带和摔倒的损伤危险。

当前，在市场上常见的其它系带系统也没有解决上述问题。特别是，提供了不同段的弹性系带的组件的系统在两个相对孔眼之间拉伸，用于保证将脚限制在鞋上的所需拉伸(ULACE^TM)。应当强调，这种系统通过消除经典的结而除去与其相关的缺陷；不过，通过排他地由系带段的弹性产生的作用，不能实现将鞋稳定地紧固在脚上；实际上，鞋可以在对系带并不作用的情况下脱掉和滑开。而且，市场上的系带系统提供为将带的端部锁定在与相对应的最后孔眼的各鞋边缘的内部部分中，并有一对塑料板(LACE ANCHOR^TM)，系带穿过该对塑料板，直到锁定它；消除了经典结的这种系统消除了与其相关的缺陷，不过它不能稳定地将鞋紧固在脚上，实际上，在这种情况下，鞋也可以在并不作用于系带上的情况下脱下和穿上。市场上的其它系统首先强行连接系带端部，然后将它们插入设有活塞和弹簧的装置中(一只手保持活塞，另一只手拉动系带端部)，一旦释放，该装置将锁定系带滑动，最终，系带端部收集和锚固在系带上面(LOCK LACES^TM、YANKZ^TM)，或者在脚的颈部周围(TAC LACE^TM)。消除了经典结的这种系统消除了与其相关的缺陷，不过，实现紧固和打开所进行的操作并不直接，而是相当困难，可能甚至超过传统的蝴蝶结；实际上，为了紧固，需要在连接系带的两端处施加较大的力，该力等于在普通系带中为了紧固单个系带所需的标准力的大约两倍(对于儿童和老年人是困难的任务)。而且，确定的紧固并不完全有效；实际上，假定各系带端部在大约一半的系带路径处于拉伸，并假定路径很可能不同地被松开，显然，通过作用在系带的连接端部上，因此，当将相同的力供给两个端部时，不能有效地拉伸两个路径，就像力同时施加在两个单独端部上时。在对市场上存在的系带系统进行搜索后，显然没有这样的系带系统：该系带系统通过简单和直接的动作而有效和可靠地紧固，以便将鞋紧固在脚上，且通过相同的简单动作也有效地松开鞋的紧固。

US2008/0016661涉及一种用于调节鞋系带中的拉伸的结构，它包括系带和一系列紧固钩。系带在它的表面上承载多个开口，用于与紧固钩接合。它提供为调节系带拉伸和紧固系带自身，从而合适地将钩插入在系带中的孔内。不过，在该系统中，钩只用于保持系带部分的拉伸，而并不闭合鞋，闭合鞋通过使得系带端部系有经典蝴蝶结而以普通方式来进行。

WO2004/075676公开了一种鞋的系带，该系带不易于松开，尽管它进行运动和受到应力。系带在它的表面上有一系列孔，这些孔布置成规则间隔。通常制成为刚性的系带尖端为这样的尺寸，以便能够滑入孔内，从而产生X形系结，该系结不会在不可避免的脚运动时而松开。不过，这种系带系统的解开复杂，在保持合适拉伸状态时并不总是可靠；而且，没有指示相同的运动可以打开和关闭系带。

GB2334661公开了一种系带的锁定系统，该锁定系统包括两个凸轮，这两个凸轮与系带接合。为了提高锁定效果，系带可以有槽，以便与在凸轮上的齿接合。

DE228601公开了一种鞋关闭系统，它包括用于各系带端部的夹紧元件，该夹紧元件可以可拆卸地紧固在鞋帮上。通过使得这种夹紧元件与鞋帮连接，将获得鞋系带，通过除去它，将获得鞋松开。

US1381949公开了一种用于鞋系带的孔眼，该孔眼包括紧固在鞋的开口部分上的橡胶元件，且该孔眼包括在橡胶元件上的头部，具有接收系带的开口，该开口交叉延伸和基本平行于开口的连接边缘。并没有提及可能通过相同的运动来获得鞋打开和关闭。

US1434723公开了一种孔眼，该孔眼有在一侧的侧向锁定位移件，该位移件布置在鞋的关闭折片的边缘和孔眼的另一侧之间。位移件是一种销，该销布置在孔眼的单个点上。它可以在调节系带拉伸后接收和锁定系带防止运动。这里也没有提及用于打开和关闭鞋的单个运动。

US2011/107619公开了一种孔眼的外部环组件，具有基部元件和各种形状、尺寸和装饰的外部环，且该外部环可从基部上脱开。还提供了用于紧固在基部上或环上的装置。这些装置局部或整个从孔眼的孔凸出。各环可以包含用于插入锁定元件的槽布置。在这里也没有提及可能通过单个运动来打开和关闭鞋。

GB2413356公开了一种用于锁定鞋中的系带的装置，它包括本体，该本体有进入开口，用于与槽道和出口连通。系带插入进入开口中，并穿过槽道延伸，直到出口。提供了系带夹紧和系带锁定装置，这种装置在从槽道离开后紧固在鞋帮上。

本发明的目的是实现一种鞋系带系统，它能够通过相同的单个和直接的动作来有效、快速和可靠地紧固(用于将鞋紧固在脚上)以及有效和快速的松开该紧固。特别是，本发明能够实现鞋的紧固和打开，在两种情况下都执行相同运动，也就是向外拉动。它强调了执行相同的简单动作来紧固和松开鞋有怎样的重要优点和较大益处，不仅对于儿童和老年人(在穿上或脱下鞋时)，甚至对于这些用户，本发明特别重要。本发明的目的通过一种鞋的系带系统来实现，其特征在于：在鞋帮的各边缘上有两个相互交叉的夹紧点，一个紧固在鞋帮的所述边缘上，并容易获得鞋的打开，一个紧固在所述鞋帮的相对边缘上，并容易获得鞋的关闭。

本发明的系带系统可以用于所有类型的鞋类(鞋、靴等)，原则上，它可以是也用于多种其它衣服(大衣、夹克等)的系带方法。本发明还涉及制造有如上所述的系带系统的鞋。

通过下面的说明并结合附图，将更清楚本发明的其它特征和优点，附图表示了本发明的优选实施例，该优选实施例只是作为非限定地解释人的鞋的示例，附图中：

图1A-1B-1C是根据本发明的系带系统的第一实施例的鞋的示意正视图；

图2A-2B-2C-2D是用于根据本发明的系带系统的鞋系带的俯视图；

图3A-3B-3C表示用于根据本发明的系带系统的实施例的装置，该装置能够锁定和开锁鞋系带-鞋帮或鞋系带-鞋系带滑动；

图4A-4B-4C-4D-4E表示本发明的系带系统的第一实施例的第一变化形式；

图5A-5B-5C-5D-5E表示本发明的系带系统的第一实施例的第二变化形式；

图6A-6B-6C表示本发明的系带系统的第一实施例的第三变化形式；

图7A-7B-7C示意表示了本发明第一实施例的第四变化形式；

图8A-8B表示了第一实施例的第五变化形式；

图9A-9B-9C是根据本发明第二实施例的鞋的示意正视图；

图10A-10B-10C-10D-10E是根据本发明第二实施例的、固定在鞋帮和用于接合成在几何上连接鞋系带端部的装置的剖视图；

图11A-11B-11C是类似于图10A-10B-10C-10D-10E的视图，但是表示了变化形式；

图12A-12B-12C表示了本发明第二实施例的变化形式；

图13表示了本发明的第二实施例的另一变化形式；以及

图14表示了本发明的第二实施例的还一变化形式。

在图1A-1C中表示了根据本发明的鞋1的示意正视图，该鞋1设有鞋系带。强调了鞋系带2、3的端部6(2)、7(2)和6(3)、7(3)。图1A表示了处于穿上状态的鞋1，在图1B中，鞋1表示为在松开步骤中，在图1C中，鞋1表示为在系紧步骤中。

在图2A-2D中表示了鞋系带2和3，该鞋系带2和3用于本发明的系带系统中，并确定了本发明的系带系统。鞋系带2的特征是在相同鞋系带中有至少一个孔4和至少一个狭缝(在图2A-2D中，两个，分别表示为5和5A)，这使得(5A)能够进入鞋系带的本体，以便将它紧固在鞋帮，从而完成本发明的系带系统，或者使得(5)能够进入另一鞋系带。该至少一个孔4用于施加鞋系带关闭的紧固装置，该紧固装置用于锁定和开锁拉伸鞋系带的状态，该至少一个狭缝5A、5用于能够分别引入相同鞋系带的端部和另一鞋系带的端部。在本发明的系带系统中使用的鞋系带2和3可以由任意材料制造，它可以是任意形状、任意尺寸、任意长度。

在图2A和2B中，表示了鞋系带2和鞋系带3，该鞋系带2和鞋系带3有端部6(通常称为头部)和相对端部7(通常称为尾部)。孔4和狭缝5、5A可以制成于鞋系带2内的任意位置，并可以为任意形状和尺寸。在端部7处可以制成任意结，或者可以锚固任意其它物品，该物品与它不同，和/或该物品使得它更容易夹紧。

在图2C中表示了鞋系带2的可能变化形式，其特征在于两个等同的端部6。通过它的中心线取轴线A，两个部分相对于轴线为镜像状。

在图2D中表示了带2的变化形式。由图中可见，狭缝5周围的区域为正方形，而狭缝5A周围的区域为圆形。这种特殊布局使得用户更容易，并能够使鞋系带2、3更好地交叉。

在图2A-2D所示的情况中，孔4和狭缝5、5A可以实现于鞋系带2内的任意位置，并可以为任意形状和尺寸。

在图3A中表示了装置8，该装置8能够锁定和开锁鞋系带2或3的拉伸状态，作用在鞋系带2和鞋系带3之间的滑动上，或者作用在鞋系带2和鞋帮之间的滑动上。装置8包括基部9(用于将装置固定在鞋系带2或3上，或者固定在鞋1的鞋帮上)、杆10和头部11，相同鞋系带2(或3)将穿过选定的孔4而锚固在它自身上或者另一不同的鞋系带3(或2)上。基部9能够将装置紧固在合适的支承件上。杆10优选是圆柱形形状，头部11只是杆10的增厚，这能够一旦它插入鞋系带的孔4内就防止从该孔脱出。装置8可以由任意材料来制造，并可以为任意形状和尺寸。优选是，装置8由金属材料来制造。

图3B表示了在人们希望锁定鞋系带-鞋帮的滑动时装置8的应用；因此，装置8稳定地锚固在鞋帮(由标号12表示)上。

图3C表示了图3B的相同情况，但是在随后的锁定步骤中。

在人们希望锁定鞋系带2-鞋系带3的滑动的情况下，装置8将稳定地锚固在鞋系带2或3上(而不是鞋帮12上)，具有头部11的杆10将其它鞋系带3或2锁定在相对应的现有孔4中。

在图4A-4E中，表示了在图1A-1C中所示的实施例的变化形式。鞋1设有鞋底、鞋帮12和孔眼13(通常通过简单金属环来增强)；孔眼13可以为任意形状(圆形、正方形、矩形、三角形、不规则形状等)和任意尺寸，只要它可与鞋系带2或3相容。首先参考图4A中鞋1的轴测图，该鞋1有至少一对孔眼13，一个在鞋帮12的左边缘，一个在鞋帮12的右边缘；在轴测图中表示了鞋1的视图剖面，该视图截面布置成具有相对应的孔眼13，并沿从颈部向鞋尖的观察方向。

在图4B中，表示了鞋1的剖面图。

在图4C中，穿过鞋1的剖面，表示了使用本发明的系带系统的方式，该系带系统使用鞋系带2、3和装置8。

图4D表示了装置8和另一装置8的操作，该装置8在相对应的孔中稳定地锚固在鞋系带2中，该另一装置8在相对应的孔中稳定地锚固在鞋系带3中。

在图4E中，表示了在前面的视图中进行的系带结束时获得的布局：防止在两个鞋系带2、3和鞋帮12之间的滑动，因此保持在拉伸作用后在该鞋系带上驱动的拉伸。

因此获得用于鞋1的系带系统，其中，所述鞋系带1的关闭通过使得各鞋系带2、3的一端6首先穿过存在于所述鞋帮12上的孔眼13和穿过存在于相同鞋系带2、3上的狭缝5A，并将它的另一端7送至相对侧而获得，其中，在鞋帮12的所述边缘上的所述夹紧点是所述鞋系带2、3的端部7(2)、6(3)；7(3)、6(2)。优选是，各鞋系带2、3有第二狭缝5，用于由另一鞋系带3、2的端部6(2)、6(3)穿过，而端部6(2)、6(3)进入鞋系带3、2的第一狭缝5A。

在图5A-5B-5C-5D-5E中表示了图1A-1C中所示的实施例的第二变化形式，该实施例应用于鞋1。在该变化形式中，除了孔眼13，鞋1还有第二对孔眼14，与孔眼13并排。

在图5表示的轴测图中表示了鞋1的视图剖面，该视图剖面布置成具有相对应的孔眼13、14，沿从颈部向鞋尖的观察方向。

在图5B中表示了普通鞋1的视图剖面。

在图5C中，通过鞋1的剖面表示了使用本发明的鞋系带2、3和使用本发明的装置8的本发明系带系统的实施方式。

图5D表示了装置8的操作，该装置8稳定地锚固在鞋系带2的端部6上，当存在另一装置8时，该另一装置8稳定地锚固在鞋系带3的端部6上。

在不脱离本发明范围的情况下本领域技术人员可得到装置8的位置的多种变化。实际上，在图5E中，表示了装置8的位置的可能变化，该装置8垂直地锚固在相应鞋系带上，具体地说，在鞋系带2中对应于蝴蝶结，在鞋系带3中对应于孔；因此，操作与在图5D中所述类似。紧固装置8可以紧固在鞋帮12的各边缘上，并用于与存在于鞋系带2、3的本体上的孔4接合，或者它可以紧固在至少一个鞋系带2、3上，并用于与至少一个孔4、31(存在于至少一个鞋系带2、3上，或者在鞋帮12上)接合，以便锁定在鞋系带2、3和鞋帮12之间的滑动。

在图6A-6C中表示了图1A-1C所示的实施例的第三变化形式，该实施例应用于鞋1上，该鞋1有三对孔眼13、14、15。在图6A所示的轴测图中，表示了鞋1的视图剖面，该视图剖面布置成具有相对应的孔眼13，沿从颈部向鞋尖的观察方向。

在图6B中表示了鞋1的视图剖面。

在图6C中，穿过鞋1的剖面，表示了使用本发明的鞋系带2、3的本发明系带系统的实施方式，其中附加了第三鞋系带16，并使用至少一个装置8。

在图7A-7C中示意表示了本发明第一实施例的还一变化形式，该变化形式组成方便模式，并可以与前面所述的任意一个变化形式组合。对于上述等效的零件有相同的参考标号。鞋系带2和3穿过存在于鞋帮12上的孔眼13，并穿过包含在它们自身中的狭缝。接合成与鞋系带2、3的端部在几何上连接的装置表示为参考标号28(内部装置，更靠近鞋系带在鞋帮上的附接部)和29(外部装置，更远离鞋系带在鞋帮上的附接部)。在图7A-7C中表示了两对装置28、29。两个装置28紧固在一个鞋系带2、3上(在图中的鞋帮鞋系带)，而在图中布置在下面的另一鞋系带3、2在其中自由地滑动。相反，装置29紧固在鞋系带3、2上，表示为在图中布置在下面，该鞋系带3、2并不紧固在相应装置28中，鞋系带2、3自由地在其内滑动，表示为在图中布置在上面，它紧固在相应装置28上。

在图8A-8B中表示了第一实施例的第五变化形式，其中，鞋系带2、3的端部承载滚花区域，以便与装置28、29内的爪状件接合。

在图9A-9C中以示意正视图来表示了本发明的第二实施例。对于与结合前面附图所述的细节等效的细节，将使用相等的参考标号。

在图9A中表示了普通鞋1的示意正视图，该鞋1设有鞋系带2，并设有紧固在鞋的鞋帮上的装置17。各装置17有用于鞋系带2的端部6通过的槽道，并用于在引入后与鞋系带2在几何上连接。图9A表示了处于穿上状态的鞋1。

图9B是在鞋系带2的松开步骤中与图9A类似的视图。

图9C是与图9A和9B类似的视图，但是在鞋系带2的系上步骤中。

在图10A-10E中表示了根据图9A-9C中所示的鞋1实施例的装置17的实施例的一些变化形式；图10A表示了它的正视图，图10B表示了侧视图，图10C表示了它的剖视图。

装置17包括元件18和元件19。元件18和元件19可以为任意形状，但优选是管形元件。优选是，它们由金属(例如铝或其合金、钢)制造，或者由塑料材料来制造，具有所需的刚性和机械强度特征。装置17还包括元件20和元件21。元件20和21优选是圆冠形，用于在预定实施的相对应孔或者甚至在相对应的现有孔眼中将装置17锚固在鞋1的鞋帮12上。

根据本发明，元件18和元件19用于由鞋系带2穿过(见图10C中)。为此，元件18和19在底部和顶部处开口。

在元件18的、与鞋1的鞋帮相对的端部，能够提供夹紧元件22。该夹紧元件22的形状并不由本发明限制；不过，优选是它并不阻碍(或者尽可能少地阻碍)鞋系带2通过，该鞋系带2穿过元件18。

还可以提供稳定地紧固在元件21上的元件23，该元件23优选是具有盘形形状，装备有周边槽。元件23在中心具有通孔24(见图10C)，与元件19和18对齐，这使得鞋系带2能够进入，它通入元件19中，然后进入元件18中。不管存在于何处，该元件23都有偏离鞋系带2的路径的功能。环25也可以与元件23相联，固定在用于引导鞋系带2的元件21的表面上，而并不阻碍鞋系带进入元件19。优选是，元件18有至少一个有齿的槽26和一个孔27(见图10B)；孔27可以有螺纹。孔27允许螺钉或弹簧活塞插入。用于使得鞋系带2容易夹紧在元件18、19内的其它装置可同样使用。

在图10D和10E中表示了装置17安装在鞋帮12上。

在图11A-11C中示意表示了装置17的变化形式。

在图12A-12C中示意表示了第二实施例的变化形式。情况与图6A-6C中所示的情况类似和相对应。甚至在这种情况下，在鞋1的鞋帮上提供了三对孔眼13、14、15。提供了唯一的鞋系带2，该鞋系带2保持在装置17中，该装置17在图10A-10E和11A-C中表示。

在图13和14中表示了图12A-12C中所示的变化形式的两个子变化形式。在图13中，可以看见由装置17承载的环25，而在图14中，装置17承载元件23，该元件23再有通孔24。

下面将介绍根据本发明的系带系统的操作。

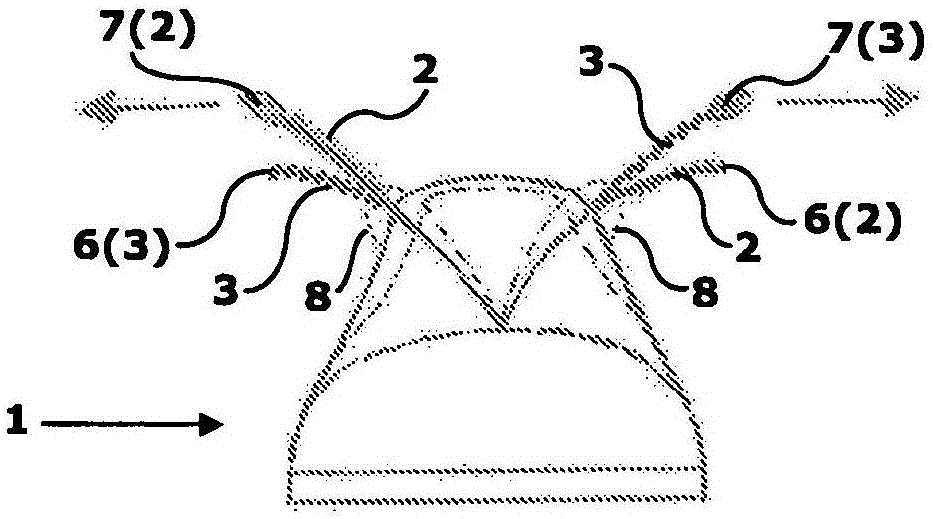

在图1B中，与图1A中相同的鞋1由虚线表示，本发明的系带系统的操作表示于其上。鞋系带2、3从装置8上释放，从而释放鞋系带2、3的滑动，因此它进行为通过简单动作来松开系带，也就是，同时沿相反方向朝向鞋1的外部拉动所述鞋系带2、3的端部7(2)和7(3)。这种运动使得鞋帮12的边缘展开，以便获得鞋1的打开。该图表示了处于“未穿”步骤中的鞋1，也就是，系带系统松开，以便使得脚能够离开。

在图1C中，与图1B相同的鞋1由虚线表示，上面表示了本发明的系带系统的操作；它进行为通过简单动作来系紧普通鞋1的系带，也就是，同时沿相反方向朝向鞋的外侧拉动所述鞋系带2、3的端部6(2)和6(3)，从而使得鞋帮12的边缘相互靠近。因此，两个鞋系带的孔4被引导成容纳装置8，从而它能够锁定鞋系带的合适拉紧状态。图1C称为“穿上”步骤，与图1A相同。杆10和(特别是)头部11能够将鞋系带2(或3)锁定在相对应的选定孔4中。因此，鞋系带2、3牢固限制，且人们没有在穿上鞋1行走时松开的危险。

在图3C中，装置8的应用表示了在人们希望锁定鞋系带-鞋帮滑动时的情况，其中，强调了锁定鞋系带2相对于鞋帮12的滑动。

在图4C中，介绍了由鞋系带2和3遵循的路径。在鞋的左边缘上，首先使得鞋系带2的端部6(2)从鞋内侧朝向外侧通入孔眼13中，由此通入鞋系带2的狭缝5A中。这种操作将鞋系带2牢固锁定在鞋帮12的左边缘上。因此，在右边缘上，首先使得鞋系带3的端部6(3)从鞋内侧朝向外侧通入孔眼13中，由此通入鞋系带3的狭缝5A中。这种操作将鞋系带3牢固锁定在鞋帮12的右边缘上。在该点处，鞋系带2的端部6(2)能够穿过鞋系带3的狭缝5，或者鞋系带3的端部6(3)能够穿过鞋系带2的狭缝5。鞋系带2的端部6(2)也考虑穿过鞋系带3的狭缝5的情况；因此，鞋系带2的端部6(2)插入鞋系带3的狭缝5A中，端部6(3)插入鞋系带2的狭缝5A中。在本发明的布置中，鞋系带能够松开或紧固系带；实际上，为了使得左边缘和右边缘相互离开(因此松开鞋的系带，以便穿上它或脱下它)，将进行以下简单动作：将鞋系带2的端部7(2)和鞋系带3的端部7(3)同时向外拉动。为了使得左边缘和右边缘相互靠近(因此紧固鞋的系带)，将进行以下简单动作：将鞋系带2的端部6(2)和鞋系带3的端部6(3)同时向外拉动。一旦左边缘和右边缘如上所述靠近，为了保证鞋系带上的拉力和因此避免松开鞋系带，本发明的系带系统提供了装置8。

在该方面，在图4D中，能够看见，布置在鞋系带2的、更靠近下方装置8的位置的端部6(2)处的孔4(图2)锚固于其上。甚至布置在鞋系带3的、更靠近下方装置8的位置的端部6(3)处的孔4也锚固于其上。

下面介绍根据图5C所示的变化形式的、由鞋系带2和3遵循的路径。在第一边缘上，首先使得鞋系带2的端部6(2)从鞋的外部朝向内部通入孔眼13中，因此通入孔眼14中(从内部朝向外部)，因此通入鞋系带2的狭缝5A中，再通入孔眼13中(从外部朝向内部)。这种操作将鞋系带2牢固锁定在左边缘上。因此，在另一边缘上，首先使得鞋系带3的端部6(3)从鞋的外部朝向内部通入孔眼13中，然后通入孔眼14中(从内部朝向外部)，然后通入鞋系带3的狭缝5A中，再通入孔眼13中(从外部朝向内部)。这种操作将鞋系带3牢固锁定在右边缘上。在该阶段中，鞋系带2的端部6(2)能够穿过鞋系带3的狭缝5，或者鞋系带3的端部6(3)能够穿过鞋系带2的狭缝5。还考虑这样的情况，其中，由此使得鞋系带2的端部6(2)穿过鞋系带3的狭缝5，鞋系带2的端部6(2)插入鞋系带3的狭缝5A中，端部6(3)插入鞋系带2的狭缝5A中。

在本发明的布置中，鞋系带能够松开或紧固系带，实际上，为了使得左边缘和右边缘相互远离(由此松开鞋系带，以便穿上它或脱下它)，进行以下简单操作：同时向外拉动鞋系带2的端部7(2)和鞋系带3的端部7(3)。

为了使得左边缘和右边缘靠近(因此紧固鞋的系带)，将进行以下简单操作：同时向外拉动鞋系带2的端部6(2)和鞋系带3的端部6(3)。一旦左边缘和右边缘如上述靠近，为了保证在鞋系带上的拉力和因此避免松开系带，本发明的系带系统提供了装置8。如图5D中所示，在该阶段，使得端部6(2)旋转，直到装置8进入鞋系带2和鞋系带3的孔4(该孔4必须相互交叠)，端部6(3)也旋转，直到它使得装置8进入鞋系带3和鞋系带2的孔4(该孔4必须相互交叠)。在这种布置中，将防止在鞋系带2和鞋系带3之间的滑动，因此保持在施加拉动作用后在该鞋系带上驱动的拉伸。

装置8能够插入布置在鞋帮12上的孔31内，以便防止在鞋系带2、3和鞋帮12之间的滑动。

下面将参考图6C介绍由鞋系带2、3和16将遵循的路径。

在左边缘上，首先使得鞋系带3的端部从鞋的内部朝向外部通入两个边缘中的任意一个的孔眼中，然后使得鞋系带3的头部通过鞋系带3的狭缝5。这种操作将鞋系带3牢固锁定在边缘上，例如锁定在左边缘上。在另一边缘上，首先使得鞋系带16的端部从鞋的内部朝向外部通入孔眼13中，然后使得鞋系带16的头部通过鞋系带16的狭缝5。这种操作将鞋系带16牢固锁定在边缘上，例如锁定在右边缘上。然后使用鞋系带2，使得该鞋系带2的端部穿过第一边缘的孔眼15，因此穿过相对边缘的孔眼14，因此穿过第一边缘的孔眼13，然后穿过鞋系带3的狭缝5A和鞋系带16的狭缝5A，同时，使得另一端通过与第一边缘相对的边缘的孔眼15，因此通过第一边缘的孔眼14，因此通过与第一边缘相对的边缘的孔眼13，然后通过鞋系带16的狭缝5A和鞋系带3的狭缝5A。

在本发明的布置中，鞋系带能够松开或紧固系带，实际上，为了使得左边缘和右边缘相互离开(因此松开鞋的系带以便穿上它或脱下它)，将进行以下简单动作：同时向外拉动系带3的端部和系带16的端部。

为了使得左边缘和右边缘靠近(因此紧固鞋的系带)，将进行以下简单动作：同时向外拉动鞋系带2的两端。当左边缘和右边缘靠近时，如上所述，为了保证在鞋系带上的拉伸，因此避免松开系带，本发明的系带系统提供了装置8。

在相同的图6C中，表示了装置8的操作，该装置8在右边缘中牢固锚固在鞋帮上，且提供了在左边缘中牢固锚固在鞋帮上的另一装置8。在该阶段，布置在鞋系带2的、更靠近下方装置的位置的端部处的孔4以及布置在相同鞋系带2的、更靠近底部装置的位置的另一端部处的孔4锚固于其上。在这种布置中，将防止在鞋系带3和2之间以及在鞋系带16和2之间的滑动，因此保持在拉动作用后在该鞋系带上驱动的拉伸。

对于图7A-7C中所示的变化形式，当人们希望系上鞋系带时，将向外拉动两个装置29，从而向外拉动鞋系带2、3的下部部分，因此，销8插入在下部鞋系带上的孔4中，因此鞋1的关闭被紧固。

当人们希望重新打开鞋时，例如以便脱下它，鞋系带2、3从销8上升高，并向外拉动装置28。因此，鞋帮的两个边缘展开，并实现鞋的打开。

因此，两个不同的相邻装置(28和29)沿相同方向的滑动意味着两个彼此相对的作用(鞋1的打开和关闭)。

优选是，装置28、29能够区分，例如通过将装置28制成一个颜色，将装置29制成另一颜色。

图8A-8B中所示的变化形式具有与图7A-7C中所示类似的操作，但是由于在该变化形式中没有装置8，因此锁定通过棘轮来实现，该棘轮在鞋系带2、3的端部表面的滚花区域30和装置28之间驱动。

装置28具有内部折片，该内部折片允许下部鞋系带朝向鞋1的外部(而并不沿相反方向)滑动。因此，当向外拉动装置29时，下部鞋系带自由地在装置28内运动；当动作停止，且鞋系带将返回时，装置28锁定它。为了打开鞋1，因此需要作用在装置28上，解锁折片，以便使得装置28能够向外滑动，从而允许下部鞋系带2、3滑动。

在图8B中，为了使得鞋系带的滑动变容易，它们将恰好在装置28之后切断，以便不能进入装置29中，从而避免卡住或在鞋1的鞋帮12上面形成狭缝的危险。

下面将介绍与第二实施例相关的操作，该操作非常类似于第一实施例和它的变化形式的操作。

参考图9B。当作用在装置17的端部上时，首先解锁容纳于其中的鞋系带2的滑动，且通过向外拉动这种装置17，从而松开鞋1和它的开口。

在图9C中，表示了相反的操作。鞋系带2的相对端向外拉动，因此使得它们在装置17内滑动，直到合适拉伸，因此产生作用在装置17上的锁定。

下面参考图10A-10E。元件19、20和21使得装置17能够锚固在鞋帮12上。元件18、19、20和21可以由鞋系带2穿过。鞋系带2穿过元件19引入，然后穿过元件18，并通过合适装置而保持就位，该合适装置例如可以是瓶颈或螺钉或弹簧活塞，以便插入孔27内。在本例中，螺钉的压力将确定鞋系带2锁定在合适的拉伸水平，它的去除将确定鞋系带2的释放。因此，鞋系带牢固保持就位，不管谁穿上鞋1行走。

在图10D-10E中，表示了装置17的安装。元件18、19、21、23插入鞋帮12的边缘的孔31上，并通过圆形元件20而锁定。

在图11A-11C中表示了有齿的槽26的操作，该有齿的槽26用于以合适的拉伸将鞋系带2保持就位。

在图12A-12C和图13、14中可以特别清楚地看见装置17和它的一些部件的操作。特别是参考图12C，鞋系带2穿过孔眼13、14和15和缠结。它再进入装置17，从它的顶部出来，并锁定于其中。当人们希望关闭鞋1时，将向外拉动鞋系带2的端部，然后通过设置于相同装置17中的合适装置来锁定它。当人们希望打开鞋1时，人们首先通过释放鞋系带2的端部来作用，因此向外拉动夹紧元件22。

通过图13中表示的变化形式来获得相同操作。该图能够看见环25的操作，该环25紧固在装置17上，引导在相对装置17内的鞋系带2。

在图14中能够看见具有孔24的元件23的作用，鞋系带2的各端部穿过孔24进入相应装置17。

显然，在并不脱离本发明的范围的情况下，本领域技术人员可以知道多种变化形式。

而且，根据前面所述，已经指出本发明具有用于工业实现所需考虑的全部特征；本发明提出了一种能广泛分布的、具有经济吸引力的产品，这能够通过原材料处理、半成品至最终产品的活动来获得。
