包括施加器和化妆品输配器的化妆物件的制作方法

本发明涉及化妆物件。

背景技术：

已知包括施加器和化妆品输配器的化妆物件，化妆品输配器用于将化妆品沉积在施加器上。通常，输配器包括化妆品容器，将施加器浸入该化妆品容器，施加器上就附着了化妆品。然而，在大多数情况下，该配置造成施加器上加载了过多量的化妆品，以致于优选的做法在于去除多余的化妆品，以避免浪费并方便严格意义上的化妆。为此，已知给容器设置削减器(essoreur)，其作用在于去除多余的化妆品，该多余的化妆品会部分地落入容器中。

然而，削减器的存在一般造成某些问题。实际上，施加器通过浸没而加载化妆品，而削减器留住位于施加器表面的化妆品。位于施加器中心附近、即杆附近的化妆品没有被削减到。这些化妆品也没有被沉积在睫毛上。该化妆品随着时间的推移而变干燥。

削减器不能实现在施加器上提供优化剂量的化妆品。软削减器能实现对施加器有效的削减，但是无法实现在从瓶体中取出施加器时对施加器良好的引导。因此，取决于赋予施加器的角度，表面区域的削减情况有的好些，有的差些，即该削减在施加器的表面上不是均匀的，并且也不是具有重复性的。

削减器对施加器的几何构造会强加一些限制。施加器实际上具有自由端部，该自由端部越向端部越细(effilée)，以方便其在被置入瓶体中时穿过削减器。这种逐渐变细的形状对于化妆的结果不具有特别的益处。

削减器还产生通常称作窜动(pistonnage)的现象。在将施加器置入或取出瓶体时，施加器的运动在瓶体中造成妨碍其自由运动的欠压或过压。为了消减由于这些压强变化产生的效果，人们想到在化妆品与瓶体之间设置自由空气体积。因此，在充装时，瓶体不完全充装化妆品，以保留空气体积。因此，人们想到设计这样的瓶体，该瓶体具有比初始包含的化妆品体积更大的内容积。

技术实现要素：

本发明的一个目的在于避免或至少减少由于在施加器上沉积过多量的化妆品和暴露在空气中的化妆品的干燥造成的化妆品浪费。

为此，根据本发明，提供了一种化妆物件，该化妆物件包括：

-施加器，该施加器的施加头部限定包络表面，以及

-化妆品输配器，该化妆品输配器具有用于接收施加器的安置部，并包括至少一个外部阀门，该至少一个外部阀门设有至少一个输配开孔，在施加器被接收到安置部中时该至少一个输配开孔对着包络表面的一部分，所述阀门能够具有关闭位置和打开位置，在打开位置上，所述阀门直接在施加器头部上释放化妆品。

因此，外部阀门能够有效地控制施加器的输配有化妆品的区域。该外部阀门还能够控制输配的化妆品量，因此使得输配器仅在施加器的确定区域中在施加器上释放所需量的化妆品。而且，在释放化妆品之后，阀门的关闭能够保护那些已被供给给阀门但还没有被释放在施加器上的化妆品免遇空气。这能够阻止未被释放的化妆品暴露在空气上，因此阻止形成干燥化妆品残余。

有利地，阀门的打开和关闭在输配开孔处实现。

这允许以优化的方式控制输配到施加器上的化妆品量并将在输配之后暴露在空气中的化妆品量减小到最少。

有利地，阀门被布置成使得在阀门处于关闭位置时，阀门与接收到安置部中的施加器相距一个距离。

因此，由于在阀门处于关闭位置时接收到安置部中的施加器位于与阀门相距非零距离之处，减小了施加器和阀门尤其是由于摩擦或冲击而受损的风险。

有利地，输配器还包括用于存储化妆品的柔性袋部，该柔性袋部容置在刚性容器中，该刚性容器安装成能够相对于阀门运动。

柔性袋部和容器在输配器中的布置允许以简单的方式给阀门供给化妆品。

优选地，输配器还包括能够将容器从接近位置带到远离位置的复位弹簧，在接近位置上，容器接近阀门，在远离位置上，容器远离阀门。

容器在工作时的移动的一部分因此自动地实现，这允许限制化妆物件使用者必须提供的力。

有利地，输配器还包括用于在不吸气的情况下给阀门供给化妆品的泵。

该泵允许有效地给阀门供给化妆品，同时避免由于使用传统泵而在输配器中造成的化妆品倒流。

有利地，输配器还包括用于控制阀门的外部控制构件，该控制构件与用于控制阀门的化妆品供给的控制止挡件关联。

控制构件允许物件使用者容易地给阀门供给化妆品。控制止挡件允许以简单的方式给阀门、因此给施加器提供所需且足够量的化妆品。

根据本发明的第一实施方式，所述物件还包括能够充装有化妆品的沟槽，并且阀门由至少一个封闭沟槽的弹性壁形成，该壁具有输配开孔，并且该沟槽包括至少一个被布置为使得其在阀门处于关闭位置时阻闭开孔的阻闭凸起。

根据本发明的第二实施方式，所述物件还包括能够充装有化妆品的沟槽，并且阀门由至少两个叠置并间隔开的弹性壁(即上弹性壁和下弹性壁)形成，上弹性壁具有输配开孔，下弹性壁具有至少一个内部开孔和至少一个被布置为使得其在阀门处于关闭位置时阻闭输配开孔的阻闭凸起。

在这些实施方式的每个中，阀门均具有简单的设计。

优选地，壁被布置为使得壁仅在充装沟槽的化妆品的压强作用下变形以打开阀门。

因此，不需要设置额外用于打开和关闭阀门的构件，该设置会造成额外成本和输配器中增大的占用空间。

根据本发明还提供了一种用于借助于化妆品输配器将化妆品沉积到化妆施加器上的方法，在该方法中：

-通过打开施加器的供给有化妆品的外部阀门，直接在施加器的施加头部上释放化妆品；以及

-关闭阀门。

附图说明

现在将基于附图描述本发明的实施方式，在附图中：

-图1是根据本发明的一个实施方式的化妆物件的整体视图，

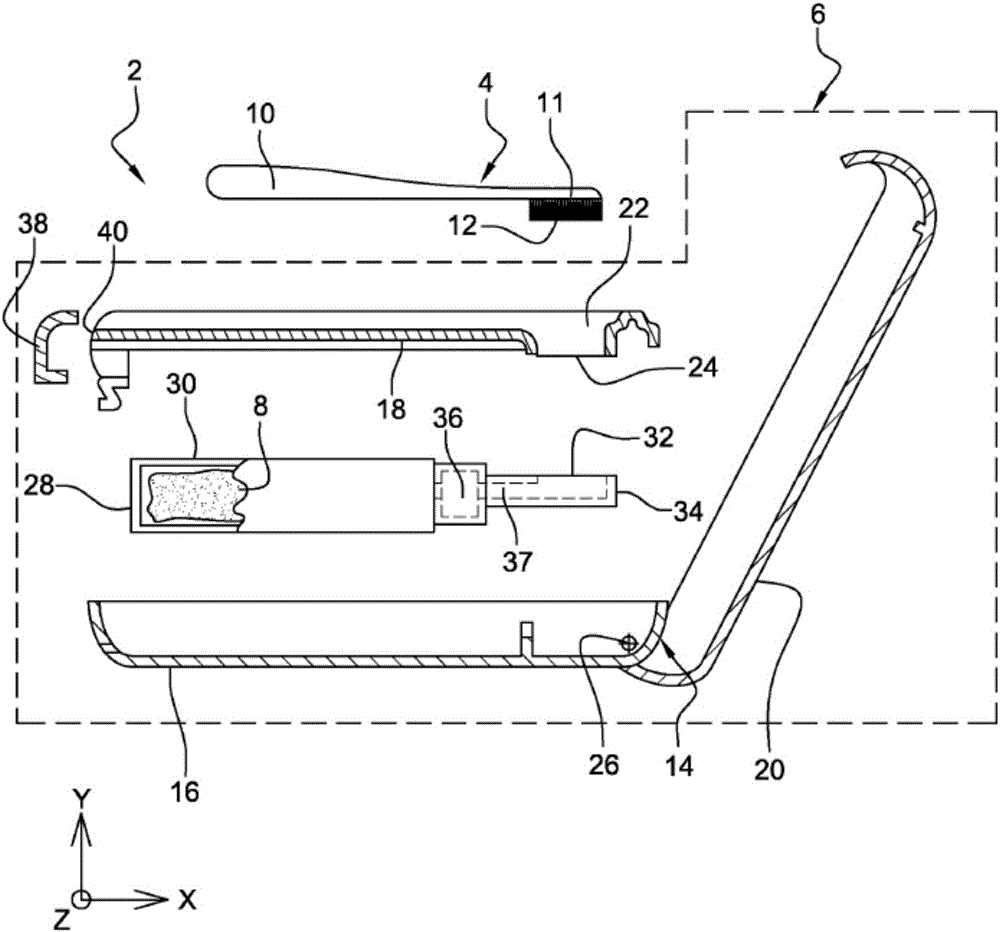

-图2是图1的物件的纵向剖视分解图，

-图3和图4是图1的化妆物件的纵向剖视图，这些图分别示出了图1的物件的容器的远离和接近位置，

-图5和图6示出了图1的化妆物件的根据本发明的第一实施方式的沟槽和阀门，

-图7和图8是阀门处于两个不同位置时图6的沟槽和阀门沿着VII-VII的剖视图，

-图9示出了图1的化妆物件的根据本发明的第二实施方式的沟槽和阀门，以及

-图10是图9的沟槽和阀门沿着X-X的剖视图。

具体实施方式

在图1和图2中示出了根据本发明的第一实施方式的化妆物件2。该物件2包括施加器4和化妆品8的输配器6。该化妆品8例如是睫毛膏，但可以设想该化妆品是其它任何化妆品，例如唇膏、口红或指甲油，或一般性地是任何化妆品或香料产品。

施加器4在此由杆10形成，该杆在其形成施加头部11的一个端部处具有齿或凸凹部(aspérités)12，使得施加器4是梳型的。施加头部11限定施加器4的包络表面。一般性地，可以设想施加器4属于至少一个以下类别：注射刷(brosse injectée)、瓶刷(brosse goupillon)和梳形件。也可以设想施加器4具有其它形状，尤其是刚性或柔性盘(palette)或毛刷(pinceau)形状。

输配器6包括形成容置部16的壳体14、部分地封闭容置部16的中间盖件18、以及完全封闭容置部16并覆盖中间盖件18的外部盖件20。该中间盖件具有用于接收施加器4的安置部22、以及输配器6的外部与壳体14的内部之间的联通开口24，当施加器被接收到安置部22中时，该开口24被设置成对着施加器4的头部11并仅对着该头部。在下文中可见该几何构造对于物件2的工作是有意义的。

中间盖件18被固定到容置部16并相对于该容置部不能运动，而外部盖件20则安装成能够相对于容置部16围绕旋转轴26旋转运动，使得能够打开和关闭壳体14。然而，可以设想其它任何用于关闭壳体14的系统。

输配器6还包括用于存储化妆品8的柔性袋部30，该柔性袋部30容置在位于容置部16中的刚性容器28内，该刚性容器安装成能够相对于容置部16沿着图2所示的正交坐标系的X方向滑动，该方向在该例子中是物件2的纵向方向。

输配器6还包括能够具有关闭位置和打开位置的外部阀门32，在关闭位置上，阀门32位于与接收到安置部22中的施加器相距一定距离之处，在打开位置上，阀门32直接在接收到安置部22中的施加器4的头部11上释放化妆品8。可以设想处于其关闭位置的阀门32与施加器4接触。阀门32相对于容置部16和中间盖件18不能运动，因此刚性容器28安装成能够相对于阀门32沿着方向X滑动。

输配器6还包括用于给阀门32供给化妆品的沟槽34。阀门32位于中间盖件18的联通开口24的对面。以下更详细地描述阀门32和沟槽34。

输配器6还包括用于不吸气地给阀门32供给化妆品8的泵36。泵36连接到柔性袋部30，并与化妆品8流体联通。泵固定到容器28，使得该泵跟随容器的移动。由于不吸气式的泵是已知的，在此不详细说明泵36的工作。该泵用于通过供给通道37将化妆品8自袋部30引导到沟槽34。沟槽34能够充装化妆品8。可以设想容器28和袋部30被安装在壳体14中，并且以可拆除的方式连接到泵36，使得一旦容器28变空就用新的容器替换该容器28。

输配器6还包括用于控制阀门32的外部控制构件38，该构件由按钮形成。该控制构件38安装成能够相对于容置部16沿着方向X滑动并关联到用于控制阀门32的化妆品8供给的控制止挡件40。按钮38的自由表面被设置在输配器6的外部表面上，以使得按钮38能够被使用者致动。按钮38被布置为使得该按钮在其向着阀门32的方向运动的过程中驱动容器28。

输配器6不包括任何削减器。

关于输配器6的机制的更多的详细说明，可以参考文档EP-2 687 119，该文档在此通过引用包括在本说明书中。

现在将说明化妆品8是如何从柔性袋部30被引导到外部阀门32的。

在图3中示出了物件2，该物件处于以下配置：施加器4被接收在安置部22中，并随时能够接收化妆品8。按钮38还没有被使用者按压，容器28抵着按钮38。容器28在此处于远离位置，在该位置上，该容器远离外部阀门32。

参照图4，假设使用者向着阀门32、即(考虑到图3和图4中的朝向)向着右侧按压按钮38。按钮38在其移动中向着泵36驱动容器28和柔性袋部30。容器28因此接近阀门32，当按钮38遇到控制止挡件40时，容器28处于接近阀门32的位置。

在容器28在远离位置和接近位置之间移动期间，通过泵36从柔性袋部30取出预定剂量的化妆品8，以便通过通道37充装沟槽34并因此供给阀门32。包含在该预定剂量中的化妆品8的量随着控制止挡件40的位置而变化，这是因为该位置确定按钮38在壳体14中的行程，因此还确定容器28在壳体14中的行程。因此能够在设计输配器6时调整止挡件40的形状或长度，以调整包含在该预定剂量中的化妆品8的量。

一旦按钮38与止挡件40接触，从柔性袋部30就取出了该剂量的化妆品8，以用于供给阀门32。在该时刻，使用者可以放开按钮38。位于壳体14中的复位弹簧(未在图中示出)则向着与阀门32相反的方向推容器28，并与其一起驱动按钮38。容器28因此自动地从其接近位置移动到其远离位置，输配器6重新处于图3所示的配置。换句话说，输配器6包括能够将容器28从接近位置带到远离位置的复位弹簧，其中在接近位置上，容器28接近阀门32，在远离位置上，容器28远离阀门32。所输配的化妆品量通过止挡件40控制，但是可以通过在按钮38到达止挡件40之前停止推动按钮38而输配更少的量。也可以通过放开按钮38上的推力然后重新进行按压而增加所输配的量。

阀门32因此能够被供给化妆品8。

现在将说明化妆品8是如何直接在施加器4上释放的。

在图5至图8所示的实施方式中，阀门32由封闭沟槽34的弹性平面膜或壁42形成，该壁42具有至少一个输配开孔44。该输配开孔44被设置为用于在施加器4的包络表面上局部地输配化妆品8。壁42在此具有多个输配开孔44，这些输配开孔具有圆形轮廓并交错排列地分布。沟槽34具有允许将壁42的周边固定到沟槽34的肩部46。沟槽34还包括至少一个设置在壁42下方的阻闭凸起48，该阻闭凸起被布置为使得其在阀门32处于关闭位置时阻闭开孔44。沟槽34在此包括的阻闭凸起48的数量与壁42所具有的开孔44的数量相同。在施加器4被接收在接收安置部22中时，输配开孔44对着包络表面的一部分。更具体地说，输配开孔44布置成在想要在其上释放化妆品8的齿或凸凹部12对面。

当不使用输配器6时，即当没有按压按钮38时，阀门32关闭，并位于与接收在安置部22中的整个施加器4相距非零距离之处。在图7中示出了处于关闭位置的阀门32。在该位置上，阻闭凸起48阻闭开孔44。因此没有任何剂量的化妆品8能够出来。因此，优选地，阀门32的打开和关闭在输配开孔44处发生。该布置允许以优化的方式控制输配到施加器4上的化妆品8的量并将在输配之后在阀门32的外部表面暴露在空气下的化妆品8的量减少到最少。然而，阀门的其它构造方式可以是合适的。所述阀门根据化妆品8的性质和流变性进行调整。采用该类型的输配，能够输配液态和糊状的化妆品。

在第一次使用输配器6时，沟槽34没有化妆品8并充装有空气。当按钮38被按压时，沟槽34通过泵36和供给通道37充装化妆品8，并且包含在沟槽34中的空气通过阀门32被释放。特别地，阀门32在该时刻不释放化妆品8。必须进行按钮38的一个或多个按压和放开循环，以排走包含在沟槽34中的所有空气并用化妆品8代替该空气。化妆品8在封闭的沟槽34中积累。考虑到阀门32在休止时处于关闭位置，这些操作可以在工厂实现。

一旦沟槽34充装了化妆品8并且使用者再次按压按钮38，鉴于阀门32被壁42关闭着，会导致化妆品8的压强上升。壁42仅在充装沟槽34的化妆品8的压强的作用下变形，以打开阀门32。实际上，壁42的抬升允许其远离沟槽34的阻闭凸起48。当开孔44被打开时，阀门32直接在接收于安置部22中的施加器4上释放化妆品8。更具体地说，壁42具有几个开孔44，阀门就释放几滴化妆品。阀门32因此由于壁42仅在化妆品8的压强作用下的弹性变形而打开。根据化妆品8的粘性、表面张力和亲水/疏水或亲油/疏油特征，由阀门32释放的化妆品滴呈球状或在壁42的外表面上摊开。

阀门32允许局部地将化妆品提供到施加器的一个或多个精确的区域。因此，能够选择将化妆品8提供到某些区域并不将化妆品提供到其它区域。加载了化妆品的区域因此更适于将化妆品沉积在睫毛上，没有加载化妆品的区域则更适于将化妆品8拓展在睫毛上以及分开睫毛。优选地，阀门32允许将化妆品8仅释放到施加器4的齿或凸凹部12的自由端部，即施加器4的用于将化妆品8施加到使用者上的部分。换句话说，化妆品8通过阀门32局部地沉积在包络表面处，该包络表面由施加器4的齿或凸凹部12的端部或更具一般性地由其中内接有施加器4的施加头部11的表面形成。特别地，杆10本身没有无用地加载化妆品，这允许减少化妆品8的浪费并避免其在该区域中积垢。

一旦按钮38遇到控制止挡件40，阀门32就停止被化妆品8供给，沟槽34中的化妆品8的压强因此下降，阀门32关闭。

本发明因此实施一种借助于化妆品输配器6将化妆品8沉积在化妆施加器4上的方法，其中：

-通过打开被化妆品8供给的输配器6的外部阀门32，直接在施加器4的施加头部11上释放化妆品8，其中该施加器被接收在用于接收施加器4的安置部22中，该安置部22设置在输配器6上；以及

-关闭阀门32。

在图9和图10中示出的本发明的第二实施方式与前述的实施方式的不同之处在于，阀门32由叠置但间隔开的两个弹性壁构成，即上弹性壁52和下弹性壁54，上壁52具有至少一个输配开孔56，下壁54具有至少一个内部开孔58和至少一个阻闭凸起60，该至少一个阻闭凸起被布置为使得其在阀门32处于关闭位置时阻闭输配开孔56。输配开孔56是居中的并细长的。内部开孔58具有圆形轮廓并交错排列。

在所述两个壁之间形成空间，以用于使其开孔56、58在阀门32打开时联通。换句话说，当阀门32打开时，化妆品相继地穿过内部开孔58从沟槽34移动到所述空间，然后穿过输配开孔56从该空间移动到输配器6的外部。仅上壁52是能够变形以打开阀门32的。可以设想下壁54是刚性的。

阀门32的打开和关闭以与第一实施方式相同的方式实现，即仅在充装沟槽34的化妆品8的压强作用下实现。

当然，可以在不偏离本发明的范围的情况下对本发明进行众多改动。

可以设想施加器是弯曲的梳形件，例如在WO2009032443中所述的弯曲的梳形件。

施加器的齿或凸凹部可以全部具有相同的长度或者其中某些可以比其它更长。

开孔可以按照任何其它配置布置在壁中，尤其是根据施加器的结构来布置。

如果施加器形成刷子，则该施加器可以包括毛和/或齿。
