具辨识性的发光行李箱的制作方法

本发明涉及一种行李箱，尤指一种以发光装置结合行李箱以具有高辨识性。

背景技术：

传统附轮行李箱提供使用者在外出差或旅游时，装载盥洗物品与衣物及相关资料的功能，并方便使用者将前述物品与资料随身携带移动，而行李箱内部没有任何特别装置，目前市面上贩售的外观也都大同小异，旅客出国旅行的过程中，在领取所托运的行李箱时，如遇上外观几近类似的行李箱同时，常常会在行李转盘区耗费很多的时间睁大眼睛努力地寻找自己的行李箱，假使行李箱之外观又无特别之特征、标示，常常会看不到自己的行李箱甚至行李箱多次与自己擦身而过也浑然无所觉，不但浪费了许多宝贵的时间，也很容易错拿别人的行李箱，可能因此而影响旅行的心情和后续的行程。

再者，附轮行李箱通常以沿地面拖曳的方式移动，对大部分的路人来说，其在移动时是在低于一般行人正常视线的位置，导致一般行人在行进的过程中虽然能够注意到位于其惯于使用之视线高度范围内的行李箱使用者，但往往不易发现该使用者身旁有行李箱存在，因此，使用者拖曳行李箱移动时，尤其是人来人往的车站、机场等人潮拥挤的公共场所，很容易发生行李箱与路人碰撞或跘倒路人的意外事故，导致现有行李箱因在行进过程中不易受到注意而有容易引发意外事件的潜在危险。

为了享受愉快的旅途并减少可能危及他人安全之意外事故的发生机率，目前仍应针对行李箱的设计进行改良，使行李箱兼具有实用与更安全的使用效果，进而让使用者在拉曳行李箱移动时不需担心行李箱碰撞到其他行人，而有助于增进其行进的顺畅性，且能更放心地享受行李箱所带来的便利性；是以，如何解决上述之问题点，即成为本发明人所需研究并且改善的目标。

技术实现要素：

为了提高行李箱在使用过程中的安全性，本发明提供一种具辨识性的发光行李箱，可令使用者更加容易辨识自己的行李箱且与现行产品做出区别。本发明的技术方案是：有一箱体、一发光单元及一供电单元，箱体具有二相对应的面板；发光单元配置于箱体至少其中一面板上且包含有一底座、一LED灯条及一透光盖板，底座组接箱体且具有一容槽；LED灯条配置于容槽内；透光盖板盖覆于底座以封闭该容槽；供电单元配置于箱体内部任意位置且电性连接该LED灯条。

作为一种限定，还有一导光板且设于容槽内，箱体包含一内底壁及一内侧壁，而LED灯条配置于内侧壁以环设于导光板的外围形成侧向入光。

进一步限定，还有一反射片，反射片设于容槽内且位于导光板与底座的内底壁之间。

再进一步限定，所述的导光板对应反射片的表面形成有一微结构层。

作为一种限定，所述的供电单元系为一电池座以供装配复数个一次性电池或者充放电电池，而电池座具有一输出界面以供一传输线分别电性连接输出界面以及LED灯条以将电力输出至LED灯条以致光。

进一步限定，所述的输出界面系为一通用序列汇排流(USB)。

作为一种限定，所述的透光盖板对应外界的表面形成有一图案层。

作为一种限定，所述的容槽的轮廓系相符于底座的轮廓，而底座的轮廓系为圆形、椭圆形、矩形、三角形及多边形之前述任一者或者前述任意两者以上之组合所形成的不规则轮廓。

作为一种限定，所述的配置发光单元的面板设有一凹槽，而发光单元以底座嵌设于凹槽且发光单元部分凸露出凹槽。

作为一种限定，所述的配置发光单元的面板设有一凹槽，而发光单元以底座埋设于凹槽内。

本发明采用以上技术方案的有益效果是：于发光单元配置有导光板及反射片以提高出光辉度以及亮度均匀性从而提升光的使用率，且于盖板上形成属于自己的图案层，更增加强烈个人识别性且与现行产品做出区别而极富市场性。

附图说明

图1系本发明之具辨识性的发光行李箱的外观立体图。

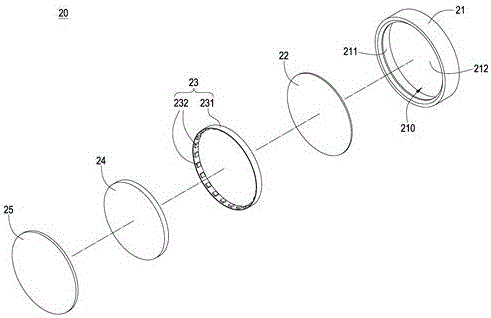

图2系本发明之发光单元的外观分解图。

图3系本发明之发光单元的侧剖视图。

图4系本发明之供电单元供电示意图。

图5系本发明之发光单元与行李箱的接合方式示意图

图中，10…箱体、101…面板、1011…凹槽、102…侧缘、20…发光单元、21…底座、210…容槽、211…内侧壁、212…内底壁、213…组接件、22…反射片、23…LED灯条、231…软性基板、232…LED晶粒、24…导光板、241…微结构层、25…透光盖板、26…图案层、30…供电单元、31…电池座、32…输出界面、B…电池、C…传输线、S…固定件。

具体实施方式

有关本发明之详细说明及技术内容，配合图式说明如下，然而所附图式仅提供参考与说明用，并非用来对本发明加以限制者，在以下配合参考图式之各实施例的详细说明中，将可清楚的呈现，以下实施例中所提到的方向用语，例如：「上」、「下」、「前」、「后」、「左」、「右」等，仅是参考附加图式的方向。因此，使用的方向用语是用来说明，而并非用来限制本发明。

请参阅图1至4所示，本发明提供一种具辨识性的发光行李箱，包括一箱体10、一发光单元20以及一供电单元30，其中箱体10具有二相对应的面板101以及一侧缘102，图1中仅显示出其中一侧的面板101，发光单元20系可配置于箱体10至少其中一侧的面板101上，亦可对称配置于二侧的面板101上，而配置位置可位于面板101上的任意位置，较佳地，系配置于面板101的中间位置或者是中间接近箱体10顶侧的位置，以增加使用者或者其他人的视觉上的注意。

发光单元20系包含有一底座21、一反射片22、一LED灯条23、一导光板24以及一透光盖板25，其中底座21的轮廓系可为圆形、椭圆形、矩形、三角形及多边形之前述任一者或者前述任意两者以上之组合所形成的不规则轮廓，图式虽表示为圆形且位于面板101的中间接近箱体10顶侧的位置，但不以此图示表示为限制；再者，发光单元20相对于箱体10的体积大小亦不依此图式作为限制，其根据不同的需求做变更设计，以呈现不同的视觉观感；本发明系以圆形轮廓进行下述说明。

承上所述，底座21系具有一容槽210，容槽210的轮廓系相符于该底座21的轮廓，对应容槽210的底座21包含有一环形的内侧壁211以及一内底壁212，其中LED灯条23系包含一软性基板231及均匀配置于软性基板231一侧表面的复数个LED晶粒232，而软性基板231系环设于内侧壁211，而自底座21的内底壁212依序配置前述反射片22、导光板24以及盖覆于底座21以封闭容槽210的透光盖板25。

承上所述，导光板24系由一聚甲基丙烯酸甲酯(PMMA)、环烯烃聚合物(COP)或者一聚碳酸酯(PC)所制成，而反射片22系由一聚对苯二甲酸乙二酯(PET)所制成，而透光盖板25系为一强化玻璃且于其对应外界的表面涂覆或印刷有一图案层26，其中配置于容槽210内的LED灯条23环设于导光板24的外周围以光学对应导光板24形成侧向入光，以引导LED晶粒232所产生的光朝向透光盖板25方向的端面导出，而反射片22系配置于内底壁212及导光板24之间以将LED晶粒232产生的光线反射回导光板24中从而提升光的使用效率。

承上所述，导光板24对应反射片22的表面形成有一微结构层241，而微结构层241系可以一雷射刻蚀方式在导光板24上进行破坏性深入雕刻(雷射布点或是雷射打点)，但不依此为限；以于导光板24的表面产生相同或者不同的大小、深度距离的微结构层241，从而使光线能更均匀的分布在整面导光板24以提高出光辉度以及亮度均匀性，进一步说明，微结构层241的断面轮廓可为圆形、椭圆形、矩形或多边形，在此不限制。

供电单元30系配置于箱体10内部的任意位置且电性连接LED灯条23，本实施例中，供电单元30系为一电池座31以供装配复数个电池B，例如一次性电池或者是充放电电池，在此不限制；而电池座31具有一输出界面32以供一传输线C分别电性连接输出界面32以及LED灯条23以将电力输出至LED灯条23的各LED晶粒232以致光，其中输出界面32系为一通用序列汇排流(USB)，而传输线C一端系为对应该USB输出界面的端子接头；进一步说明，前述以安装电池型态仅作为表示本发明的一种实施态样，供电单元30亦可为其他电力供应型态，例如配置于箱体10外的太阳能板结合蓄电池，或者是燃料电池等等。

请参阅图5所示，其绘制发光单元20与行李箱之接合方式的一种实施态样，举例说明：配置有发光单元20的面板101可设有一凹槽1011，底座21对应凹槽1011的一侧设有一组接件213，而发光单元20以底座21嵌设于凹槽1011且以一固定件S与该组接件213接合以固定发光单元20于箱体10上，而发光单元20部分凸露出凹槽1011以使人于视觉上产生浮凸效果的立体感；亦或者发光单元20以底座21完整埋入凹槽1011内，以避免行李箱于长时间使用过程中对其发光单元20表面的碰撞所可能产生的刮痕或磨损，其中组间件以及固定件的接合方式系可透过自箱体10内的螺丝锁固于具有螺孔的组接件213形成固定，但不依此为限制。

本发明所述之具识别性的发光行李箱，有别于传统习知的行李箱，将发光单元配置于容易察觉的特定位置且其特殊的结构设计，产生的发光效果且更可依据不同需求于透光盖板形成有属于自己的图案层，除了具有强烈个人识别性，可令使用者更加容易辨识自己的行李箱；亦因如此而与现行产品做出区别以极富市场性。

综上所述，本发明之具识别性的发光行李箱，确可达到预期之使用目的，而解决习知之缺失，又因极具新颖性及进步性，完全符合新型专利申请要件，爰依专利法提出申请，敬请详查并赐准本案专利，以保障创作人之权利。

上述的具体实施方式只是示例性的，是为了更好的使本领域技术人员能够理解本专利，不能理解为是对本专利包括范围的限制；只要是根据本专利公开的技术方案所做出的技术内容实质相同或等同的任何的变更或修饰，均落入本专利包括的范围。
