一种保护脸部的安全帽的制作方法

本发明主要涉及电力施工工器具领域，具体是一种保护脸部的安全帽。

背景技术：

春季是鸟害多发季节，一个鸟巢平均一到两天就能搭建好，线路巡视人员发现后用绝缘杆拆除，当拆除鸟巢时上方会有一些杂草或铁丝掉落在脸部，造成脸部受伤影响工作效率，为了保护保护脸部，工作人员会选择使用带面罩的安全帽，但是现有的带面罩的安全帽一般存在以下问题：

1、在使用时，面罩容易晃动，固定的不牢固，影响使用，或者在不需要使用面罩将面罩转动至安全帽上侧时，容易掉落下来，影响安全帽的正常适应，很不方便。

2、线路巡视人员在使用绝缘杆拆除鸟巢等杂物时，需要带着安全帽抬头看着鸟巢等杂物以便清理，但是春夏天的阳光光照比较强烈，当抬头看物时眼光比较刺眼，容易对人眼造成损伤，且使得人眼视物不清楚，工作不舒适，使工作人员不能正常工作，影响工作的正常进行，使得工作效率低下。

技术实现要素：

为了解决现有技术中的不足，本发明提供一种保护脸部的安全帽，通过限位装置使得透明面罩与安全帽本体的固定比较稳固，通过遮光面罩的设置可以阻挡阳光的强烈照射，起到保护眼睛的作用，且能够使工作人员视物清楚，从而提高工作效率和工作舒适度,同时无论是否使用透明面罩均可以使用遮光面罩，使遮光面罩可以调节多种模式，提高使用便利性。

本发明为实现上述目的，通过以下技术方案实现：

一种保护脸部的安全帽，包括安全帽本体和透明面罩，所述安全帽本体的左右两侧设置安装架，所述透明面罩通过固定圈安装于安装架上，且固定圈与安装架之间转动连接，所述透明面罩与安装架之间设置限制透明面罩转动的限位装置；所述透明面罩的前沿两侧均设置第一支腿和第一阻尼转轴，所述第一支腿与透明面罩之间通过第一阻尼转轴转动连接，所述第一支腿远离透明面罩的一端设置第二支腿、第三支腿和第二阻尼转轴，所述第二支腿、第三支腿、第一支腿之间通过第二阻尼转轴转动连接，所述第二支腿远离第一支腿的一端与透明面罩的侧边滑动连接，所述第三支腿远离第一支腿的一端设置滑动板，所述滑动板与第三支腿之间滑动连接，所述滑动板靠近安全帽本体的一端设置固定板和第三阻尼转轴，所述固定板与滑动板之间通过第三阻尼转轴转动连接，两个固定板之间可拆卸的设置遮光面罩。

所述限位装置包括限位块，所述限位块设置于固定圈上，且位于固定圈内侧，所述限位块的下端设置向安全帽本体一侧延伸的第一弯折，所述安全帽本体的帽檐上设有与第一弯折相适应的凸棱，所述限位块的上端设置向远离安全帽本体一侧延伸的第二弯折。

所述限位装置还包括设置在安全帽本体上的限位条，所述限位条的一端与安全帽本体活动连接，所述限位条的另一端设有卡孔，所述固定圈上设有与卡孔相适应的卡柱，当透明面罩转动至安全帽本体上侧时，所述卡孔可以卡入卡柱上。

所述固定圈与安装架之间设置第四阻尼转轴，所述固定圈与安装架之间通过第四阻尼转轴转动连接。

所述滑动板与第三支腿垂直。

所述滑动板沿长度方向设置长方通孔，所述长方通孔的一个侧边设置齿牙，所述第三支腿上设置转轴，所述转轴与第三支腿转动连接，所述转轴靠近滑动板的一端设置与齿牙啮合的齿轮，所述转轴的另一端设置把手，所述长方通孔的另一个侧边设置与齿轮相适应的第一凹槽。

所述固定板的内侧面设置滑槽，所述滑槽的顶端开口，且开口处可拆卸的设置端块，所述滑槽的至少一个侧面设有第二凹槽，所述第二凹槽与滑槽连通，所述遮光面罩与滑槽滑动连接且遮光面罩上设有与第二凹槽相适应的凸块，所述遮光面罩与滑槽的底部之间还设有挡板，所述挡板与滑槽的底部通过弹簧连接。

对比现有技术，本发明有益效果在于：

1、本发明通过限位装置使得透明面罩与安全帽本体的固定比较稳固，通过遮光面罩的设置可以阻挡阳光的强烈照射，起到保护眼睛的作用，且能够使工作人员视物清楚，从而提高工作效率和工作舒适度，同时无论是否使用透明面罩均可以使用遮光面罩，使遮光面罩可以调节多种模式，提高使用便利性。

2、固定板的内侧面设置滑槽，滑槽的至少一个侧面设有第二凹槽，第二凹槽与滑槽连通，遮光面罩与滑槽滑动连接且遮光面罩上设有与第二凹槽相适应的凸块，第二凹槽的设置起到导向和定位的作用，通过凸块与第二凹槽的配合，方便遮光面罩的安装，遮光面罩与滑槽的底部之间还设有挡板，挡板与滑槽的底部通过弹簧连接，通过弹簧与挡板的设置，可以使得遮光面罩的固定更稳固。

附图说明

附图1是本发明的结构示意图；

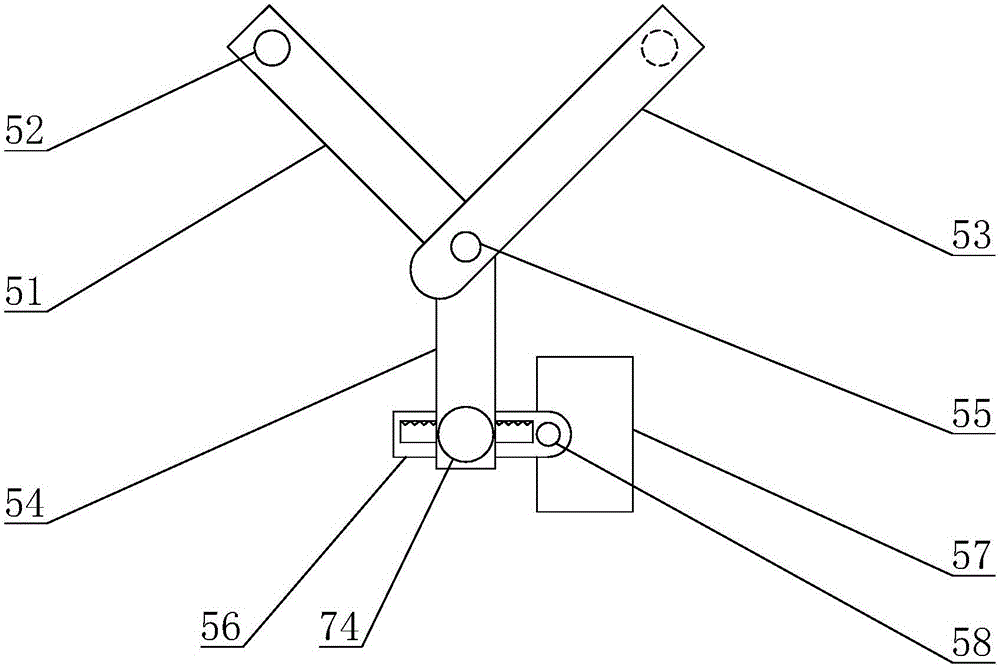

附图2是第一支腿、第二支腿、第三支腿、滑动板、固定板的连接结构示意图；

附图3是滑动板的结构示意图；

附图4是固定板的结构示意图；

附图5是第三支腿的结构示意图。

附图中所示标号：1、安全帽本体；11、帽檐；12、凸棱；2、透明面罩；21、固定圈；22、第四阻尼；3、安装架；41、限位块；42、第一弯折；43、第二弯折；44、限位条；45、卡孔；46、卡柱；51、第一支腿；52、阻尼转轴；53、第二支腿；54、第三支腿；55、第二阻尼转轴；56、滑动板；57、固定板；58、第三阻尼转轴；59、侧板；6、遮光面罩；71、长方通孔；72、齿牙；73、齿轮；74、把手；75、第一凹槽；81、滑槽；82、第二凹槽；83、凸块；84、挡板；85、弹簧。

具体实施方式

结合附图和具体实施例，对本发明作进一步说明。应理解，这些实施例仅用于说明本发明而不用于限制本发明的范围。此外应理解，在阅读了本发明讲授的内容之后，本领域技术人员可以对本发明作各种改动或修改，这些等价形式同样落于本申请所限定的范围内。

一种保护脸部的安全帽，包括安全帽本体1和透明面罩2，所述安全帽本体1的左右两侧设置安装架3，所述透明面罩2通过固定圈21安装于安装架3上，且固定圈21与安装架3之间转动连接，所述透明面罩2与安装架3之间设置限制透明面罩2转动的限位装置。所述透明面罩2的前沿两侧均设置第一支腿51和第一阻尼转轴52，所述第一支腿51与透明面罩2之间通过第一阻尼转轴52转动连接，所述第一支腿51远离透明面罩2的一端设置第二支腿53、第三支腿54和第二阻尼转轴55，所述第二支腿53、第三支腿54、第一支腿51之间通过第二阻尼转轴55转动连接，所述第二支腿53远离第一支腿51的一端与透明面罩2的侧边滑动连接，可以在透明面罩2的侧边上设置若干个螺纹孔，然后可以通过紧固螺栓将第二支腿53固定在透明面罩2的侧边上。所述第三支腿54远离第一支腿51的一端设置滑动板56，所述滑动板56与第三支腿54之间滑动连接，第三支腿54靠近滑动板56的一端为“[型”结构，滑动板56安装在“[型”结构的两个侧板59之间，连接牢固，便于滑动板56的移动。所述滑动板56靠近安全帽本体1的一端设置固定板57和第三阻尼转轴58，所述固定板57与滑动板56之间通过第三阻尼转轴58转动连接，两个固定板57之间可拆卸的设置遮光面罩6。通过调节第一支腿51、第二支腿53、第三支腿54和固定板57使遮光面罩6在不同的位置，即可选择使用遮光面罩6或者不使用遮光面罩6，还可以调节遮光面罩6距离人眼的位置，简单方便，适用性强。

在只需要使用安全帽本体1而不需要使用透明面罩2时，转动透明面罩2至安全帽本体1上侧使用限位装置固定即可，若是需要使用遮光面罩6，调节第一支腿51、第二支腿53、第三支腿54、滑动板56和固定板57即可，此时可以将第二支腿53移动至靠近第一支腿51的位置，此时，第三支腿54离透明面罩2的距离比较远同时又位于透明面罩2的前沿，正好便于遮光面罩6的使用；在需要使用透明面罩2时，转动透明面罩2至人脸的正面使用限位装置固定，通过调节第一支腿51、第二支腿53、第三支腿54、滑动板56和固定板57使遮光面罩6在不同的位置，即可选择使用遮光面罩6或者不使用遮光面罩6，还可以调节遮光面罩6距离人眼的位置，简单方便，适用性强。在调节第一支腿51、第二支腿53、第三支腿54、滑动板56和固定板57时，第二支腿53越靠近第一支腿51的位置，第三支腿54离透明面罩2的距离越远，同时第三支腿54越远离安全帽本体1，反之，第二支腿53越远离第一支腿51的位置，第三支腿54离透明面罩2的距离越近，同时第三支腿54越靠近安全帽本体1，然后通过调节滑动板56调节遮光面罩6距离人眼的位置，简单方便，提高适用性。

进一步的，所述限位装置包括限位块41，所述限位块41设置于固定圈21上，且位于固定圈21内侧，所述限位块41的下端设置向安全帽本体1一侧延伸的第一弯折42，所述安全帽本体1的帽檐11上设有与第一弯折42相适应的凸棱12，所述限位块41的上端设置向远离安全帽本体1一侧延伸的第二弯折43。当需要使用透明面罩2时，将透明面罩2转动人脸的正面，然后通过扳动第二弯折43扳动限位块41，使第一弯折42卡在凸棱12上，然后松开第二弯折43即可使用限位块41将固定圈21固定在帽檐11上，避免透明面罩2转动，提高本发明的使用安全性和舒适度。

进一步的，所述限位装置还包括设置在安全帽本体1上的限位条44，所述限位条44的一端与安全帽本体1活动连接，所述限位条44的另一端设有卡孔45，所述固定圈21上设有与卡孔45相适应的卡柱46，当透明面罩2转动至安全帽本体1上侧时，所述卡孔45可以卡入卡柱46上。在不需要使用透明面罩2只需要使用安全帽本体1时，将透明面罩2转动至安全帽本体1上侧，转动限位条44，将卡孔45卡在卡柱46上，可以避免透明面罩2转动，从而使得透明面罩2不会轻易掉落下来，提高本发明的使用安全性和舒适度。

进一步的，所述固定圈21与安装架3之间设置第四阻尼转轴22，所述固定圈21与安装架3之间通过第四阻尼转轴22转动连接，由于第四阻尼转轴22的设置可以使得固定圈21与安装架3之间有一定的扭力，使透明面罩2固定在一个位置时比较稳固。

进一步的，所述滑动板56与第三支腿54垂直。

进一步的，所述滑动板56沿长度方向设置长方通孔71，所述长方通孔71的一个侧边设置齿牙72，所述第三支腿54上设置转轴，所述转轴与第三支腿54转动连接，所述转轴靠近滑动板56的一端设置与齿牙72啮合的齿轮73，所述转轴的另一端设置把手74，所述长方通孔71的另一个侧边设置与齿轮73相适应的第一凹槽75，通过转动把手74，使转轴转动，转轴转动带动齿轮73转动，由于齿牙72的设置，齿轮73转动时，滑动板56移动，从而方便调节遮光面罩6距离人眼的距离，提高本发明的适用性。

进一步的，所述固定板57的内侧面设置滑槽81，所述滑槽81的顶端开口，且开口处可拆卸的设置端块，优选的，端块与固定板57卡合连接，滑槽81的顶端开口便于遮光面罩6的安装，当将遮光面罩6安装进入滑槽81内后，扣合上端块，防止遮光面罩6滑出。所述滑槽81的至少一个侧面设有第二凹槽82，所述第二凹槽82与滑槽81连通，所述遮光面罩6与滑槽81滑动连接且遮光面罩6上设有与第二凹槽82相适应的凸块83，第二凹82槽的设置起到导向和定位的作用，通过凸块83与第二凹槽82的配合，方便遮光面罩6的安装。所述遮光面罩6与滑槽4的底部之间还设有挡板84，所述挡板84与滑槽4的底部通过弹簧85连接。通过弹簧85与挡板84的设置，可以使得遮光面罩6的固定更稳固。
