用于头盔的前额支撑带和设有这种前额支撑带的头盔的制作方法

本发明涉及一种用于头盔(特别是工作头盔或运动头盔)的前额支撑带。

设置有这种前额支撑带的头盔(特别是工作或运动头盔)也是本发明的目标。

本发明的目的属于能够在进行危险及风险活动期间使用的头盔、盔帽及/或类似的安全防护性头部物件的领域，所述危险及风险活动例如在建筑工地、矿场、石油平台所进行的活动，及由消防员、急救员、登山员或在任何需要保护用户头部的领域内工作的人所进行的活动。本发明的目的也适合应用于运动头盔的领域，例如用于骑车、骑马、滑雪及任何需要饮用头盔的其他体育活动。

背景技术：

如所公知，工作保护头盔一般包括一种具有至少一个凸的外表面和至少一个凹的内表面的结构，所述凹的内表面适于与用户头部接触。

内表面通常设有聚苯乙烯保护壳，用于吸收碰撞，并设有可能的衬垫，以改善这种头盔的适配。

为了确保头盔在用户头上的稳定性，还要提供合适的头带，所述头带几乎完全沿头盔内腔的整个轮廓展开，头带施加在头盔上，用于在头盔的使用状态下几乎完全围绕用户的头部。

通过使在头盔上部展开的多个附件固定，而将以上所述头带固定到相应头盔上。这种附件直接固定到相应头盔的内表面，从而使相应的头带保持悬挂在所述头盔的下缘。

具体地，头带具有用于抵靠在用户头部前额的前部和用于附着于用户头部顶骨区域的侧部。

头带设有一个或多个衬垫，用于软化它与用户头部之间的接触。完全围绕所述头带前部的所述衬垫通常通过多种粘合剂或元件而应用于头带。

尽管例如如上所述的带有有衬垫的头带的工作头盔被广泛使用并确保合适，但申请人发现，它们仍有缺点，且可在不同方面改进，主要涉及从头带移除、应用或更换衬垫的便利程度和速度，以及当其靠在用户前额上时在头带前部的通风或蒸发。

具体地，本申请人已发现，移除衬垫和将衬垫施加在头带上是复杂、困难且耗时长的，因此，为了清洗衬垫或为了用另一个新的或不同的衬垫更换它而进行的移除是不能经常进行的(因为进行这种操作时会遇到困难)。

另外，整个头带粘附在用户头上，这妨碍了与头带接触的部分的通风，尤其是用户头部的前部。

技术实现要素：

本发明的主要目的是提供一种用于头盔的前额支撑带以及设有这种前额支撑带的头盔，其能够解决已知技术中观察到的问题。

本发明的另一个目的是促进和加速移除、施加或更换衬垫的操作，所述衬垫软化前额与头盔带之间的接触。

本发明的另一个目的是增强用户头上头盔与其前额接触区域处的通风。

上述具体的和进一步的目的通过用于头盔的前额支撑带以及设有这种前额支撑带的头盔而大致实现，如以下权利要求中所陈述和说明的那样。

现通过例子，提供了用于头盔的前额支撑带以及设有这种前额支撑带的头盔的优选而非限制实施例的说明。

附图说明

为了示意目的而并非限制，这里将在下面参照附图进行说明，其中：

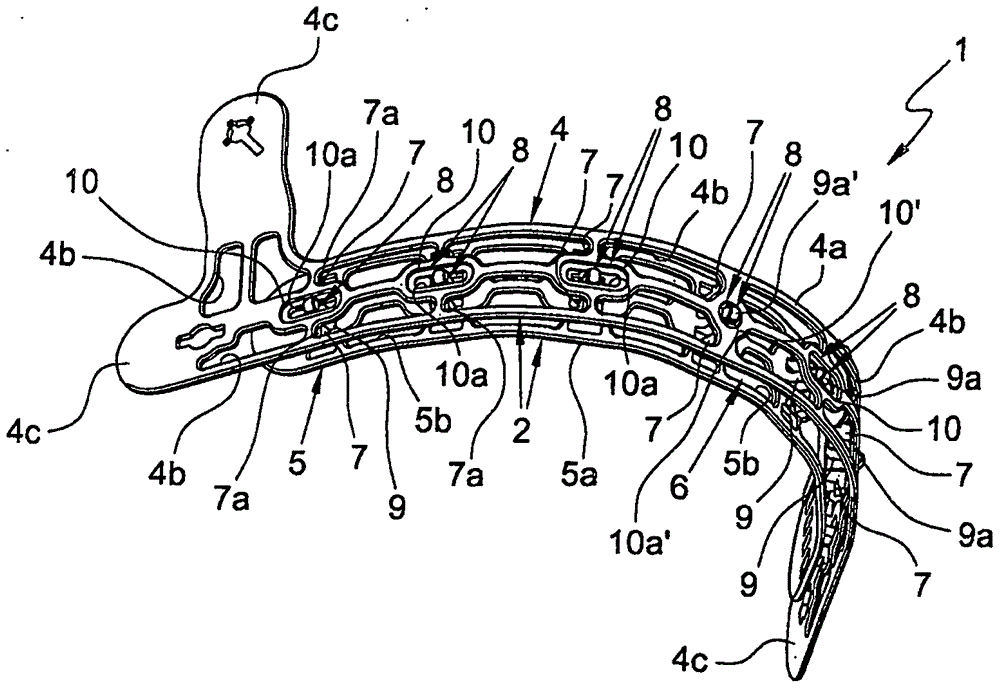

图1是用于头盔的前额支撑带的透视图，以弧形状态表示，大致对应于安全头盔上的安装状态或正在使用时的状态；

图2是图1的前额支撑带的进一步的透视图，以相同的状态表示；

图3是前图的前额支撑带的俯视图；

图4是前图的前额支撑带的前视图；

图5是前图的带的部件的平面表示图；

图6是图1到5中所示的带的部件的透视图；

图7是图1到3中所示的前额支撑带的细节的放大图；

图8是设有图1到5的前额支撑带的保护头盔的透视表示图；

图9是图8中所示的带有前额支撑带的保护头盔的进一步的透视表示图。

具体实施方式

参照图1到5和7到9，标记1总体上表示用于头盔(特别是工作或运动保护头盔)的前额支撑带。

前额支撑带1包括细长的柔性的结构2，从而使其可在保护性头盔3上在安装状态下呈现弧形结构(图8和9)。

如图1到5和7到9，前额支撑带1的结构2具有第一部分4和第二部分5(图6)，所述第一部分4用于永久面对保护性头盔3的内表面3b和外表面3c的前部3a，前额支撑带1安装在所述保护性头盔3上，所述第二部分5适于在使用头盔3时接合用户的前额。

结构2有利地包括位于第一部分4和第二部分5之间的至少一个间隙6(图1到4和7到9)，从而有助于佩戴保护性头盔3的用户前额上的前额支撑带1的接触区域处的通风。

如图1到4和7到9，间隙6沿结构2的部分4、5的纵向展开部而延伸，优选地沿结构2的部分4、5的纵向展开部的至少一半延伸，更优选地沿结构2的部分4、5的纵向展开部的至少四分之三延伸，甚至优选地基本沿结构2的部分4、5的整个纵向展开部延伸。

间隙6通过置于结构2的部分4、5之间的至少一个间隔元件7(优选地多个可选为等距的间隔元件7)而获得。

如可从图1到4和7到9看出，当结构2的部分4、5相互接合时，间隔元件7位于间隙6内部。

间隔元件7一体地连接到结构2的其中一个部分4、5，优选连接到第二部分5，并在相对于部分5(间隔元件一体连接到其上)的相反侧具有支撑表面7a，用于支撑所述结构2的另一部分4，优选为第一部分4。

间隔元件7的尺寸大致决定存在于结构2的部分4、5之间的距离。

根据本发明的优选方面，结构2的第一部分4具有基本格网形的本体4a。第一部分4的本体4a设置有多个通风和减重开口4b，其进一步帮助空气通过。

类似地，结构2的第二部分5也具有基本格网形的本体5a。结构2的第二部分5的本体5a具有多个通风和减重开口5b，其进一步帮助空气通过。

有利地，结构2的第一和第二部分4、5可移除地彼此接合，从而使得它们在必要时能够分离。

为了确保结构2的部分4、5的接合，同时确保其能够分离，前额支撑带1包括可操作地置于第一部分4和第二部分5之间的接合装置8。

优选地，接合装置8是卡扣型，因此，通过朝彼此按压所述部分4、5，结构2的其中一个部分4、5能与另一个进行接合，通过将至少一个部分从另一个拉开而使结构2的部分4、5脱离。

如在图3到5中可看出，接合装置8包括至少一个突起9(其有具有扩大部的联接部分9a(图7))以及具有弹性屈服联接边缘10a的至少一个座10。突起9可插入到座10内，并可因座10的联接边缘10a的屈服能力而从座10移除。

具体地，接合装置8包括多个突起9和多个座10，每个突起9有至少一个联接部分9a，其具有扩大部，每个座10具有一个弹性屈服联接边缘10a。通过能使相应的座10的联接边缘10a弹性变形的力，每个突起9插入到相应的座10或从其移除。

接合装置8的每个突起9与结构2的部分4、5之一(优选为第二部分5)一体连接，在部分4、5的另一个(优选为第一部分4)的本体4a，5a内获得接合装置8的每个座10。

如图4到7可见，接合装置8的突起9和座10沿部分4、5的纵向展开部分布，优选地根据等距位置分布。

优选地，接合装置8的突起9和座10以奇数存在。

在这种情况下，接合装置8包括中央突起9′和中央座10′，它们均分别布置在结构2的相应的部分4、5的中点。

有利地，中央座10′的联接边缘10a′限定用于相应的中央突起9′的开口，所述开口不允许该中央突起9′横向移动，即，不允许中央突起9′沿结构2的部分4、5的纵向滑动。

根据本发明的进一步优选方面，接合装置8的座10相对于中央座10′布置在一侧和另一侧，并且在结构2的相应的部分4的本体4a上限定相应的槽，所述槽沿相应的部分4的纵向而展开。

有利地，每个槽允许相应的突起9沿结构2的部分4、5的纵向滑动，因此允许部分4、5以及前额支撑带1从大致直的状态转换到弧形状态。有利地，前额支撑带1包括至少一个衬套(在附图中未示出)，所述衬套优选地以配合方式可接合在结构2的第二部分5上，从而对于佩戴保护性头盔3的用户的前额具有柔软的支撑表面。衬套的结构允许突起9接合到接合装置8的座10，并形成用于用户前额通风的间隙6。

如图1到5和7到9中可看出，结构2的第一部分4包括多个固定部分4c，用于通过中间元件11(图8和9)直接或间接地将前额支撑带1固定到保护性头盔3。

根据本发明的前额支撑带以及设置有它的保护性头盔解决了已知技术中观察到的问题并实现重要的优点。

首先，所述结构的所述部分的快速联接和脱离系统允许以简单快速并实用的方式移除、施加和替换在第二部分上的垫。

另外，形成前额支撑带的结构的所述部分之间的间隙的存在能够增强这种带与佩戴该头盔的用户之间接触区域处的通风，对于用户具有显著的好处。
