一种药理科用药箱的制作方法

本实用新型涉及医疗设备技术领域，尤其是一种药理科用药箱。

背景技术：

药理科是医院中进行药理分析的专业科室，负责药物的检测、研制及药理药性分析，属于医院中的技术科室。药理科工作人员的日常工作就是按照任务要求，对各种药品进行检测、为药品定性并作出相应的检测报告。在实际工作中，药理科工作人员还要对治疗一种或同时治疗几种疾病所服用的各种药物的配伍关系进行分析和指导，避免药物之间的相互反应，从而使药效达到最好。工作人员在检测时，一般会对不同种类、不同时段、不同条件下的药物进行检测，工作量非常大。由于没有专用的存放设备，一般将检测中、检测后的药物样品暂存到统一的具有恒温冷藏、加热功能存储柜中。虽然每个检测药品上都有标签进行辨别，但是多个工作人员进行的多个疾病所使用的多个检测药品都暂存在统一的存储柜中，不但容易混淆，在取放药品时也很不方便，不利于工作效率的提高。

技术实现要素：

本实用新型要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种药理科用药箱，解决现有储存柜容易混淆利用率不高的问题。

本实用新型解决其技术问题所采用的技术方案是：一种药理科用药箱，包 括上层箱体、底层箱体和活动连接于上层箱体侧边的箱盖，所述的底层箱体内活动连接有抽屉，所述的抽屉内侧壁固定开设有半圆环形导轨，所述的导轨内活动连接盒盖一端，所述的盒盖侧壁开设有导槽，所述的底层箱体上表面固定连接有定位栓，所述的定位栓活动连接于于导槽内，所述的盒盖在抽屉关闭时闭合抽屉，所述的盒盖在抽屉拉开时张开，所述的上层箱体内侧壁固定连接有横梁，所述的上层箱体内底面固定连接有大格摆盘，所述的小格摆盘外侧壁固定连接有滑轨，所述的滑轨活动连接横梁，所述的小格摆盘可沿横梁直线运动。

作为优选方案，所述的上层箱体和底层箱体均为聚丙烯材料制成。

作为优选方案，所述的抽屉外侧壁固定连接把手。

作为优选方案，所述的箱盖和盒盖均为透明聚乙烯材料制成。

作为优选方案，所述的大格摆盘和小格摆盘内底面分别固定连接复数个隔板。

作为优选方案，所述的把手为PVC材料制成。

本实用新型的有益效果是，本实用新型的一种药理科用药箱，通过设置带有隔板的大格摆盘和可以相对大格摆盘移动的小格摆盘实现了药箱高效率空间利用和区别摆放的功能，同时通过设置带有盒盖的抽屉提高了药箱对药品保存的安全性。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的结构示意图。

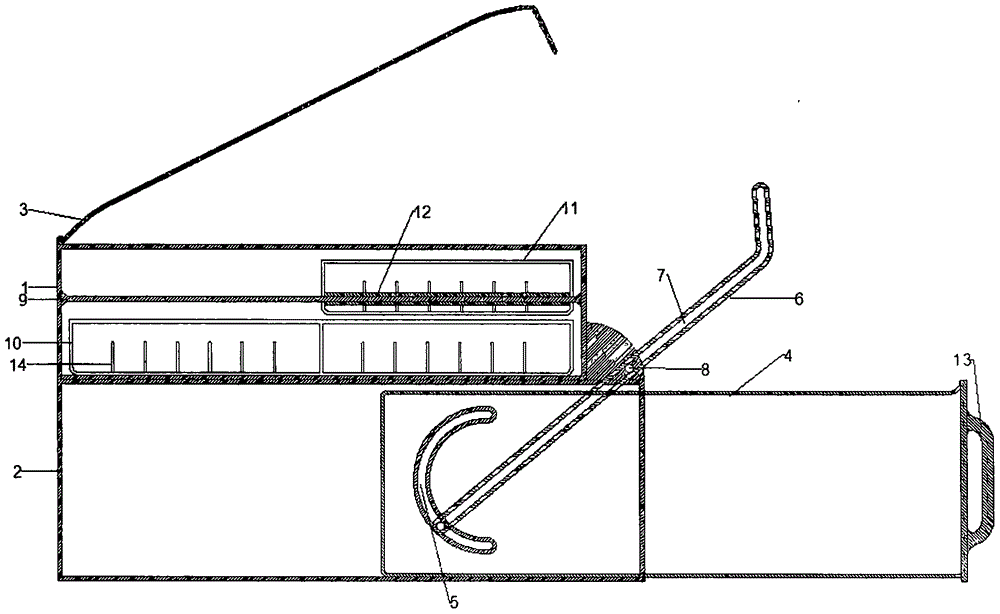

图2是本实用新型打开状态下结构示意图。

图中：1.上层箱体，2.底层箱体，3.箱盖，4.抽屉，5.导轨，6.盒盖，7.导槽，8.定位栓，9.横梁，10.大格摆盘，11.小格摆盘，12.滑轨，13.把手，14.隔板。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

图1图2所示的一种药理科用药箱，包括上层箱体1、底层箱体2和活动连接于上层箱体1侧边的箱盖3，底层箱体2内活动连接有抽屉4，抽屉4内侧壁固定开设有半圆环形导轨5，导轨5内活动连接盒盖6一端，盒盖6侧壁开设有导槽7，底层箱体2上表面固定连接有定位栓8，定位栓8活动连接于于导槽7内，盒盖6在抽屉4关闭时闭合抽屉，盒盖6在抽屉4拉开时张开，上层箱体1内侧壁固定连接有横梁9，上层箱体1内底面固定连接有大格摆盘10，小格摆盘11外侧壁固定连接有滑轨12，滑轨12活动连接横梁9，小格摆盘11可沿横梁9直线运动。

作为优选方案，上层箱体1和底层箱体2均为聚丙烯材料制成，作为优选方案，抽屉4外侧壁固定连接把手13，作为优选方案，箱盖3和盒盖6均为透明聚乙烯材料制成，作为优选方案，大格摆盘10和小格摆盘11内底面分别固定连接复数个隔板14，作为优选方案，把手13为PVC材料制成。

实施例1：在药理科日常工作中使用药箱时，一种药理科用药箱，包括上层箱体1、底层箱体2和活动连接于上层箱体1侧边的箱盖3，底层箱体2内活动 连接有抽屉4，抽屉4内侧壁固定开设有半圆环形导轨5，导轨5内活动连接盒盖6一端，盒盖6侧壁开设有导槽7，底层箱体2上表面固定连接有定位栓8，定位栓8活动连接于于导槽7内，盒盖6在抽屉4关闭时闭合抽屉，盒盖6在抽屉4拉开时张开，上层箱体1内侧壁固定连接有横梁9，上层箱体1内底面固定连接有大格摆盘10，小格摆盘11外侧壁固定连接有滑轨12，滑轨12活动连接横梁9，小格摆盘11可沿横梁9直线运动。

作为优选方案，上层箱体1和底层箱体2均为聚丙烯材料制成，作为优选方案，抽屉4外侧壁固定连接把手13，作为优选方案，箱盖3和盒盖6均为透明聚乙烯材料制成，作为优选方案，大格摆盘10和小格摆盘11内底面分别固定连接复数个隔板14，作为优选方案，把手13为PVC材料制成。

打开箱盖3可以对上层箱体1进行操作，小格摆盘11底面面积为大格摆盘10的一般，可以通过推拉小格摆盘11对下层的大格摆盘10进行操作。通过把手13来开抽屉4，盒盖6会随着抽屉4拉开长度变大其相对抽屉4张开的角度变大。

实施例2：不使用时，一种药理科用药箱，包括上层箱体1、底层箱体2和活动连接于上层箱体1侧边的箱盖3，底层箱体2内活动连接有抽屉4，抽屉4内侧壁固定开设有半圆环形导轨5，导轨5内活动连接盒盖6一端，盒盖6侧壁开设有导槽7，底层箱体2上表面固定连接有定位栓8，定位栓8活动连接于于导槽7内，盒盖6在抽屉4关闭时闭合抽屉，盒盖6在抽屉4拉开时张开，上层箱体1内侧壁固定连接有横梁9，上层箱体1内底面固定连接有大格摆盘10，小格摆盘11外侧壁固定连接有滑轨12，滑轨12活动连接横梁9，小格摆盘11可沿横梁9直线运动。

作为优选方案，上层箱体1和底层箱体2均为聚丙烯材料制成，作为优选方案，抽屉4外侧壁固定连接把手13，作为优选方案，箱盖3和盒盖6均为透明聚乙烯材料制成，作为优选方案，大格摆盘10和小格摆盘11内底面分别固定连接复数个隔板14，作为优选方案，把手13为PVC材料制成。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
