一种智能运动警示背心的制作方法

本实用新型设计背心带技术领域，特指一种智能运动警示背心。

背景技术：
：

背心带的一种穿着物，一般在夏天或者运动时使用较多，背心带的作用和普通衣物的作用一样，都是为了遮盖身体，现在人们将就文明，基本不会赤身外出，即使天热或者运动时都至少会穿着背心带；但是现有技术中的背心带，其功能单一，除了是作为衣服使用外，并无其他用途。因此，本人提出一种智能运动警示背心，将智能设备与较常穿着的衣物结合。

技术实现要素：
：

本实用新型的目的在于克服现有技术的不足，提供一种智能运动警示背心。

为了解决上述技术问题，本实用新型采用了下述技术方案：一种智能运动警示背心，包括：外壳、安装于外壳内并伸出外壳的导光管以及连接于导光管上的背心带，通过背心带将整个智能运动警示背心进行穿着；所述的外壳包括：相互扣合的上盖和下盖，上盖和下盖上的侧壁相接处设置有用于导光管伸出的安装孔，于外壳的内部对应于导光管的端部设置有发光LED，通过导光管将发光LED上的光线发散；所述的外壳内部设置有PCB板以及启动按键。

进一步而言，上述技术方案中，所述的上盖和下盖相扣合的侧壁上均对应成型有缺口，通过该缺口形成所述的供导光管伸出的安装孔。

根据权利要求所述的一种智能运动警示背心，其特征在于：所述的导光管设置有 四根，且对称地设置于外壳的上下侧，外壳上侧设置有两根导光管，下侧亦设置有两根导光管。

进一步而言，上述技术方案中，所述的导光管上对应于安装孔处设置有支撑套，以将导光管不可转动地安装于外壳内。

进一步而言，上述技术方案中，所述的PCB板安装于导光管的上方，发光LED的插脚向上弯折以穿插于PCB板中并与PCB板电性连接。

进一步而言，上述技术方案中，所述的下盖内部对应于安装孔处成型有用于导光管安装的安装位。

进一步而言，上述技术方案中，所述的外壳上设置有USB接口。

进一步而言，上述技术方案中，所述的外壳内还设置有电池。

进一步而言，上述技术方案中，所述的上盖和下盖之间设置有密封圈。

进一步而言，上述技术方案中，所述的启动按键显露于上盖。

采用上述技术方案后，本实用新型与现有技术相比较具有如下有益效果：

本实用新型在导光管上连接有背心带，背心带的自由端设置有连接件，以方便将智能运动警示背心穿着于使用者上，并且使用时通过导光管将发光LED的光线发散，使得智能运动警示背心使用时整体更加优美，更能吸引消费者。

附图说明：

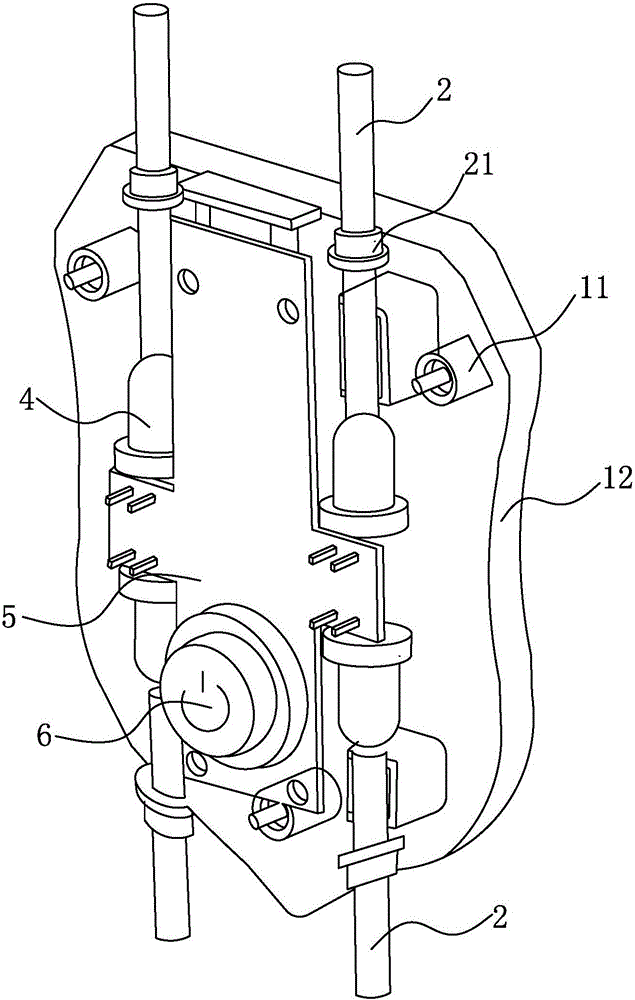

图1是本实用新型的立体图；

图2是本实用新型的分解图。

具体实施方式：

下面结合具体实施例和附图对本实用新型进一步说明。

见图1-2所示，一种智能运动警示背心，包括：外壳1、安装于外壳1内并 伸出外壳1的导光管2以及连接于导光管2上的背心带，通过背心带将整个智能运动警示背心进行穿着；所述的外壳1包括：相互扣合的上盖11和下盖12，上盖11和下盖12上的侧壁相接处设置有用于导光管2伸出的安装孔，于外壳1的内部对应于导光管2的端部设置有发光LED4，通过导光管2将发光LED4上的光线发散；所述的外壳1内部设置有PCB板5以及启动按键6。

具体而言，所述的上盖11和下盖12之间设置有密封圈，以防止灰尘和水分进入外壳1内，保证使用寿命。上盖11和下盖12相扣合的侧壁上均对应成型有缺口，通过该缺口形成所述的供导光管2伸出的安装孔。导光管2设置有四根，且对称地设置于外壳1的上下侧，外壳1上侧设置有两根导光管2，下侧亦设置有两根导光管2，下盖12内部对应于安装孔处成型有用于导光管2安装的安装位，导光管2上对应于安装孔处设置有支撑套21，以将导光管2不可转动地安装于外壳1内。所述的PCB板5安装于导光管2的上方，发光LED4的插脚向上弯折以穿插于PCB板5中并与PCB板5电性连接。外壳1上设置有USB接口7，外壳1内还设置有电池，可以通过USB接口7对电池进行充电。

在使用时，导光管2上连接有背心带，背心带的自由端设置有连接件，该连接件可以为魔术贴或者子母扣或者扣钩，以方便将智能运动警示背心穿着于使用者上。并且使用时通过导光管2将发光LED4的光线发散，使得智能运动警示背心使用时整体更加优美，更能吸引消费者。

当然，以上所述仅为本实用新型的具体实施例而已，并非来限制本实用新型实施范围，凡依本实用新型申请专利范围所述构造、特征及原理所做的等效变化或修饰，均应包括于本实用新型申请专利范围内。
