实现空气单向流动功能的动感运动文胸的制作方法

本实用新型涉及服装领域，尤其涉及女性内衣，具体是指一种实现空气单向流动功能的动感运动文胸。

背景技术：

运动文胸是当代女性的一种生活中常用的内衣，它可以帮助女性在运动的时候固定胸部，使乳房不会因为剧烈运动而造成伤害。同时，在面料上使用弹性的面料，一般用两层，并且在两层弹性面料中间设置有罩杯，这样可以使女性胸部更有型。但是，当人运动的时候会产生很多汗水，尤其胸部的汗水会很多，它们很难从文胸中排出。一般的文胸排汗的功能不好，运动文胸的面料弹性很大，对胸部要求有很好的固定作用，便于保护乳房的内部组织。但这时乳房的动感也就被固定住了，从外观看不到女性胸部的动感美。

技术实现要素：

本实用新型的目的是克服上述现有技术的缺点，提供一种能够更好的排汗且具有动感效果的运动文胸。

为了实现上述目的，本实用新型的一种实现空气单向流动功能的动感运动文胸具有如下构成：

该实现空气单向流动功能的动感运动文胸，其主要特点是，所述的文胸包括表层罩布、外层罩布、内层罩布、罩杯，所述的内层罩布和所述的外层罩布在乳房下沿的位置相缝合且共同连接在伸缩带上，所述的内层罩布和所述的外层罩布与所述的罩杯相连接，所述的表层罩布设有出气带，所述的外层罩布四周设有进气带，所述的外层罩布的内表面设有脊状结构，所述的罩杯包括罩杯外层、罩杯弹性中间层、罩杯内层、罩杯底层，所述的罩杯内层的边缘部分与所述的外层罩布相连接，所述的罩杯底层与所述的内层罩布相连接，所述的罩杯弹性中间层和所述的罩杯内层与罩杯底层边缘连接处设有单向通气自动开关。

较佳地，所述的外层罩布为弹性非透气罩布。

较佳地，所述的的脊状结构为不透气脊状结构，该脊状结构为所述的外层罩布与所述的 内层罩布之间撑起设置的数个分隔的空气通道，所述的空气通道的一端与所述的罩杯内层相连通，且该空气通道的另一端与所述的外层罩布的进气带相连通。

较佳地，所述的内层罩布为弹性透气罩布。

较佳地，所述的罩杯弹性中间层为弹性伸缩片，所述的弹性伸缩片为平面水平设置或平面向心设置，所述的弹性伸缩片外端与该罩杯外层相连接，所述的弹性伸缩片内端与该罩杯内层相连接。

较佳地，所述的罩杯弹性中间层为平面水平设置，所述的伸缩片的平面方向为与所述的内层罩布相垂直的方向，且相邻两个所述的伸缩片的距离相等；或者所述的罩杯弹性中间层为平面向心设置，所述的伸缩片的平面方向为与所述的罩杯内层的弧形表面相垂直的方向，且所述的伸缩片外端间距大于该伸缩片内端间距。

较佳地，所述的罩杯外层和所述的罩杯内层为硅胶罩杯、橡胶罩杯、塑料罩杯或者TPE罩杯。

较佳地，所述的罩杯底层为通气罩杯，该罩杯底层的外表面的横向的中间位置设有不透气隔层。

较佳地，所述的单向通气自动开关装置包括基座和活塞，所述的基座设有凹槽和通气孔，所述的活塞设有片状结构和轴，所述的活塞的片状结构安装在所述的基座凹槽中，所述的活塞的轴安装在所述的基座的通气孔中。

更佳地，所述的单向通气自动开关朝向唯一，该单向通气自动开关设置在所述的罩杯弹性中间层，所述的活塞的片状结构包括设置于所述的基座的大凹槽中的活塞大片和设置于所述的基座的小凹槽中的活塞小片，且所述的活塞大片朝向所述的伸缩片末端方向；或者所述的单向通气开关设置在所述的罩杯内层与罩杯底层边缘连接处，且所述的活塞大片朝向所述的罩杯的中央方向。

进一步更佳地，所述的基座为金属基座、硅胶基座、橡胶基座、塑料基座或者TPE基座，所述的活塞为硅胶活塞、橡胶活塞、塑料活塞或者TPE活塞。

较佳地，所述的单向通气自动开关设置在该罩杯弹性中间层，且该单向通气自动开关分别设置在所述的罩杯弹性中间层的弹性伸缩片与弹性伸缩片之间形成的水平条形空间的两端。

采用了该实用新型中的实现空气单向流动功能的动感运动文胸，通过单向通气自动开关的结构设置，在使空气只能从里向外流动过程中，起到重要的作用，保证了空气在文胸中单向流动的功能，可以使文胸更好的排出汗蒸汽。这种带有单向通气自动开关结构的罩杯不只 是用于运动文胸，也可以用在其它文胸的结构中，增加通气及动感效果，保证了空气在文胸中单向流动的功能，可以使文胸更好的排出汗蒸汽。

附图说明

图1一种实现空气单向流动功能的动感运动文胸的正面示意图。

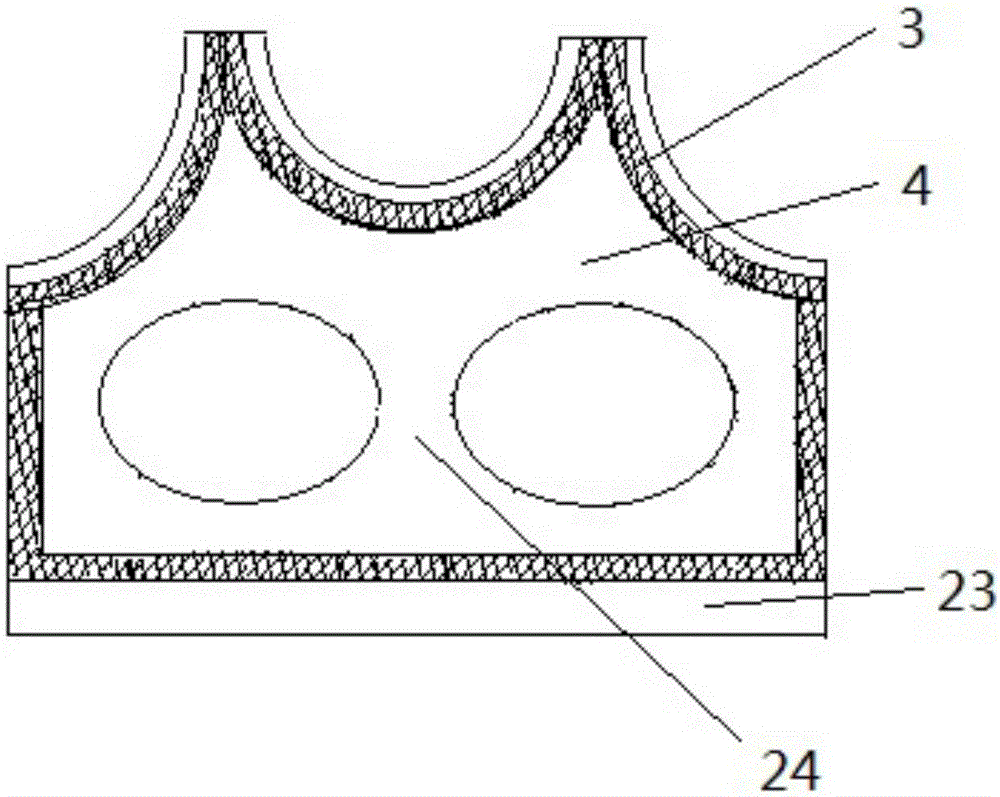

图2一种实现空气单向流动功能的动感运动文胸的外层罩布示意图。

图3一种实现空气单向流动功能的动感运动文胸的中间罩布示意图。

图4一种实现空气单向流动功能的动感运动文胸的内层罩布示意图。

图5一种实现空气单向流动功能的动感运动文胸的左罩杯伸缩片平面水平结构示意图和右罩杯伸缩片平面向心结构示意图。

图6一种实现空气单向流动功能的动感运动文胸的单向通气自动开关及其结构示意图。

图7一种实现空气单向流动功能的动感运动文胸的空气单向流通示意图。

附图说明

1 表层罩布

2 出气带

3 进气带

4 不透气层

5 脊

6 内层罩布

7 罩杯底层

8 罩杯外层

9 罩杯内层

10 罩杯中间层伸缩片

11 罩杯底层空间

12 隔层

13 单向通气自动开关

14 小凹槽

15 大凹槽

16 通气孔

17 基座

18 小片

19 大片

20 轴

21 通气槽

22 活塞

23 伸缩带

24 鸡心

具体实施方式

为了能够更清楚地描述本实用新型的技术内容，下面结合具体实施例来进行进一步的描述。

本实用新型的该实现空气单向流动功能的动感运动文胸，其中所述的文胸包括表层罩布、外层罩布、内层罩布、罩杯，所述的内层罩布和所述的外层罩布在乳房下沿的位置相缝合且共同连接在伸缩带上，所述的内层罩布和所述的外层罩布与所述的罩杯相连接，所述的表层罩布设有出气带，所述的外层罩布四周设有进气带，所述的外层罩布的内表面设有脊状结构，所述的罩杯包括罩杯外层、罩杯弹性中间层、罩杯内层、罩杯底层，所述的罩杯内层的边缘部分与所述的外层罩布相连接，所述的罩杯底层与所述的内层罩布相连接，所述的罩杯弹性中间层和所述的罩杯内层与罩杯底层边缘连接处设有单向通气自动开关。

在实际使用当中，所述的外层罩布为弹性非透气罩布；所述的的脊状结构为不透气脊状结构，该脊状结构为所述的外层罩布与所述的内层罩布之间撑起设置的数个分隔的空气通道，所述的空气通道的一端与所述的罩杯内层相连通，且该空气通道的另一端与所述的外层罩布的进气带相连通；所述的内层罩布为弹性透气罩布。

本实用新型中所述的罩杯弹性中间层为弹性伸缩片，所述的弹性伸缩片为平面水平设置或平面向心设置，所述的弹性伸缩片外端与该罩杯外层相连接，所述的弹性伸缩片内端与该罩杯内层相连接；所述的罩杯弹性中间层为平面水平设置，所述的伸缩片的平面方向为与所述的内层罩布相垂直的方向，且相邻两个所述的伸缩片的距离相等；或者所述的罩杯弹性中间层为平面向心设置，所述的伸缩片的平面方向为与所述的罩杯内层的弧形表面相垂直的方向，且所述的伸缩片外端间距大于该伸缩片内端间距。

在实际使用当中，所述的罩杯外层和所述的罩杯内层为硅胶罩杯、橡胶罩杯、塑料罩杯或者TPE罩杯；所述的罩杯底层为通气罩杯，该罩杯底层的外表面的横向的中间位置设有不 透气隔层。

本实用新型中所述的单向通气自动开关装置包括基座和活塞，所述的基座设有凹槽和通气孔，所述的活塞设有片状结构和轴，所述的活塞的片状结构安装在所述的基座凹槽中，所述的活塞的轴安装在所述的基座的通气孔中；所述的单向通气自动开关朝向唯一，该单向通气自动开关设置在所述的罩杯弹性中间层，所述的活塞的片状结构包括设置于所述的基座的大凹槽中的活塞大片和设置于所述的基座的小凹槽中的活塞小片，且所述的活塞大片朝向所述的伸缩片末端方向；或者所述的单向通气开关设置在所述的罩杯内层与罩杯底层边缘连接处，且所述的活塞大片朝向所述的罩杯的中央方向；所述的基座为金属基座、硅胶基座、橡胶基座、塑料基座或者TPE基座，所述的活塞为硅胶活塞、橡胶活塞、塑料活塞或者TPE活塞；所述的单向通气自动开关设置在该罩杯弹性中间层，且该单向通气自动开关分别设置在所述的罩杯弹性中间层的弹性伸缩片与弹性伸缩片之间形成的水平条形空间的两端。

如图1～7所示的本实用新型一种实现空气单向流动功能的动感运动文胸，包括表层罩布、外层罩布、中间罩布、内层罩布、罩杯。内层罩布和外层罩布都由具有弹性的面料制成。内层罩布和外层罩布在乳房下沿以下3厘米左右的位置缝合在一起，它们共同连接在一条伸缩带23上。外层罩布四周设置1-4厘米宽的进气带3，由大孔布料制作。中间罩布具有脊状结构5，脊是不透气材料制作，把外层罩布和内层罩布之间撑起并分隔成若干个小空间区域，脊一端从罩杯内层边缘的下方开始延伸到外层罩布的进气带3，这些小空间区域的一端通向中间的罩杯底层空间11，另一端通向外层罩布的进气带3，可以使空气从进气带输送到罩杯的底层空间。中间罩布这种结构可以不设置，或者中间罩布和外层罩布合并成一层带有脊结构的罩布。

罩杯的结构分为四层，有罩杯内层9、罩杯外层8、罩杯中间层、罩杯底层7。罩杯内层9是一层大孔的弹性面料的布，罩杯外层8是一层薄层的罩杯，罩杯中间层是很多薄层的伸缩片10。伸缩片10的厚度在0.1厘米～0.3厘米，相邻伸缩片相距0.3厘米～1.5厘米的距离。每一片伸缩片从左到右水平设置，其它伸缩片向下依次排开，形成栅栏形状。它们向外和罩杯外层8相连，向内与罩杯内层9相连。中间层伸缩片10在连接罩杯内层和外层时有两种方式：伸缩片平面平行和伸缩片平面向心。罩杯内层的边缘部分与外层罩布相连接。罩杯底层7在罩杯的最靠近皮肤的一层。它是由具有支撑作用的通气材料制作而成，厚度大约在0.5厘米～1.5厘米。罩杯底层中间位置水平方向设置一条不透气的隔层12，把罩杯底层分隔为上半区和下半区，也可以不设置隔层。

在罩杯中间层和罩杯底层空间设置了很多个可以使空气单向流动的开关：单向通气自动 开关。单向通气自动开关13的结构是由基座17和活塞22组成。基座是一块0.2厘米～0.5厘米厚的板，一边设有小凹槽14直径0.3厘米～0.8厘米，另一边设有大凹槽15直径0.5厘米～1.2厘米。凹槽中心设有通气孔16直径0.3厘米～0.8厘米，活塞是由小片18、大片19和轴20组成。小片不是完整的，有四个缺口或两个缺口。轴上有通气槽21，通气槽跟小片上的缺口相通。通气槽不是完全贯穿在轴上的，在接近大片的地方不再设置通气槽。轴与大片连接处直径增大，成椎形连接形状。大片没有缺口，是完整的片状结构。具体安装的位置是活塞的小片在基座的小凹槽中，活塞的大片在基座的大凹槽中，活塞的轴在基座的通气孔中。小片和大片的直径都大于通气孔的直径。活塞的轴的长度比基座的通气孔的厚度长，活塞的轴的直径比通气孔的直径小。活塞可以在基座的通气孔位置自由摆动，但不会脱离基座。

在罩杯外层8向上或向下晃动的过程中，罩杯外层与罩杯内层9的距离逐渐减小，最后达到罩杯外层紧压在了罩杯内层上。在这个过程中，伸缩片与伸缩片之间的空气被挤压，产生气压，由两侧排出。在罩杯中间层的伸缩片的末端设有单向通气自动开关13。空气在排出的过程中，通过气压自动打开这个开关而排出文胸。在罩杯外层回到原来位置的过程中，罩杯外层跟罩杯内层的距离逐渐拉大，由罩杯外层和罩杯内层紧压在一起，到罩杯外层和罩杯内层恢复到原来的距离，罩杯中间层的伸缩片之间会产生负压，会吸收四周空气。在罩杯底层7与内层罩布相连接的位置设置了单向通气自动开关13。因为罩杯内产生了负压，会自动打开开关，把空气从中间罩布被脊分割成的很多小的空间区域中吸收进来，进入罩杯底层空间11。罩杯底层空间和罩杯中间层是相通的，空气就可以进入到罩杯伸缩片中间。当下一次罩杯晃动时，罩杯伸缩片中的空气被挤压产生气压而通过设置在罩杯中间层边缘的单向通气自动开关而排出文胸。罩杯每晃动一次，罩杯内的空气就会被排出和吸入一次。因为单向通气自动开关只能把空气由内向外输送，所以罩杯内吸入的空气都是来自文胸内部的空气，即空气只由文胸内向罩杯内流动。文胸内缺少的空气由外罩布四周的进气带3补充进文胸内。

空气在文胸中的单向流动过程：外部空气→外罩布的进气带→罩布中间层小空间→罩杯底层单向通气自动开关→罩杯底层空间→罩杯中间层伸缩片中间→伸缩片边缘单向通气自动开关→文胸外。空气流通的动力来自于外罩杯8随着人体运动上下摆动时产生的动力，这种动力传递到伸缩片10变成压力，伸缩片中的空气被挤压排出罩杯。

单向通气自动开关的工作原理：空气的压力在小片一边和大片一边不同时会推动活塞自动移动。当空气的压力在小片一边大于在大片一边时，空气会通过小片的缺口和通气槽作用在大片上。而大片的另一边的压力小，这时大片会向大片方向移动，大片跟大凹槽底部产生很大空隙，空气会从大片周围的空隙流动到大片外侧，这时这个开关是打开的。当空气的压 力在小片一边小于在大片一边时，大片会向小片方向移动，大片与大凹槽底部紧贴在一起，会封堵住通气孔，大片一侧的空气不能进入小片一侧，这时这个开关是关闭的。这个开关只能把空气由小片向大片方向输送。当小片和大片两边的空气压力发生变化时，开关会自动打开和关闭。在罩杯中间层的伸缩片边缘部分设置有若干单向通气自动开关13。伸缩片边缘是在罩杯外层的边缘下面，在罩杯外层和罩杯内层之间。因为伸缩片的设置是水平的，所以这种开关在罩杯的两侧，一侧是靠近鸡心位置，另一侧靠近上臂位置。每两个伸缩片之间都有两个单向通气自动开关13，左右各有一个。每个罩杯在靠近鸡心的一侧罩杯外层和罩杯内层之间有10个左右的单向通气自动开关13，在靠近上臂的一侧有10个左右的单向通气自动开关13。安装的方向是开关的活塞大片向着伸缩片边缘方向，也就是罩杯外层边缘的方向，在罩杯底层7和罩杯内层之间的罩杯内层边缘下面设置若干单向通气自动开关13，安装方向是开关的活塞小片向着罩杯内层边缘的方向，开关的活塞大片向着罩杯内层中央的方向。

内层罩布在左右乳房的边缘位置与罩杯的底层相连，起到固定住乳房的作用。为了防止剧烈运动对乳房的伤害，罩杯底层可以带有钢圈结构，内层罩布弹力较大，对乳房具有托起和聚拢的作用，外层罩布伸缩性较小，不利透气材料制作。内层罩布用空隙较大的弹性面料构成，主要目的是为了便于空气流通。在乳房的边缘位置，内层罩布和外层罩布与罩杯相连接，中间罩布不与罩杯相连接。

伸缩片平面平行方式是所有的伸缩片的平面都是以平行的方式跟罩杯内外层相连接，伸缩片平面与罩杯内外层的弧形连接线也在同一平面上，这种方式的特点是伸缩片平面和伸缩片平面的距离是等距的。这种方式的连接，在人体运动时，罩杯外层上下摆动的幅度大，动感效果好。伸缩片平面向心方式是所有的伸缩片的平面方向向着罩杯内层弧度的中心，伸缩片平面与罩杯内外层的弧形连接线不在同一水平面上。这种方式的特点是伸缩片与伸缩片之间的距离不是等距的，而是呈现放射状。在与罩杯外层连接处，相邻伸缩片之间的距离较大。在与罩杯内层连接处，相邻伸缩片之间的距离稍小。这种连接方式，在人体运动时，罩杯外层上下摆动的幅度小，动感效果不明显。这两种连接方式可以根据需要选择使用。

罩杯中间层的伸缩片10具有弹性，可以随着人体的运动，而罩杯外层8会上下晃动，使乳房部位具有动感。这样，在人运动的时候产生的汗液蒸汽随着空气单向流出文胸，更容易挥发出去。这种运动文胸因为罩杯随着人体的运动而晃动，在外观上给人以动感，同时具有使文胸内的空气单向的由内部向外部流动的功能，便于排出汗液。

单向通气自动开关结构不只是可以用于运动文胸，也可以用在其它文胸的结构中，增加通气及动感效果，可以适用于其它领域。

采用了该实用新型中的实现空气单向流动功能的动感运动文胸，通过单向通气自动开关的结构设置，在使空气只能从里向外流动过程中，起到重要的作用，保证了空气在文胸中单向流动的功能，可以使文胸更好的排出汗蒸汽。这种带有单向通气自动开关结构的罩杯不只是用于运动文胸，也可以用在其它文胸的结构中，增加通气及动感效果，保证了空气在文胸中单向流动的功能，可以使文胸更好的排出汗蒸汽。

在此说明书中，本实用新型已参照其特定的实施例作了描述。但是，很显然仍可以作出各种修改和变换而不背离本实用新型的精神和范围。因此，说明书和附图应被认为是说明性的而非限制性的。
