一种运动水壶的制作方法

本实用新型涉及水壶技术领域，具体而言，涉及一种运动水壶。

背景技术：
：

运动水壶是运动爱好者常用的喝水器具，水壶可以装水，最重要是密闭性要好，且要饮水方便。现有技术的运动水壶，例如CN200920209673.2介绍了一种运动水壶，包括壶体和壶嘴，所述壶嘴内还包括一个防喷溅装置，防喷溅装置包括一个防喷溅橡胶圈和一个将防喷溅橡胶圈固定在壶嘴上的固定装置。这样的运动水壶虽然在一定程度上可以起到防溅作用，但是打开饮水的动作并不方便，况且会影响到水壶的密闭性。

技术实现要素：
：

针对上述问题，本实用新型的具体解决方案如下：

一种运动水壶，包括壶体、盖体和塞体，所述壶体的顶部设有壶口，所述壶口为开口状，壶口的外部设有壶口外螺纹，盖体的内壁上设有盖体内螺纹，所述盖体内螺纹和壶口外螺纹配合拧紧，盖体的上部设有盖体凸起，所述盖体凸起内部设有柱体腔，所述柱体腔内设有柱体，所述柱体的高度超过盖体凸起的高度；盖体凸起的内壁开有盖体槽，所述盖体槽的数量为两个，两个盖体槽对称设置；塞体安装于柱体腔的内部，塞体的两侧设有密封凸体，所述两个密封凸体与两个盖体槽嵌合安装。

按上述技术方案，盖体与壶体螺接拧紧，塞体的密封凸体嵌入盖体槽之中使盖体密封，在需要饮水的时候只需要将塞体拔出，密封凸体离开盖 体槽，这样壶体之中的饮料即可通过盖体槽、柱体腔流出，用嘴对着柱体腔即可方便饮用。

本实用新型针对现有运动水壶的密封性与方便开启性不能兼具的缺点，设计了包含密封凸体的塞体和开有盖体槽的盖体，如此，在既能保证密封性的条件下，还易于打开。

作为对本实用新型中盖体的说明，所述盖体上设有凹槽，所述凹槽为环形槽，所述凹槽的截面为凹字形。所述凹槽内套有配合圈，所述配合圈与凹槽过盈配合。所述盖体的底部设有第一加强筋，所述第一加强筋的数量为六条，两组第一加强筋对称设置，第一加强筋位于柱体的底部，且位于盖体槽的侧部。所述盖体的底部还设有第二加强筋，所述第二加强筋的数量为四条，所述四条第二加强筋周向布置在盖体的底部。盖体上的凹槽用来安装配合圈，配合圈与盖体为过盈配合，这样在需要卸下盖体的时候，只需扭动配合圈即可，配合圈为橡胶材质，可方便更换，且在转动的时候摩擦力大，不粘手。盖体底部的第一加强筋位于盖体槽的侧部，盖体与壶体的壶口拧紧的时候可能存在作用力过大影响盖体槽处的受力，设计第一加强筋用以保证此处的强度满足要求。

作为对本实用新型中塞体的说明，所述塞体内设有塞体孔，所述柱体穿过塞体孔安装。塞体为弹性材料制成，有一定的收缩性，其底部的密封凸体嵌入盖体槽之中，但是这样塞体还是不够牢固，在塞体之中开塞体孔，使柱体穿过塞体孔固定，如此，塞体更加牢固。

有益效果：

1.塞体使用食品级的硅胶材料，不伤手，大大提升了密封性能，且手感非常好；塞体顶部的外径大，使用者在使用的时候方便抓取。

2.壶体的壶口设计巧妙，与盖体配合能很好地提高其密封性，还能保证壶口的硬度要求。

3.盖体的凹槽设计独特，不仅美观，还能根据使用者的需要更换不同颜色的配合圈。

附图说明：

下面结合附图对本实用新型做进一步的说明：

图1为本实用新型的整体结构示意图；

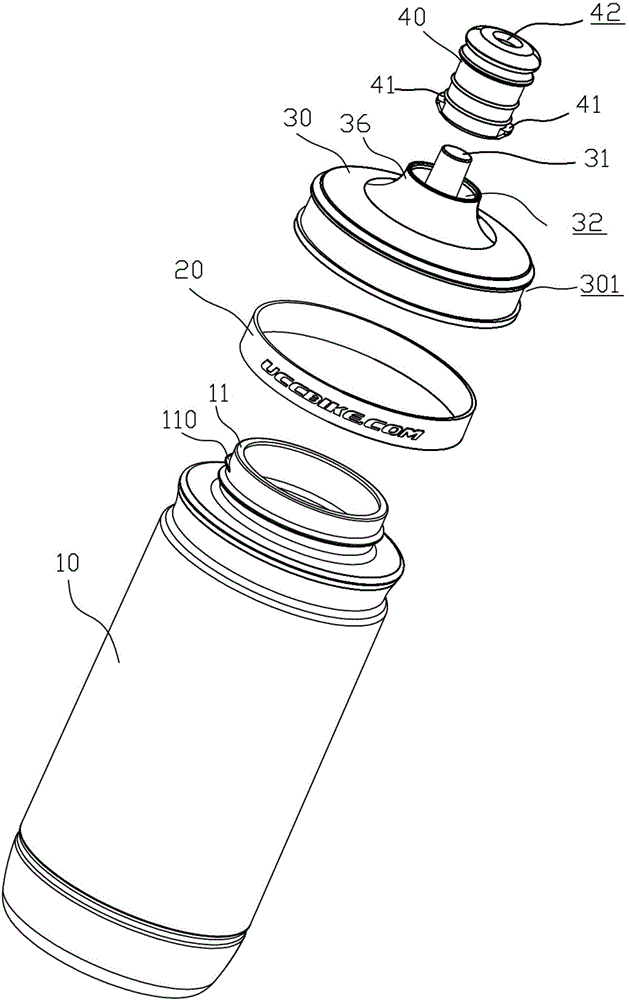

图2为本实用新型的拆分结构示意图；

图3为本实用新型的剖视结构示意图；

图4为盖体的剖视结构示意图；

图5为从盖体的下方观察所得的结构示意图；

图中：10、壶体；11、壶口；110、壶口外螺纹；20、配合圈；30、盖体；300、盖体内螺纹；301、凹槽；31、柱体；32、柱体腔；33、盖体槽；34、第一加强筋；35、第二加强筋；36、盖体凸起；40、塞体；41、密封凸体；42、塞体孔。

具体实施方式：

如图1至图5所示，一种运动水壶，包括壶体10、盖体30和塞体40，所述壶体10的顶部设有壶口11，所述壶口11为开口状，壶口11的外部设有壶口外螺纹110，盖体30的内壁上设有盖体内螺纹300，所述盖体内螺纹300和壶口外螺纹110配合拧紧，盖体30的上部设有盖体凸起36，所述盖体凸起36内部设有柱体腔32，所述柱体腔32内设有柱体31，所述柱体31的高度超过盖体凸起36的高度；盖体凸起36的内壁开有盖体槽33，所述盖体槽33的数量为两个，两个盖体槽33对称设置；塞体40安装 于柱体腔32的内部，塞体40的两侧设有密封凸体41，所述两个密封凸体41与两个盖体槽33嵌合安装。

如图2和图3所示，所述盖体30上设有凹槽301，所述凹槽301为环形槽，所述凹槽301的截面为凹字形。

如图2和图3所示，所述凹槽301内套有配合圈20，所述配合圈20与凹槽301过盈配合。

如图5所示，所述盖体30的底部设有第一加强筋34，所述第一加强筋34的数量为六条，两组第一加强筋34对称设置，第一加强筋34位于柱体31的底部，且位于盖体槽33的侧部。

如图5所示，所述盖体30的底部还设有第二加强筋35，所述第二加强筋35的数量为四条，所述四条第二加强筋35周向布置在盖体30的底部。

如图2所示，所述塞体40内设有塞体孔42，所述柱体31穿过塞体孔42安装。

实际工作中,盖体30与壶体10螺接拧紧，塞体40的密封凸体41嵌入盖体槽33之中使盖体30密封，在需要饮水的时候只需要将塞体40拔出，密封凸体41离开盖体槽33，这样壶体40之中的饮料即可通过盖体槽33、柱体腔32流出，用嘴对着柱体腔32即可方便饮用。盖体30上的凹槽301用来安装配合圈20，配合圈20与盖体30为过盈配合，这样在需要卸下盖体30的时候，只需扭动配合圈20即可，配合圈20为橡胶材质，可方便更换，且在转动的时候摩擦力大，不粘手。盖体30底部的第一加强筋34位于盖体槽33的侧部，盖体30与壶体10的壶口11拧紧的时候可能存在作用力过大影响盖体槽33处的受力，设计第一加强筋34用以保证此处的强度满足要求。塞体40为弹性材料制成，有一定的收缩性，其底部的密封凸 体41嵌入盖体槽33之中，但是这样塞体40还是不够牢固，在塞体40之中开塞体孔42，使柱体31穿过塞体孔42固定，如此，塞体40更加牢固。

以上内容仅为本实用新型的较佳实施方式，对于本领域的普通技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处，本说明书内容不应理解为对本实用新型的限制。
