具有内胆的保暖冬装的制作方法

本实用新型涉及一种保暖服装，尤其涉及一种具有内胆的保暖冬装。

背景技术：

目前，大多数的冬装采用加棉或加羽绒的方式进行保暖。但是，这种保暖衣服的保暖御寒效果不佳，尤其对于老人或小孩而言，深冬时通常需要增添多件衣服才能具有较佳的保暖效果。增添的多件衣服质量较重，不利于活动，给人们的生活带来了不便，有鉴于此，有必要对上述的冬装进行进一步的改进。

技术实现要素：

本实用新型的主要目的是提供一种具有内胆的保暖冬装，能够提升冬装的保暖效果，同时满足轻便的要求。

为实现上述目的，本实用新型采用的一个技术方案为：提供一种具有内胆的保暖冬装，包括内胆、与所述内胆可拆卸连接的衫身本体，以及安装于所述内胆上的发热组件；所述内胆与衫身本体呈内外设置，且所述发热组件位于内胆与衫身本体之间；

所述发热组件包括至少一发热片、与所述发热片电连接的电源，以及控制电源为发热片供电的开关组件；所述发热片的材质为石墨烯。

优选地，所述发热片上穿设有至少一拍扣，所述发热片通过拍扣固定于内胆上。

优选地，所述内胆靠近所述衫身本体的一侧还设置有供收纳电源的内口袋。

优选地，所述发热片的数量有四块，四块所述发热片呈方形分布于衫身本体上。

优选地，所述内胆上还设有供拆卸所述发热片及电源的开口，且所述内胆安装有供打开或闭合开口的隐形拉链。

优选地，所述衫身本体包括领部、对称设置的第一襟边及第二襟边，所述领部、第一襟边及第二襟边分别安装至少一钮门，所述内胆的对应位置设置有与钮门配合的钮扣。

优选地，所述开关组件包括接收外部红外信号的红外接收模块、对红外信号进行解析的处理器及根据处理器的控制调节发热片的温度的调节模块。

本实用新型的技术方案包括内胆、衫身本体以及发热组件，通常将内胆与衫身本体分层并可拆卸式连接，只需在内胆上设置发热组件，有利于提高冬装的生产效率以及提高保暖效果；该发热组件包括发热片及电源，发热片的面积大，并且质量较轻，能够进一步提升保暖效果以及满足使用轻便的要求；此外，石墨烯材质的发热片能够进一步提高发热效率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。

图1为本实用新型具有内胆的保暖冬装的衫身本体的结构示意图；

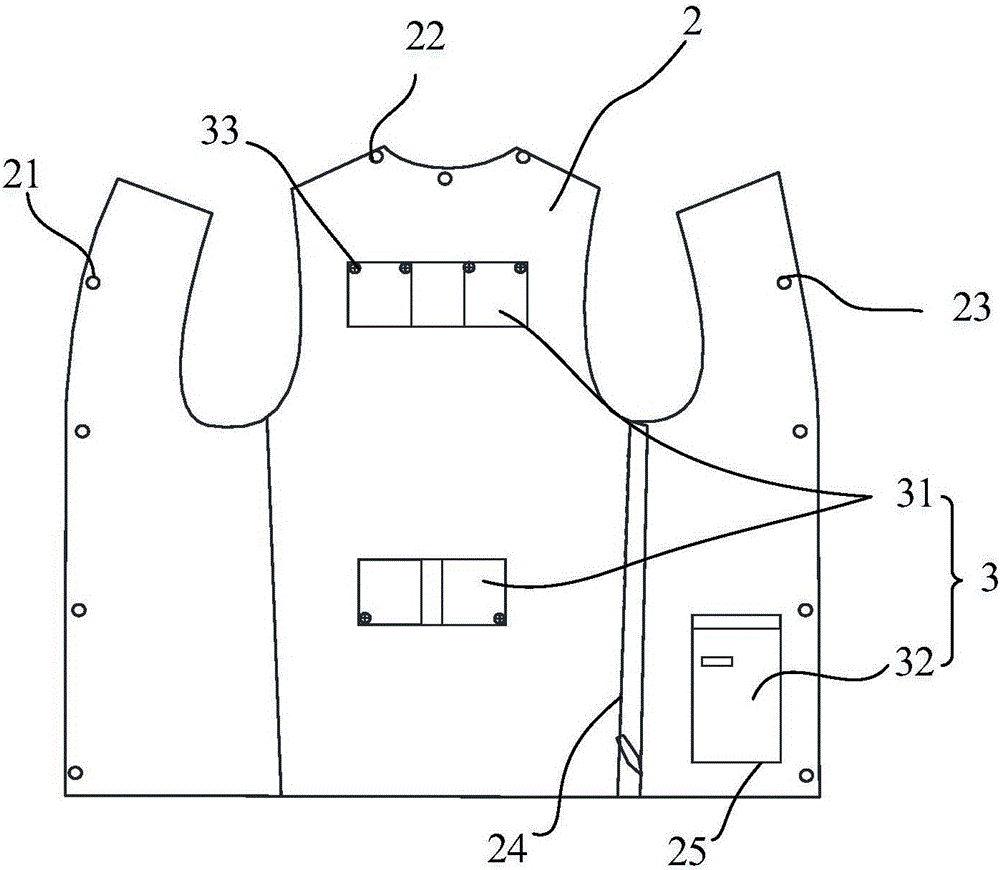

图2为本实用新型具有内胆的保暖冬装的内胆的结构示意图；

图3为图2的发热片的安装结构示意图。

附图标号说明：

衫身本体1:第一钮门11；第二钮门12；第三钮门13；口袋14；

内胆2:第一钮扣21；第二钮扣22；第三钮扣23；隐形拉链24；内口袋25；

发热组件3：发热片31；电源32；拍扣33。

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

需要说明，本实用新型中涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。

本实用新型提出了一种具有内胆的保暖冬装，该冬装具体为大衣、风衣、棉衣及羽绒服等，通过采用在内胆上安装发热组件，能够提高保暖效果。并且发热组件包括发热片及电源，质量轻，满足轻便的要求。

请参照图1及图2，在本实用新型实施例中，该具有内胆的保暖冬装包括内胆2、与所述内胆2可拆卸连接的衫身本体1，以及安装于所述内胆2上的发热组件3；所述内胆2与衫身本体1呈内外设置，且所述发热组件3位于内胆2与衫身本体1之间；

所述发热组件3包括至少一发热片31、与所述发热片31电连接的电源32，以及控制电源32为发热片31供电的开关组件，发热片31的材质为石墨烯。

本实施例中，该具有内胆的保暖冬装分成内外两层设计，内层为内胆2，外层为衫身本体1，只需要满足内胆2与衫身本体1的可拆卸连接即可，无需对衫身本体1的设计，在内胆2上单独设置发热组件3，加工方便，因此，此处的拆分结构有利于提高冬装的生产效率。另外，本实施例中的发热组件3进一步包括至少一发热片31和电源32，发热片31的面积大、质量较轻，能够快速加热，因此，具有较佳的保暖效果和使用轻便的效果。本发热片31的材质优选为石墨烯，应当指出，除石墨烯外，还可以是其它材质的发热片31。该电源32可以是蓄电池、锂电池等。

本实用新型的技术方案包括内胆2、衫身本体1以及发热组件3，通常将内胆2与衫身本体1分层并可拆卸式连接，只需在内胆2上设置发热组件3，有利于提高冬装的生产效率以及提高保暖效果；该发热组件3包括发热片31及电源32，发热片31的面积大，并且质量较轻，能够进一步提升保暖效果以及满足使用轻便的要求，此外，石墨烯材质的发热片能够进一步提高发热效率。

请参照图2及图3，在一具体的实施例中，所述发热片31上穿设有至少一拍扣33，所述发热片31通过拍扣33固定于内胆2上。本实施例中，发热片31上设置有两个拍扣33，当然，还可以在发热片31上设置一个拍扣33，具体的数量可以根据实际的设计要求来决定。优选的一个发热片31上设置的拍扣33数量为两个或三个。

在一具体的实施例中，所述内胆2靠近所述衫身本体1的一侧还设置有供收纳电源32的内口袋25。本实施例中，为了方便对电源32的收纳，可以缝制一专用的内口袋25，内口袋25的尺寸可为9cm*14cm，可以根据实际的要求来设计。当然，衫身本体也可以设置口袋14。

请参照图2及图3，在一具体的实施例中，所述发热片31的数量有四块，四块所述发热片31呈方形分布于衫身本体1上。本实施例中，发热片31的具体数量有四块，四块发热片31均布于衫身本体1上，如此，可以提高冬装的加热效率及保暖效果。

为了方便取出发热组件3，具体的，所述内胆2上还设有供拆卸所述发热片31及电源32的开口，且所述内胆2安装有供打开或闭合开口的隐形拉链24。本实施例中，通过隐形拉链24可以方便对发热组件3的安装和拆卸操作。

请参照图1和图2，在一具体的实施例中，所述衫身本体1包括领部、对称设置的第一襟边及第二襟边，所述领部、第一襟边及第二襟边分别安装至少一钮门，所述内胆2的对应位置设置有与钮门配合的钮扣。本实施例中，钮门的数量可以为11颗，3颗第二钮门12沿领部的开口边缘均匀设置，4颗第一钮门11及4颗第三钮门13分别均设于第一襟边和第二襟边。对应的内胆上分别设置有第一钮扣21、第二钮22扣及第三钮扣23。通过钮门与钮扣的配合，能够方便衫身本体1与内胆2的拆卸。

进一步的，所述开关组件包括接收外部红外信号的红外接收模块、对红外信号进行解析的处理器及根据处理器的控制调节发热片31的温度的调节模块。本实施例中，红外接收模块能够接收外部发送的红外信号，处理器对红外信号进行解析，并根据解析的数量控制调节模块对发热片31的温度进行调节。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是在本实用新型的发明构思下，利用本实用新型说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的技术领域均包括在本实用新型的专利保护范围内。
