一种智能制冷帽子的制作方法

本实用新型涉及一种智能制冷帽子。

背景技术：

夏天的时候，在炎炎烈日的户外，帽子几乎成了出门必备。为了更凉快些，现在又出现了帽子上带个小风扇，有时也不那么管用，在特别热的时候，感觉风扇中吹出来的也都是热风，给人们出行带了了很大的困扰。

技术实现要素：

本实用新型的目的是提供一种制冷效果更好的智能制冷帽子。

实现本实用新型目的的技术方案是：一种智能制冷帽子，包括帽子本体；所述帽子本体包括由外至内设置的纺织层、金属层以及凝胶层；所述帽子本体的顶部设有控制盒；所述控制盒内设有单片机、制冷芯片和电池组，控制盒上设有按键组；所述制冷芯片包括上侧的散热端和下侧的制冷端；所述金属层紧贴设置在制冷端下侧；所述制冷芯片、按键组与单片机电性连接；所述电池组为其他组件供能。

所述帽子本体外侧面上设有温度传感器；所述温度传感器与单片机电性连接。

所述制冷芯片的散热端上设有散热器。

所述散热器上方设有散热风扇；所述散热风扇与单片机电性连接。

所述帽子本体前侧设有帽檐；所述帽檐内嵌设有电动风扇；所述电动风扇与单片机电性连接。

采用了上述技术方案，本实用新型具有以下的有益效果：(1)本实用新型的帽子本体顶部设有控制盒，控制盒内设有制冷芯片，帽子内侧设有凝胶层，利用制冷芯片制冷、凝胶层传递温度来实现制冷功能，制冷效果更好，给人夏日出行带来很大的便利。

(2)本实用新型的帽子本体外侧面上设有温度传感器，可以根据室外温度自行开启制冷芯片，灵活性更好。

(3)本实用新型的帽子本体前侧设有帽檐，帽檐内嵌设有电动风扇，降温方式多样，效果很好。

附图说明

为了使本实用新型的内容更容易被清楚地理解，下面根据具体实施例并结合附图，对本实用新型作进一步详细的说明，其中

图1为本实用新型的结构示意图。

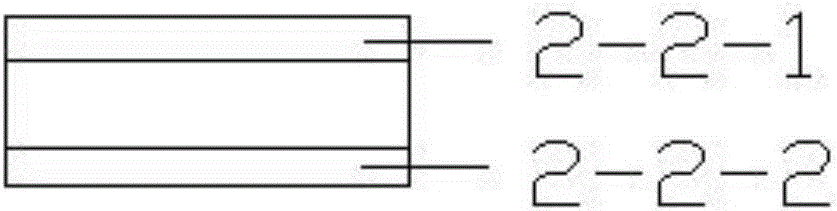

图2为图1中的制冷芯片结构示意图。

图3为图1的电路模块图。

具体实施方式

(实施例1)

见图1至图3所示，本实施例的一种智能制冷帽子，包括帽子本体1。帽子本体1包括由外至内设置的纺织层1-1、金属层1-2以及凝胶层1-3，帽子本体1的顶部设有控制盒2。

控制盒2内设有单片机2-1、制冷芯片2-2和电池组2-3，控制盒2上设有按键组2-4。制冷芯片2-2包括上侧的散热端2-2-1和下侧的制冷端2-2-2。金属层1-2紧贴设置在制冷端2-2-2下侧。制冷芯片2-2、按键组2-4与单片机2-1电性连接。电池组2-3为其他组件供能。帽子本体1外侧面上设有温度传感器1-4，温度传感器1-4与单片机2-1电性连接。制冷芯片2-2的散热端2-2-1上设有散热器2-5，散热器2-5上方设有散热风扇2-6，散热风扇2-6与单片机2-1电性连接。帽子本体1前侧设有帽檐3，帽檐3内嵌设有电动风扇3-1，电动风扇3-1与单片机2-1电性连接。

以上所述的具体实施例，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
