一种新型多方向行李箱的制作方法

本实用新型涉及行李箱的技术领域，特别是一种新型多方向行李箱的技术领域。

背景技术：

行李箱是日常出行的常用工具，用来装行李，具有结实耐用，美观大方的优点，出行过程中，通常行李箱并不能容纳所有物品，一些吃食饮料和随身背包要背着或提着，行李太多常手忙脚乱，而且在候车过程或乘车过程中，遇到没有座位时，行李箱太窄也不适合坐。传统行李箱结构简单，使用过程中常显笨重，已经不能很好的满足人们的需求。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种新型多方向行李箱，能够使通过设置可旋转的拉杆，改变拉杆的方向，通过在背面设置第二滚轮，优化行李箱的行走方式，使用方便，设计合理。

为实现上述目的，本实用新型提出了一种新型多方向行李箱，包括箱体、套筒、拉杆、第一滚轮和第二滚轮，所述箱体的两侧对称设置有套筒，所述拉杆和套筒套接安装，所述拉杆位于套筒内，所述第一滚轮和箱体的底面配合安装，所述第一滚轮的数量为4个，所述箱体的背面设置有4-8个凹陷，所述第二滚轮和凹陷配合安装。

作为优选，所述箱体包括上箱体和下箱体，所述上箱体和下箱体通过拉链配合安装，所述下箱体的顶面设置有第一把手，所述下箱体上设置有凹槽，所述凹槽内设置有旋转销，所述下箱体的侧面设置有第二把手，所述套筒的顶部侧部设置有孔一，所述孔的外侧设置有插销。

作为优选，所述套筒的顶部设置有弹簧销。

作为优选，所述拉杆为伸缩结构，所述拉杆的底部设置有孔二，所述拉杆的顶部设置有把手套。

作为优选，所述第一滚轮为万向轮。

本实用新型的有益效果：本实用新型通过将套筒和第二滚轮应用在行李箱设备中，能够具有两种使用方式，优化行李箱的功能，能够搭载随身物品，减轻负荷，能够临时休息，缓解疲劳，同时使用方便，设计合理。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

附图说明

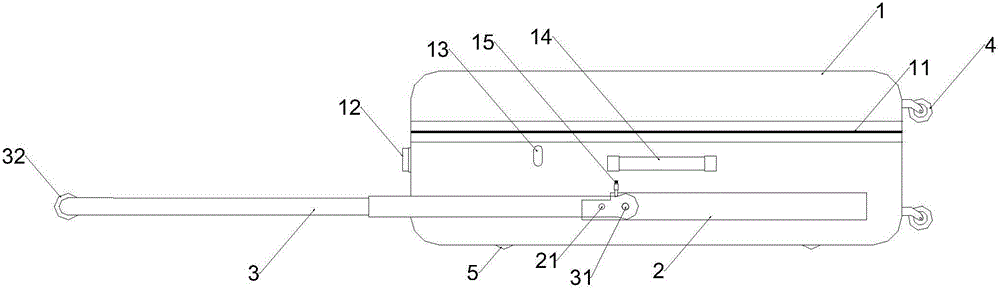

图1是本实用新型一种新型多方向行李箱的关闭状态侧视结构图；

图2是本实用新型一种新型多方向行李箱的打开状态侧视结构图；

图3是本实用新型一种新型多方向行李箱的打开状态侧视图。

图中：1-箱体、11-拉链、12-第一把手、13-旋转销、14-第二把手、15-插销、2-套筒、21-弹簧销、3-拉杆、31-孔二、32-把手套、4-第一滚轮、5-第二滚轮。

具体实施方式

参阅图1、图2和图3，本实用新型一种新型多方向行李箱，包括箱体1、套筒2、拉杆3、第一滚轮4和第二滚轮5，所述箱体1的两侧对称设置有套筒2，所述拉杆3和套筒2套接安装，所述拉杆3位于套筒2内，所述第一滚轮4和箱体1的底面配合安装，所述第一滚轮4的数量为4个，所述箱体1的背面设置有4-8个凹陷，所述第二滚轮5和凹陷配合安装。所述箱体1包括上箱体和下箱体，所述上箱体和下箱体通过拉链11配合安装，所述下箱体的顶面设置有第一把手12，所述下箱体上设置有凹槽，所述凹槽内设置有旋转销13，所述下箱体的侧面设置有第二把手14，所述套筒2的顶部侧部设置有孔一，所述孔的外侧设置有插销15。所述套筒2的顶部设置有弹簧销21。所述拉杆3为伸缩结构，所述拉杆3的底部设置有孔二31，所述拉杆3的顶部设置有把手套32。所述第一滚轮4为万向轮。

本实用新型工作过程：

本实用新型一种新型多方向行李箱在工作过程中，首先拉开拉链11，将行李装入箱体1中，拉上拉链11并上锁，随身物品较少时，向外拉动拉杆3，拉杆3的底部被插销15卡住，拉动把手套32，第一滚轮4滚动，带动箱体1行走；随身物品较多时，拔出插销15，向外拉动拉杆3，当孔二31移动到弹簧销21的位置时，弹簧销21插入孔二31中，向上旋转拉杆3，越过旋转销13后，将旋转销13旋至垂直方向，拉杆3卡在旋转销13上，将物品放在箱体1上，拉动把手套32，第二滚轮5滚动，带动箱体1行走，使用完毕后，将旋转销13旋转至凹槽内，向下旋转拉杆13至水平，拔出弹簧销21，将拉杆3推回至套筒2中。

本实用新型一种新型多方向行李箱，设备通过将套筒2和第二滚轮5应用在行李箱中，能够具有两种使用方式，优化行李箱的功能，能够搭载随身物品，减轻负荷，能够临时休息，缓解疲劳，同时使用方便，设计合理。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
