一种可快速挽起袖子的电加热服的制作方法

本实用新型涉及一种可快速挽起袖子的电加热服。

背景技术：

电加热服用于寒冷的户外场所穿戴，特别是对于夜钓爱好者，晚上温度比较低，在钓鱼运动中经常需要捋起袖子，将手臂露在外面，以便钓鱼时快速准确的进行一些操作。先有服装包括本体部分和袖子部分，袖子部分通过缝合固定连接在本体部分，穿这样的服装导致在钓鱼过程中只能通过捋起袖子来露出手臂，且露出手臂的部分较少，因此对钓鱼运动形成了一定的阻碍作用，而且由于电加热服怕水，对钓鱼运动形成更多的阻碍。

技术实现要素：

为了克服上述现有技术的不足之处，本实用新型提供一种可快速挽起袖子的电加热服，该电加热服能够在使用时快速挽起袖子，露出手臂，同时兼具加热功能。

为实现上述目的，本实用新型采用如下技术方案：一种可快速挽起袖子的电加热服，包括服装本体、袖子、加热装置、电池和控制器，所述袖子与服装本体连接，所述袖子靠近服装本体一侧设有拉链，所述拉链从袖子与衬衫本体的部分开始直至袖口部位，所述服装本体的肩膀处设有与袖口处设有可配合的魔术贴或按扣，所述服装本体及袖子内设有加热装置，所述加热装置连接有电池，所述加热装置为呈矩 阵分布的发热单元，所述发热单元包括发热二极管、导热外壳、底板、驱动电路、控制单元，所述导热外壳设置在底板上，所述发热二极管设置在底板的导热外壳内并连接有驱动电路，所述驱动电路与控制器连接，前述服装本体上设有口袋，所述电池放置在该口袋内。

在上述技术局方案中，所述导热外壳内的发热二极管数量至少为1。

在上述技术方案中，所述底板为耐高温、强度高且质量轻的塑料板。

在上述技术方案中，所述电池外设置有电池盒，所述电池盒为防火PVC制成。

在上述技术方案中，所述袖子上设有挡住拉链的挡风条，所述挡风条缝制在袖子上，挡风条遮盖住拉链。

本实用新型的有益效果是：在夜钓的时候，钓鱼运动者可以在寒冷的时候打开加热装置，使身体温暖，而且在遇到突然需要将手臂露出的情况时，由于单个发热单元体积小，各个加热单元并不是整体式固定，所以可以迅速将两个袖子上的拉链拉开，并将袖口部位粘结到肩膀处，快速的露出手臂进行钓鱼操作，当需要放下袖子时，将魔术贴或按扣拉开，放下袖口，将拉链头拉到袖口部位即可。

附图说明

图1为本实用新型的结构示意图。

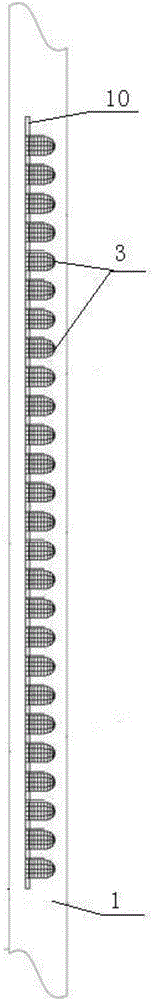

图2为加热装置在服装本体或袖子中的结构示意图。

图3为单个加热装置的结构示意图。

其中：1.服装本体，2.袖子，3.加热装置，4.电池，5.控制器，6.拉链，7.魔术贴，8.发热二极管，9.导热外壳，10.底板，11.驱动电路，12.口袋，13.电池盒，14.挡风条。

具体实施方式

下面结合附图及具体实施例对本实用新型作进一步说明。

如图1、图2和图3所示的一种可快速挽起袖子的电加热服，包括服装本体1、袖子2、加热装置3、电池4和控制器5，所述袖子2与服装本体1连接，所述袖子2靠近服装本体1一侧设有拉链6，所述拉链6从袖子2与衬衫本体1的部分开始直至袖口部位，所述服装本体1的肩膀处设有与袖口处设有可配合的魔术贴7，所述服装本体1及袖子2内设有加热装置3，所述加热装置3连接有电池4，所述加热装置3为呈矩阵分布的发热单元，所述发热单元包括包括发热二极管8、导热外壳9、底板10、驱动电路11、控制单元4，所述导热外壳9设置在底板10上，所述发热二极管8设置在底板10的导热外壳9内并连接有驱动电路11，所述驱动电路11与控制器4连接，前述服装本体1上设有口袋12，所述电池4放置在该口袋12内。底板10通过柔性材料互相连接。

在上述技术局方案中，所述导热外壳9内的发热二极管数量至少为1。

在上述技术方案中，所述底板10为耐高温、强度高且质量轻的塑料板。

在上述技术方案中，所述电池4外设置有电池盒13，所述电池 盒13为防火PVC制成。

在上述技术方案中，所述袖子2上设有挡住拉链的挡风条14，所述挡风条14缝制在袖子上，挡风条14遮盖住拉链6。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。
