一种太阳能充气衣服的制作方法

本实用新型涉及服装技术领域，尤其涉及一种太阳能充气衣服。

背景技术：

如今，人们的衣服大多采用棉、麻、丝等材料缝制而成，这种衣服可在日常生活中对人体起到保暖和保护的作用。但当人们外出时，为了适应气候的变换，往往需要携带大量衣物，以便于更换来使用温差的变化，这造成了人们外出时极大的不变。

因此，寻求更合适合的衣物以解决现有技术中存在的上述问题，是本领域技术人员非常关心的课题。

技术实现要素：

本实用新型的目的在于提供一种太阳能充气衣服，可根据环境温度的变化灵活改变保温效果，且携带使用方便，节能环保。

为了实现上述目的，本实用新型提供了如下的技术方案：

一种太阳能充气衣服，包括面料外层、气囊内层和固定在所述面料外层和/或所述气囊内层上的充气装置，所述气囊内层上设有进气口和出气口，所述充气装置的充气口与所述进气口连通；所述面料外层的外侧面还固定有光伏组件，所述光伏组件与所述充气装置电性连接。

优选地，所述气囊内层包括气囊背心和分别与所述气囊背心连通的气囊衣领和气囊袖子。

优选地，所述气囊背心、所述气囊衣领和所述气囊袖子为一体成型结构。

优选地，所述气囊内层上集成有充放气阀门，所述充放气阀门包括阀门底座、与所述阀门底座连接的第一气道，所述第一气道的顶端开口为所述出气口；还包括与所述第一气道插接的第二气道，所述第二气道中设有阀芯，所述第二气道的顶端开口为所述进气口。

优选地，所述进气口的周向外边缘连接有环形的阀门顶盖，所述阀门顶盖通过连接带与所述阀门底座或所述第一气道的外侧固定连接。

优选地，所述第一气道的内侧壁上设有一组或多组环形凹槽，所述第二气道的外侧壁上设有一组或多组与所述环形凹槽卡接配合的环形凸起。

优选地，所述充放气阀门集成在所述气囊背心上。

优选地，所述充气装置包括电性连接的锂电池和充气泵。

优选地，所述充气装置固定在所述面料外层的内侧面上，且所述充气泵上的充气叶片穿过所述面料外层设置。

优选地，所述光伏组件固定在所述面料外层外侧面的背部。

本实用新型提供了一种新型的太阳能充气衣服，采用光伏组件利用太阳能转换为电能，驱动充气装置为衣服中的气囊内层充气，充气后的气囊内层和面料外侧共同起到保暖的作用，有效地提高了衣服的保暖性能；当温度升高时，通过气囊内层的出气口放气，降低保暖效果以随时适应温度的变化。充气后的衣服还可用作救生衣使用。因此，该太阳能充气衣服可代替多件普通衣物，功能多样，保暖性能灵活可靠，便于携带，充气方便且环保。

附图说明

为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，并将结合附图对本发明的具体实施例作进一步的详细说明，其中

图1为本实用新型实施例提供的太阳能充气衣服未充气状态的后视图；

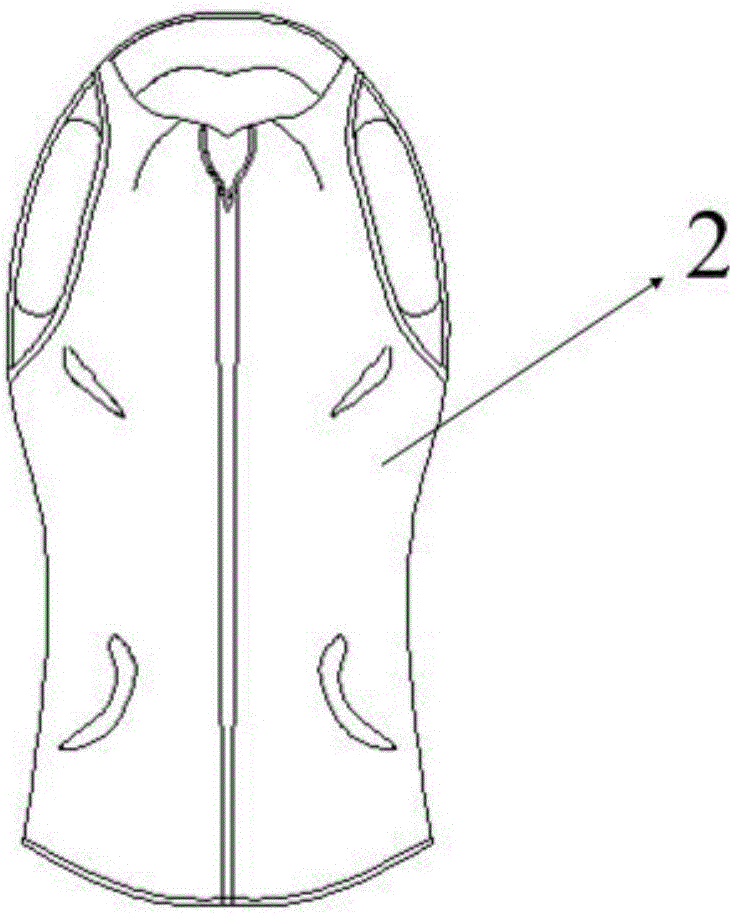

图2为本实用新型实施例中气囊内层未充气状态的主视图；

图3为本实用新型实施例中气囊内层充气状态的主视图；

图4为本实用新型实施例中充放气阀门的结构示意图；

图5为图4中充放气阀门的半剖视图。

其中上述附图中的标号说明如下：

1-面料外层，2-气囊内层，3-充气装置，4-光伏组件，5-充放气阀门；

21-气囊背心，22-气囊衣领，23-气囊袖子；

51-阀门底座，52-第一气道，53-第二气道，54-阀芯，55-阀门顶盖，56-连接带；

a-进气口，b-出气口，c-环形凹槽，d-环形凸起，e-进气叶片。

具体实施方式

为了使本领域技术人员更好地理解本实用新型的技术方案，下面将结合具体实施例对本方案作进一步地详细介绍。

参考图1～3，本实用新型实施例提供的太阳能充气衣服，包括面料外层1、气囊内层2和充气装置3，所述充气装置3固定在所述面料外层1上或所述气囊内层2上，也可选择将所述充气装置3固定连接在所述面料外层1和所述气囊内层2之间，借助所述充气装置3将所述面料外层1和所述气囊内层2相连。所述气囊内层2上设有进气口a和出气口b，所述充气装置3的充气口与所述进气口a连通；所述面料外层1的外侧面还固定有光伏组件4，所述光伏组件4与所述充气装置3电性连接。所述光伏组件4的正负极与所述充气装置3的电路用电缆焊接导通，光伏组件4将接收的太阳能转化为电能，为充气装置3提供能量对气囊内层2进行充气，充气方便且环保，节省能源。

在外界环境温度较低时，充气后的气囊内层2与面料外层1共同起到保暖的作用，保暖效果可增加20％左右；当外界环境温度升高后，可通过所述出气口b放气，调整所述气囊内层2中的充气量，从而改变保温衣服的保温性能。该衣服的保温性能灵活可调，可同时起到多件普通衣物的保温效果，有效解决了外出携带衣服不便的问题。

另外，充气后的衣服可增加10Kg以上的浮力，能够充当救生衣使用，使得该衣服具有多功能性。

在本实用新型实施例中，所述气囊内层2包括气囊背心21和分别与所述气囊背心21连通的气囊衣领22和气囊袖子23。所进气口a和所述出气口b可设置在任意部位的气囊上，通过进气口a与充气装置3连通，气体依次进入各个部位的气囊中。在温度较高时，放掉气体后，可将所述气囊衣领22折入脖颈处，将气囊袖子23折入肩处，使得人体感觉更加凉爽。所述面料外侧1可具备与所述气囊内层2对应的背心、衣领和衣袖，也可只具备背心和衣领或只有背心。

所述面料外层1和所述气囊内层2除了上述通过充气装置3连接在一起外，还可选择在背心边缘处进行连接。

所述气囊背心21、所述气囊衣领22和所述气囊袖子23可分别为独立的气囊结构，然后通过气管连接。但为了避免气管连接处不平整影响舒适性，在本实用新型实施例中，所述气囊背心21、所述气囊衣领22和所述气囊袖子23为一体成型结构。

各部分的气囊可选择尼龙或PVC等可充气材料。

优选地，所述气囊内层2上集成有充放气阀门5，所述充放气阀门5的结构如图4和图5所示，所述充放气阀门5包括阀门底座51、与所述阀门底座51连接的第一气道52，所述第一气道52的顶端开口为所述出气口b；还包括与所述第一气道52插接的第二气道53，所述第二气道53中设有阀芯54，所述第二气道53的顶端开口为所述进气口a。

所述进气口a与充气装置3的充气口相连，充气时，气体推动阀芯54打开，通过插接在一起的所述第一气道52和所述第二气道53进入气囊内层2中；当需要放气时，拔开所述第一气道52和所述第二气道53，气体从所述出气口b处放出。

进一步地，所述进气口a的周向外边缘连接有环形的阀门顶盖55，所述阀门顶盖55通过连接带56与所述阀门底座51或所述第一气道52的外侧固定连接。所述第二气道53与所述第一气道51插接后，所述阀门顶盖55与所述出气口b的端面处贴合，提高密封性，并且，通过所述连接带56将所述充放气阀门5形成一个整体结构，防止部件丢失。

另外，所述第一气道52的内侧壁上设有一组或多组环形凹槽c，所述第二气道53的外侧壁上设有一组或多组与所述环形凹槽c卡接配合的环形凸起d，以确保所述第一气道52与所述第二气道53配合牢靠。

优选地，所述充放气阀门5集成在所述气囊背心21上，以不影响所述气囊衣领22和所述气囊袖子23在放气状态下的折叠使用。

在本实施例中使用的所述充气装置3包括电性连接的锂电池和充气泵，所述光伏组件4产生的电能对所述锂电池充电，可通过控制开关，控制锂电池对充气泵供电，从而开启或关闭充气泵，保证随时对衣服充气。

所述充气装置3优选固定在所述面料外层1的内侧面上，但所述充气泵上的充气叶片e穿过所述面料外层1设置，以便更好地吸入空气。

进一步地，所述充气装置3中还设有温度传感器，用于感知人体温度，当人体温度低于正常体温时，充气装置3自动开启进行充气。

另外，本实施例中所述光伏组件4可选择砷化镓太阳能电池或CIGS，将太阳能转化为电能后给充气装置3中的锂电池充电。

以上依据图式所示的实施例详细说明了本实用新型的构造、特征及作用效果，以上所述仅为本实用新型的较佳实施例，但本实用新型不以图面所示限定实施范围，凡是依照本实用新型的构想所作的改变，或修改为等同变化的等效实施例，仍未超出说明书与图示所涵盖的精神时，均应在本实用新型的保护范围。
