一种带闹钟的震动足套袜的制作方法

本实用新型是一种带闹钟的震动足套袜，属于生活设备领域。

背景技术：

现有技术中，古语说“日上三竿”说的就是人们起床比较困难，早上总是不容易起床，特别是冬天的早上更是如此。如果说早上起床的时候，脚底有个按摩的设备，总是在哪里痒痒的刺激脚底板，那么早上是不是会更容易清醒过来，这样就不会因为不能早起迟到。同时，人体脚部是人的第二心脏，通过脚部的按摩可以起到通经活血的作用，使人精神焕发，减少疾病，所以现代很多人喜欢夜走，还有脚底按摩都是为了刺激脚底的穴位，保养身体。现研发一款脚部足套产品，具有脚底按摩的作用，同时又能帮助犯困的人准时早起，所以需要一种带闹钟的震动足套袜来实现上述目的。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种带闹钟的震动足套袜，以解决上述背景技术中提出的问题，本实用新型使用方便，便于操作，稳定性好，可靠性高。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种带闹钟的震动足套袜，包括结构部分以及控制部分，所述结构部分由足套袜、限位孔、充电触点、控制盒、橡胶垫、固定盒、蓄电池以及振动电机组成，所述足套袜的侧面固定有控制盒，所述足套袜的下端分布有限位孔，所述足套袜下端的中间位置固定有固定盒，所述固定盒的下端固定有充电触点，所述固定盒的上端装配有橡胶垫，所述固定盒内部的上端位置装配有振动电机且所述振动电机安装在橡胶垫的下侧，所述蓄电池位于固定盒的内部且具体安装在振动电机的下端，所述蓄电池与充电触点连接在一起，所述控制部分由无线通信模块、单片机、继电器、存储器以及压力传感器组成，所述无线通信模块、单片机、继电器以及存储器位于控制盒的内部，所述压力传感器安装在固定盒的下端面上，所述无线通信模块与单片机双向电性连接，所述压力传感器与单片机单向电性连接，所述单片机与存储器单向电性连接，所述单片机与继电器单向电性连接，所述继电器与振动电机单向电性连接。

进一步地，所述足套袜的下端开设有通孔且通孔与充电触点对齐。

进一步地，所述限位孔设置有八个且八个限位孔呈正方形进行排列。

进一步地，所述固定盒经过防水处理。

进一步地，所述无线通信模块为wifi通信模块。

本实用新型的有益效果：本实用新型的一种带闹钟的震动足套袜，通过添加振动电机一方面便于在闹钟响起时达到提醒使用者起床的目的，另一方面则便于对使用者的脚部进行按摩，该设计实现了一物两用的目的，大大减少了使用者的成本投入，而限位孔的设计则实现对固定盒的固定，而固定盒经过防水处理则实现对内部蓄电池的保护，另外压力传感器的设计则实现对固定盒下端压力的检测，而无线通信模块则将本实用新型与外界的接收设备联系到一起，符合现代社会关于物联网发展的需求，本实用新型使用方便，便于操作，稳定性好，现代化程度高。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种带闹钟的震动足套袜的结构示意图；

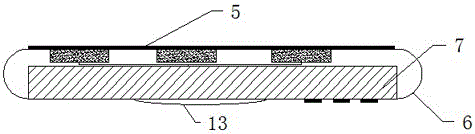

图2为本实用新型一种带闹钟的震动足套袜中固定盒的剖面结构示意图；

图3为本实用新型一种带闹钟的震动足套袜的工作原理示意图；

图中： 1-足套袜、2-限位孔、3-充电触点、4-控制盒、5-橡胶垫、6-固定盒、7-蓄电池、8-无线通信模块、9-单片机、10-继电器、11-振动电机、12-存储器、13-压力传感器。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2与图3，本实用新型提供一种技术方案：一种带闹钟的震动足套袜，包括结构部分以及控制部分，结构部分由足套袜1、限位孔2、充电触点3、控制盒4、橡胶垫5、固定盒6、蓄电池7以及振动电机11组成，足套袜1的侧面固定有控制盒4，足套袜1的下端分布有限位孔2，限位孔2的设计则实现对固定盒6的固定，固定盒6经过防水处理则实现对内部蓄电池7的保护，另外压力传感器13的设计则实现对固定盒6下端压力的检测，足套袜1下端的中间位置固定有固定盒6，固定盒6的下端固定有充电触点3，固定盒6的上端装配有橡胶垫5，固定盒6内部的上端位置装配有振动电机11且振动电机11安装在橡胶垫5的下侧，通过添加振动电机11一方面便于在闹钟响起时达到提醒使用者起床的目的，另一方面则便于对使用者的脚部进行按摩，该设计实现了一物两用的目的，大大减少了使用者的成本投入，蓄电池7位于固定盒6的内部且具体安装在振动电机11的下端，蓄电池7与充电触点3连接在一起。

控制部分由无线通信模块8、单片机9、继电器10、存储器12以及压力传感器13组成，无线通信模块8、单片机9、继电器10以及存储器12位于控制盒4的内部，压力传感器13安装在固定盒6的下端面上，无线通信模块8与单片机9双向电性连接，无线通信模块8则将本实用新型与外界的接收设备联系到一起，符合现代社会关于物联网发展的需求，压力传感器13与单片机9单向电性连接，单片机9与存储器12单向电性连接，单片机9与继电器10单向电性连接，继电器10与振动电机11单向电性连接。

足套袜1的下端开设有通孔且通孔与充电触点3对齐，限位孔2设置有八个且八个限位孔2呈正方形进行排列，固定盒6经过防水处理，无线通信模块8为wifi通信模块。

具体实施方式：在进行使用时，首先工作人员对本实用新型进行检查，检查是否存在缺陷，如果存在缺陷的话就无法进行使用了，此时需要通知维修人员进行维修，如果不存在问题的话就可以进行使用，使用时，首先通过充电触点3与外界的电源连接在一起，进而达到对蓄电池7充电的目的，充电完成后使用者将足套袜1穿在自己的脚上，然后通过手机进行定时操作，完成定时后即可进行睡眠了，在时间到达预订的时间时，此时，手机通过无线通信模块8将指令传输到单片机9中，在单片机9中对指令进行分析处理后通过继电器10控制振动电机11响起，进而达到唤醒使用者的目的，使用者站起来，此时，脚部的压力传感器13检测数据，并将检测的数据传输到单片机9中，经过单片机9中分析处理后确定此时使用者处于站立状态，继而单片机9通过继电器10关闭振动电机11，继而起到闹钟的作用。

另外如果使用者需要进行按摩的话，通过手机发出启动振动电机11的指令，进而指令传输到单片机9中，经过单片机9的分析处理后通过继电器10控制振动电机11启动，进而起到按摩的目的。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
