化妆用便捷眉笔的制作方法

本实用新型涉及化妆用品技术领域，具体为一种化妆用便捷眉笔。

背景技术：

目前，市售的眉笔多种多样，具体分为两大类，分别为纸卷笔和木轴笔，这两类眉笔在使用前，均需要使用者对眉笔的笔端进行剥皮或切削处理，使得眉笔的笔芯裸露出来，以方便描眉，眉笔在进行剥皮和切削的过程中，使用者容易将眉笔芯折断，造成不必要的浪费，同时现有的眉笔，通常只是具备一种颜色，使用者如若想更换不同描眉的颜色，就必须要购买多支眉笔，这样不仅造成浪费，同时还为使用者的携带带来不便。

技术实现要素：

本实用新型的目的在于提供一种化妆用便捷眉笔，具备使用方便以及能够携带不同颜色眉笔芯的优点，解决了现有技术中眉笔使用不便和颜色单一的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种化妆用便捷眉笔，包括主笔筒和副笔筒，所述主笔筒的左端螺纹连接有副笔筒，所述副笔筒的内侧设有旋转筒，所述旋转筒的左端设有笔头，所述旋转筒的内侧通过螺旋槽活动安装有移动块，所述移动块的左侧设有固定卡，所述固定卡的内侧固定有眉笔芯，所述主笔筒左端的内腔设有顶帽，所述顶帽右侧的内腔固定有备用笔芯，所述顶帽左侧的内腔固定安装有伸缩杆，所述伸缩杆远离顶帽的一端与移动块相连接，所述伸缩杆的内侧环形设有限位槽，所述限位槽呈水平结构设置。

优选的，所述主笔筒的右端套设有外套筒，所述外套筒远离主笔筒的一端套有笔帽。

优选的，所述旋转筒两端的外侧与副笔筒的内侧对应设有卡槽，所述旋 转筒与笔头之间为一体式结构。

优选的，所述笔头的内侧设有眉笔芯定位套环，所述固定卡的外侧设有紧固环，所述眉笔芯远离移动块的一端贯穿笔头，并延伸至笔头的外侧。

优选的，所述顶帽与主笔筒之间为螺纹连接结构，所述备用笔芯的中部设有眉笔芯固定架。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置主笔筒、副笔筒、旋转筒、笔头、移动块、固定卡和眉笔芯，使得该眉笔达到了使用方便快捷的效果，同时，在主笔筒内设置备用笔芯，使得该眉笔能够携带不同颜色的眉笔芯，使该眉笔达到了颜色多样化的效果。

2、本实用新型通过在副笔筒内设置旋转筒以及在旋转筒内侧设置的移动块，通过配合旋转筒左端设置的笔头，使得的使用者能够直接通过转动笔头，使得旋转筒内侧的移动块向左侧进行移动，从而使得移动块左侧的眉笔芯向左侧进行移动，有效的避免了传统眉笔在使用时需要进行切削或剥皮的过程，使得该眉笔在使用时更加方便快捷，同时，在主笔筒内部固定备用笔芯，使得使用者能够根据自身需求更换不同颜色的眉笔芯，使得该眉笔描眉的颜色具有多样化的特点，从而有效的解决了现有技术中眉笔使用不便和颜色单一的问题。

附图说明

图1为本实用新型正面结构示意图；

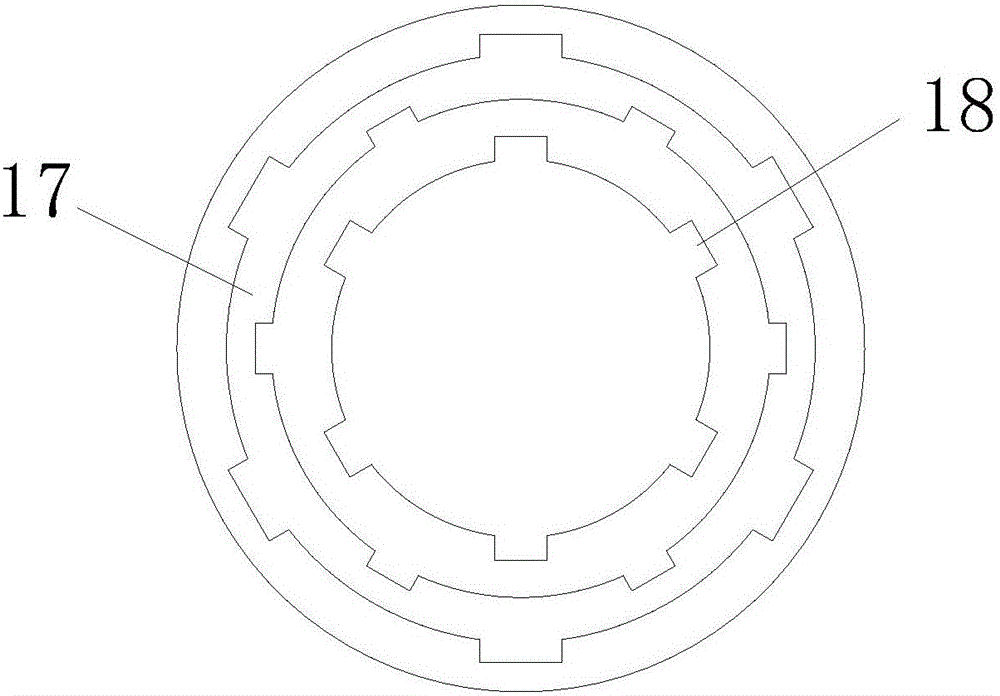

图2为本实用新型伸缩杆横截面结构示意图。

图中：1主笔筒、2外套筒、3笔帽、4副笔筒、5卡槽、6旋转筒、7笔头、8眉笔芯定位套环、9螺旋槽、10移动块、11固定卡、12紧固环、13眉笔芯、14顶帽、15备用笔芯、16眉笔芯固定架、17伸缩杆、18限位槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和2，一种化妆用便捷眉笔，包括主笔筒1和副笔筒4，主笔筒1的右端套设有外套筒2，外套筒2远离主笔筒1的一端套有笔帽3，主笔筒1的左端螺纹连接有副笔筒4，副笔筒4的内侧设有旋转筒6，旋转筒6两端的外侧与副笔筒4的内侧对应设有卡槽5，旋转筒6的左端设有笔头7，旋转筒6与笔头7之间为一体式结构，笔头7的内侧设有眉笔芯定位套环8，旋转筒6的内侧通过螺旋槽9活动安装有移动块10，移动块10的左侧设有固定卡11，固定卡11的外侧设有紧固环12，固定卡11的内侧固定有眉笔芯13，眉笔芯13远离移动块10的一端贯穿笔头7，并延伸至笔头7的外侧，主笔筒1左端的内腔设有顶帽14，顶帽14与主笔筒1之间为螺纹连接结构，顶帽14右侧的内腔固定有备用笔芯15，备用笔芯15的中部设有眉笔芯固定架16，顶帽14左侧的内腔固定安装有伸缩杆17，伸缩杆17远离顶帽14的一端与移动块10相连接，伸缩杆17的内侧环形设有限位槽18，限位槽18呈水平结构设置。

本实用新型通过在副笔筒4内设置旋转筒6以及在旋转筒6内侧设置的移动块10，通过配合旋转筒6左端设置的笔头7，使得的使用者能够直接通过转动笔头7，使得旋转筒6内侧的移动块10向左侧进行移动，从而使得移动块10左侧的眉笔芯13向左侧进行移动，有效的避免了传统眉笔在使用时需要进行切削或剥皮的过程，使得该眉笔在使用时更加方便快捷，同时，在主笔筒1内部固定备用笔芯15，使得使用者能够根据自身需求更换不同颜色的眉笔芯13，使得该眉笔描眉的颜色具有多样化的特点，从而有效的解决了 现有技术中眉笔使用不便和颜色单一的问题。

使用时，使用者，通过转动笔头7使得旋转筒6内侧的移动块10向左移动，从而使得移动块10左侧固定的眉笔芯13向左侧移动，方便使用者进行描眉，使用者在更换不同颜色的眉笔芯13时，先将副笔筒4与主笔筒1分开，再将移动块10取出，并取下固定卡11内的眉笔芯13，然后再将顶帽14从主笔筒1内取下，选择相应颜色备用笔芯15，并将之固定在固定卡11上，然后再将移动块10安装在旋转筒6内，将先前使用的眉笔芯13固定在顶帽14上，并将顶帽14安装到主笔筒1内，最后将主笔筒1和副笔筒4进行螺纹连接即可。

综上所述：该化妆用便捷眉笔，通过设置主笔筒1、副笔筒4、旋转筒6、笔头7、移动块10、固定卡11和眉笔芯13，使得该眉笔达到了使用方便快捷的效果，同时，在主笔筒1内设置备用笔芯15，使得该眉笔能够携带不同颜色的眉笔芯13，使该眉笔达到了颜色多样化的效果，从而有效的解决了现有技术中眉笔使用不便和颜色单一的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
