一种便携式证件牌的制作方法

本实用新型属于证件牌技术领域，特别涉及一种便携式证件牌。

背景技术：

目前的证件牌有多种样式，但其主要分为两大类。一类是固定式的，即证件被塑料封装在其中，证件牌一次性使用，材料浪费严重；另一类是皮夹式的，其三面封闭一面开口，这种证件牌虽然可以重复使用，但装取证件不方便。而且现有的证件牌需要额外设置绳带卡扣，结构复杂且连接不稳定。

因此，现有的证件牌存在材料浪费严重、装取证件不方便、结构复杂、连接不稳定的缺陷。

技术实现要素：

本实用新型的目的是解决现有证件牌存在着材料浪费严重、装取证件不方便、结构复杂、连接不稳定的技术问题，提供一种便携式证件牌。

为解决上述技术问题，本实用新型采用的技术方案是：

一种便携式证件牌，包括前片证件牌和后片证件牌，其中：所述前片证件牌的下端与后片证件牌的上端连接，后片证件牌以连接端为支点翻折180°与前片证件牌连接；所述前片证件牌左右边框上对称地设置有两个定位孔，所述前片证件牌中部设置有证件展示窗，证件展示窗内设置有透明膜，证件展示窗四周的边框上设置有若干定位凸起，所述前片证件牌的上边缘与挂绳折边的下边缘连接在一起，挂绳折边的中部设置有绳孔，挂绳折边与前片证件牌连接处设置有卡口；

所述后片证件牌左右两边与前片证件牌的定位孔相对应的位置处设置有两个定位块，定位块插入定位孔中，所述后片证件牌下端设置有卡块，卡块插入卡口内以便于将后片证件牌连接在前片证件牌上。

所述挂绳折边与前片证件牌之间的夹角α为120°。

本实用新型与现有技术相比，由于前片证件牌上采用了挂绳折边以及挂绳折边中部绳孔的设计，使得证件牌能够直接与绳带进行连接，结构简单、使用方便，避免了需额外设置绳带卡扣的缺陷；前片证件牌和后片证件牌以及卡块和卡口的设置，使得装取证卡过程更加方便快捷。因此，与背景技术相比，本实用新型具有方便快捷、结构简单、连接稳定和可重复使用的优点。

附图说明

图1为本实用新型的展开结构主视图；

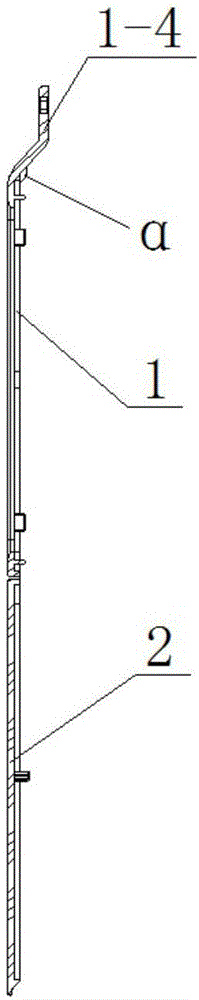

图2为图1中的A-A剖面示意图；

图3为本实用新型的展开结构后视图；

图4为本实用新型的展开结构立体图；

图5为本实用新型的工作状态示意图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的详细描述。

如图1至图5所示，本实施例中的一种便携式证件牌，包括前片证件牌1和后片证件牌2，其所述前片证件牌1的下端与后片证件牌2的上端连接，后片证件牌2以连接端为支点翻折180°与前片证件牌1连接；所述前片证件牌1左右边框上对称地设置有两个定位孔1-3，所述前片证件牌1中部设置有证件展示窗1-1，证件展示窗1-1内设置有透明膜，证件展示窗1-1四周的边框上设置有若干定位凸起1-2，所述前片证件牌1的上边缘与挂绳折边1-4的下边缘连接在一起，挂绳折边1-4的中部设置有绳孔1-5，挂绳折边1-4与前片证件牌1连接处设置有卡口1-6；

所述后片证件牌2左右两边与前片证件牌1的定位孔1-3相对应的位置处设置有两个定位块2-1，定位块2-1插入定位孔1-3中，所述后片证件牌2下端设置有卡块2-2，卡块2-2插入卡口1-6内以便于将后片证件牌2连接在前片证件牌1上。

所述挂绳折边1-4与前片证件牌1之间的夹角α为120°。

本实用新型的工作过程：

如图1至图5所示，使用时，先展开证件牌，把证件卡纸放置在前片证件牌1的证件展示窗1-1位置处，将前片证件牌1以连接端为支点翻折180°与后片证件牌2连接，使得后片证件牌2上的定位块2-1插入前片证件牌1上的定位孔1-3中，后片证件牌2上的卡块2-2扣入前片证件牌1上的卡口1-6内，然后将绳带穿过挂绳折边1-4中部设置的绳孔1-5，实现便携式证件牌的安装使用。

本实用新型能够以多种形式具体实施而不脱离实用新型的精神或实质，所以应当理解，上述实施例不限于前述的细节，而应在权利要求所限定范围内广泛地解释，因此落入权利要求或其等效范围内的变化和改型都应为权利要求所涵盖。
