加热保暖衣的制作方法

本实用新型涉及一种保温制品，特别是涉及一种加热保暖衣。

背景技术：

在现今生活中， 冬季防寒一直是人们炙手可热的话题。 人们会采用各种各样的保暖措施， 要穿上很厚重的衣服或穿上高质量的防寒服装。脚上穿着笨重的棉鞋、手上戴着很厚的手套， 这样不仅给人们的正常生活带来不变， 而且也不能保证人体的温度的不扩散，所以防寒保温效果不好。特别是室外执勤、站岗的工作人员在保暖问题上更很难得到保障。市场上现有的加热保暖衣，一般会采用全衣加热的方式进行加热，耗电量大，电源则主要有两种方式，一种是采用直接连接电源插座，这种方式非常不方便而且不安全，另一种是内置蓄电池，蓄电池过小则蓄电较少不实用，蓄电池过大又会影响衣服的舒适度，因此，未解决上述问题，本实用新型目的在于解决人们的防寒保温问题， 而提供一种重量轻、 体积小、 耗电低的加热加热保暖衣．从而使室外作业的人员以及需要保暖衣的老年人等人群既可防寒保温，又给工作和生活带来了方便。

技术实现要素：

本实用新型的目的在于提供一种重量轻、 体积小、 耗电低的加热保暖衣，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案，一种加热保暖衣，包括上衣和设置在上衣夹层内的加热片、导线及控制板，其特征在于，所述加热片通过导线与所述控制板连接，所述加热片设于所述上衣的后肩部、腹部和腰部，还包括有电源线，所述电源线的一端连接在所述控制板上，所述电源线的另一端设置与所述上衣的口袋内，且与外置移动电源连接。

优选的，所述加热片为碳纤维加热片。

优选的，所述加热片共有6片，肩部、腹部、腰部各两片。

优选的，所述控制板设于所述上衣的左胸口位置。

优选的，所述控制板上设有蓝牙模块，外部设备通过所述蓝牙模块与所述控制电路板建立连接。

与现有技术相比，本实用新型的有益效果是：本实用新型的加热保暖衣，包括上衣和设置在上衣夹层内的加热片、导线及控制板，所述加热片通过导线与所述控制板连接，所述加热片设于所述上衣的后肩部、腹部和腰部，在后肩、腹部和腰部这些人体容易感到寒冷的重要部位进行加热保暖，既可以起到全身保暖的效果，又能减少耗电量，电源线的一端连接在所述控制板上，所述电源线的另一端设置与所述上衣的口袋内，且与外置移动电源连接，移动电源是市场上非常常见且几乎人手必备的电源设备，设置在口袋内的电源线端口连接人们生活中常备的移动电源，避免了将电源内置在衣服内的不适和直接连接插座电源的危险，且非常方便。

附图说明

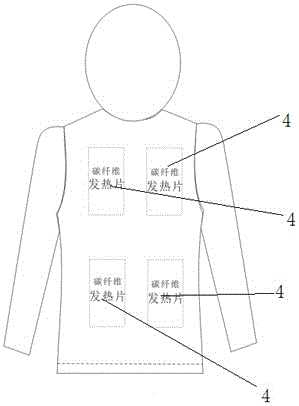

图1为本实用新型加热保暖衣的正面示意图；

图2是本实用新型加热保暖衣的背面示意图；

图3是本实用新型加热保暖衣的电连接示意图；

图4是本实用新型加热保暖衣的通过蓝牙模块连接的终端设备的调节界面。

1、上衣；2、导线；3、控制板；4、加热片；5、电源线；6、移动电源。

具体实施方式

下面对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2和图3，一种加热保暖衣，包括上衣和设置在上衣1夹层内的加热片4、导线2及控制板3，所述加热片4通过导线2与所述控制板3连接，所述加热片4设于所述上衣1的后肩部、腹部和腰部，在后肩、腹部和腰部这些人体容易感到寒冷的重要部位进行加热保暖，既可以起到全身保暖的效果，又能减少耗电量，电源线5的一端连接在所述控制板3上，所述电源线5的另一端设置与所述上衣1的口袋内，且与外置移动电源6连接，移动电源6是市场上非常常见且几乎人手必备的电源设备，设置在口袋内的电源线5端口连接人们生活中常备的移动电源，避免了将电源内置在衣服内的不适和直接连接插座电源的危险，且非常方便。

优选的，所述加热片4为碳纤维加热片。

优选的，所述加热片4共有6片，肩部、腹部、腰部各两片，加热部位让人体感觉舒适并且快速感觉全身温暖。

优选的，所述控制板3设于所述上衣1的左胸口位置，使用方便。

一个实施例中，所述控制板3上还设有蓝牙模块，外部设备通过所述蓝牙模块与所述控制板3建立连接。由于上衣1中有蓝牙模块，可以配套开发适合安卓系统和苹果系统的手机应用，当使用者下载并打开该应用，即可与主机中蓝牙模块建立连接，该蓝牙模块可发送信号至手机，也可接收手机设备的信号，使用者可在自己的终端设备设置参数调节控制加热片的温度，如图4所示的终端设备调节界面，肩部、腰部和腹部的加热温度可以分别调节。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
