童鞋弹力鞋底的制作方法

本实用新型涉及一种童鞋弹力鞋底。

背景技术：

传统童鞋由于其体积较小，只有类似运动鞋等能够设置回弹结构，但是其他鞋底较薄的童鞋则无法提供足够的回弹力。

技术实现要素：

鉴于背景技术的不足，本实用新型所要解决的技术问题是提供一种能够在有限空间内提供足够回弹力的童鞋弹力鞋底。

为此，本实用新型提供的童鞋弹力鞋底，包括外底，所述外底上配置有与足部匹配的弹力垫，弹力垫采用弹性材料制成，所述弹力垫包括由多个由挡壁分隔形成的封闭腔，每个封闭腔为独立的腔体，封闭腔中注入有流体介质。

本实用新型提供的童鞋弹力鞋底能够在童鞋有限的空间内采用低成本结构实现弹性性能，针对弹力垫一体气囊可能会出现局部凹陷过多的特点，采用挡壁将弹力垫分隔为多个封闭腔，每个封闭腔为独立的腔体，从而能够更加均匀地提供足够的弹性支承，能够更好地保护儿童足部。

附图说明

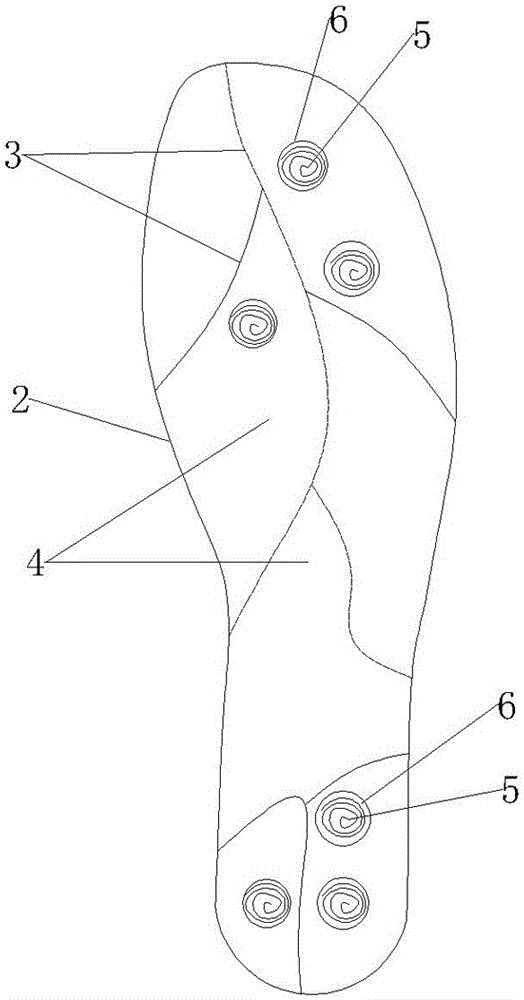

图1为本实用新型第一种实施例提供的童鞋弹力鞋底的弹力垫的结构平面示意图。

图2为本实用新型第二种实施例提供的童鞋弹力鞋底的弹力垫的结构平面示意图。

图3为本实用新型第二种实施例提供的童鞋弹力鞋底的外底的结构平面示意图。

图4为本实用新型第二种实施例中的弹力垫与外底的局部结构剖面示意图。

具体实施方式

参照图1所示，本实用新型提供的第一种实施例提供的童鞋弹力鞋底，包括外底1，所述外底1上配置有与足部匹配的弹力垫2，弹力垫2采用弹性材料制成，所述弹力垫2包括由多个由挡壁3分隔形成的封闭腔4，每个封闭腔4为独立的腔体，封闭腔4中注入有流体介质。为了增强回弹力，所述弹力垫3的足跟和前掌部分别设置有多个弹力柱5，弹力柱5可以是弹簧也可以是弹性橡胶等，所述弹力垫上开设有弹力柱置入孔6，弹力柱5采用弹簧，弹簧置入于弹力柱置入孔6中，弹力柱置入孔6的上下面封闭，封闭面与弹力垫2固定一体。所述封闭腔4中注入有水或气体，如果注入水等具有降温效果的液体则可以给童鞋内降温。

参照图2、图3、图4所示，本实用新型第二种实施例提供的童鞋弹力鞋底是在第一种实施例的基础上增加：所述弹力垫2包括对应于前掌和/或后跟部的气囊垫7和围绕所述气囊垫设置有所述封闭腔4，气囊垫7上表面带有透气孔，所述气囊垫7向下配置有插头9，所述外底对应所述插头设置有插槽10，插槽10的底部开设有与外界沟通的排气孔11，所述插头9插入插槽10中，所述插槽10底部设置有防水透气膜12。
