智能护腰带的制作方法

本实用新型涉及保健用装置技术领域，尤其涉及一种功能多样的智能护腰带。

背景技术：

关节炎泛指发生在人体关节及其周围组织的炎性疾病，可分为数十种。我国的关节炎患者有1亿以上，且人数在不断增加。临床表现为关节的红、肿、热、痛、功能障碍及关节畸形，严重者导致关节残疾、影响患者生活质量，尤其是腰椎的关节炎更是让患者生活非常的不便。因此，现有技术中出现了多种加热护腰带，但是现有的护腰带一般只具有加热的功能，功能单一，使用成本相对较高。

技术实现要素：

本实用新型所要解决的技术问题是提供一种智能护腰带，所述护腰带不仅具有常规的加热功能，还具有警示和显示功能，功能多样，使用范围更广。

为解决上述技术问题，本实用新型所采取的技术方案是：一种智能护腰带，包括护腰带本体，其特征在于：所述护腰带本体上设有便携式电源模块、微处理器、电加热器、触碰感应传感器以及LED模块，所述触碰感应传感器与所述微处理器的信号输入端连接，用于感应人手的触摸或拍击信号；所述LED模块与所述微处理器的电源输出端连接，微处理器根据所述触碰感应传感器感应的信号控制所述LED模块通电或断电；所述电加热器与所述微处理器的电源输出端连接；所述便携式电源模块与所述护腰带中需要供电的模块的电源输入端连接，用于为其提供工作电源。

进一步的技术方案在于：所述电加热器为片状结构，设置于所述护腰带本体的中部。

进一步的技术方案在于：所述微处理器内置于所述便携式电源模块。

进一步的技术方案在于：所述微处理器内置于连接便携式电源模块与触碰感应传感器的导线内。

进一步的技术方案在于：所述LED模块通过外延的导线与所述微处理器的电源输出端连接，使所述LED模块可佩戴在人体不同的位置上。

进一步的技术方案在于：所述触碰感应传感器设有两个以上，等间隔的设置于所述护腰带本体的中部。

进一步的技术方案在于：所述LED模块包括若干个呈点阵式排列的三基色LED。

采用上述技术方案所产生的有益效果在于：所述护腰带本体上设有电加热器，在微处理器的控制下可实现便携式电源模块为电加热器供电，使其工作对人体的腰部进行加热理疗；且所述护腰带本体上设有触碰感应传感器，当触碰感应传感器感应到人体的触摸信号或拍击信号后，微处理器控制所述LED模块得电或失电，用于起到显示或警示的作用，功能多样，使用范围更广。

此外，所述微处理器可设置于便携式电源模块内或连接便携式电源模块与触碰感应传感器的导线内，使其受到更好的保护，工作更稳定，使用寿命更长；所述LED模块通过外延的导线与所述微处理器的电源输出端连接，方便根据需要将所述LED模块佩戴在人体不同的位置上；所述触碰感应传感器设有两个以上，使得传感器的感应面积更大，动作感应更灵敏；LED模块中的LED使用三基色LED，可以显示出不同的颜色，显示效果更好。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

图1是本实用新型实施例所述护腰带的一种结构示意图；

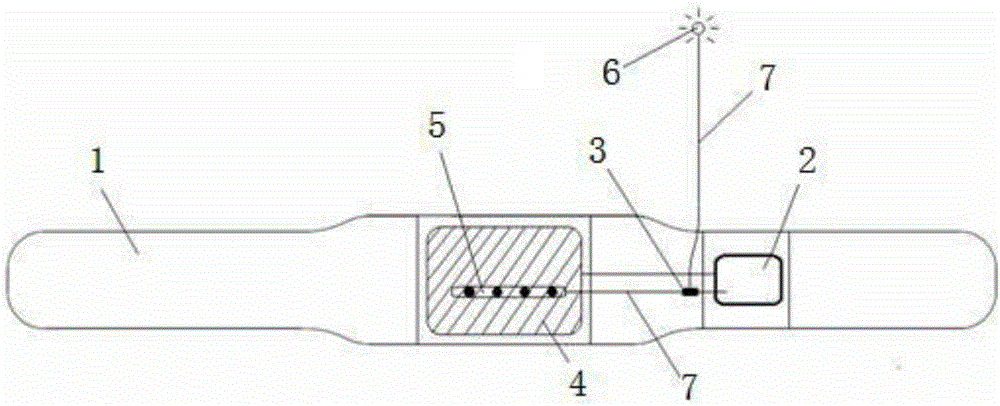

图2是本实用新型实施例所述护腰带的二种结构示意图；

图3是本实用新型实施例所述护腰带中电气元件的原理框图；

其中：1、护腰带本体 2、便携式电源模块 3、微处理器 4、电加热器 5、触碰感应传感器 6、LED模块 7、导线。

具体实施方式

下面结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是本实用新型还可以采用其他不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似推广，因此本实用新型不受下面公开的具体实施例的限制。

如图1-3所示，本实用新型实施例公开了一种智能护腰带，包括护腰带本体1，所述护腰带本体1上设有便携式电源模块2、微处理器3、电加热器4触碰感应传感器5以及LED模块6。所述触碰感应传感器5与所述微处理器3的信号输入端连接，用于感应人手的触摸或拍击信号；所述LED模块6与所述微处理器3的电源输出端连接，微处理器3根据所述触碰感应传感器5感应的信号控制所述LED模块6通电或断电；所述电加热器4与所述微处理器3的电源输出端连接；所述便携式电源模块2与所述护腰带中需要供电的模块的电源输入端连接，用于为其提供工作电源。

在护腰带本体1上留有放置便携式电源模块2(充电宝)的口袋，充电宝可以提供持续电源供电(常用为5V)。利用充电宝提供的电量给LED模块(可以是多个LED或灯带)以及电加热器供电。在护腰带本体1中内置触碰感应传感器5(薄膜传感器，一般为电阻型或电容型)，通过感应人体的触摸或拍击信号给微处理器，微处理器内预存程序可以驱动LED点亮方式或进行不同频率的闪烁。

所述护腰带本体上设有电加热器，在微处理器的控制下可实现便携式电源模块为电加热器供电，使其工作对人体的腰部进行加热理疗。且所述护腰带本体上设有触碰感应传感器，当触碰感应传感器感应到人体的触摸信号或拍击信号后，微处理器控制所述LED模块得电或失电，可以用于夜跑指示/警示作用，还可用于广场舞/集体舞中渲染气氛的效果灯，功能多样，使用范围更广。

在本实用新型的一个实施例中，如图1-2所示，所述电加热器4为片状结构，设置于所述护腰带本体1的中部。

在本实用新型的一个实施例中，如图1所示，所述微处理器4内置于所述便携式电源模块2。

在本实用新型的一个实施例中，如图2所示，所述微处理器4内置于连接便携式电源模块2与触碰感应传感器5的导线内。

将所述微处理器设置于便携式电源模块内或连接便携式电源模块与触碰感应传感器的导线7内，使其受到更好的保护，工作更稳定，使用寿命更长。

在本实用新型的一个实施例中，如图1-2所示，所述LED模块6通过外延的导线与所述微处理器4的电源输出端连接，方便根据需要将所述LED模块佩戴在人体不同的位置上。

在本实用新型的一个实施例中，如图1-2所示，所述触碰感应传感器5设有两个以上，等间隔的设置于所述护腰带本体1的中部，使得传感器的感应面积更大，动作感应更灵敏。

优选的，所述LED模块6包括若干个呈点阵式排列的三基色LED，可以显示出不同的颜色，显示效果更好。
