一种户外鞋的制作方法

本实用新型涉及一种户外鞋。

背景技术：

随着人们对各种户外运动的青睐，市场上各种各样的户外鞋业随之应运而生。传统的鞋头结构较单薄，如此的鞋适合平时穿着，但在森林等恶劣工作环境中穿着时，其鞋头容易被山坡上的石尖等锋利物穿透伤到脚趾，且也没有对碰到坚硬的东西后脚趾起到缓冲减轻碰撞力的作用，并且大多户外鞋的鞋底内没有安置减震组件，容易使得疲劳甚至对人体造成伤害。

技术实现要素：

针对上述问题，本实用新型提供了一种户外鞋。

为解决上述技术问题，本实用新型所采用的技术方案是：一种户外鞋，包括鞋底和连接于鞋底上方的鞋帮，所述鞋帮包括第一鞋帮、第二鞋帮，位于脚尖处的第一鞋帮与第二鞋帮之间设置有防砸包头，位于脚尖处的第二鞋帮的内表面上设置有便于护脚趾的横向凸条，所述第一鞋帮中部的左右两侧各设有三条开口，所述开口从第一鞋帮中部的上端延伸至下端，且每一开口处分别设置有与之形状大小相适应的防划布，所述第一鞋帮中部还设置沿所述第一鞋帮中部的下端部延伸至上端面的荧光布条，所述鞋底上还设置有防滑鞋齿、减震组件，所述横向凸条采用硅胶材质制成。

进一步的，所述减震组件包括第一减震柱、第二减震柱、减震空腔和减震弹簧，所述减震空腔开设在位于足弓处的鞋底上，所述减震空腔还设置有减震空腔长度方向设置的多个通孔，所述减震弹簧设置在第二减震柱的外周面上，所述减震弹簧、第二减震柱可活动连接在通孔中，所述第一减震柱、第二减震柱呈对立反向设置，所述第一减震柱、第二减震柱均由一个圆柱体以及设在圆柱体顶面的半球状凸起组成。

进一步的，所述鞋底包括鞋上底、鞋下底。

进一步的，所述第一减震柱设于鞋上底上，所述第二减震柱设于鞋下底上。

进一步的，所述鞋下底上还设置有便于对第二减震柱进行拆卸的连接块。

进一步的，所述防滑鞋齿均匀的布置于鞋下底下表面的四周边缘处。

进一步的，所述防划布由防划表层、防划里层和粘结剂层组成，所述防划表层采用牛筋材料，所述防划里层采用竹炭纤维为材料，所述防划表层为三层。

进一步的，还包括鞋带，所述鞋带上还螺设有一荧光条。

进一步的，所述防砸包头由塑料钢材料制成。

进一步的，所述横向凸条的厚度为5毫米。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：

1、本实用新型提供的一种户外鞋，通过在第一鞋帮与第二鞋帮上设置有防砸包头，且第二鞋帮的内表面上还设置有硅胶材料制成的横向凸条，使得该户外鞋可以起到防锋利物穿透鞋帮伤到脚趾的同时还可以起到缓冲的作用，大大降低了脚趾受到伤害。

2、本实用新型提供的一种户外鞋，通过在鞋帮上设置有防划布，有效的避免了尖刺物对鞋帮左右两侧的伤害。

3、本实用新型提供的一种户外鞋，通过在鞋底上安装由第一减震柱、第二减震柱、减震空腔和减震弹簧等构成的减震组件，使得该户外鞋可以克服传统的鞋底内没有安置减震组件，容易使得疲劳甚至对人体造成伤害的问题。

4、本实用新型提供的一种户外鞋，在鞋帮、鞋带上分别设置有荧光布条、荧光条，即荧光布条和荧光条会在暗背景下发出荧光，便于穿着者看清路面的情况，避免了安全事故的发生的同时增强了整体鞋的美观度。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型一种户外鞋的结构示意图；

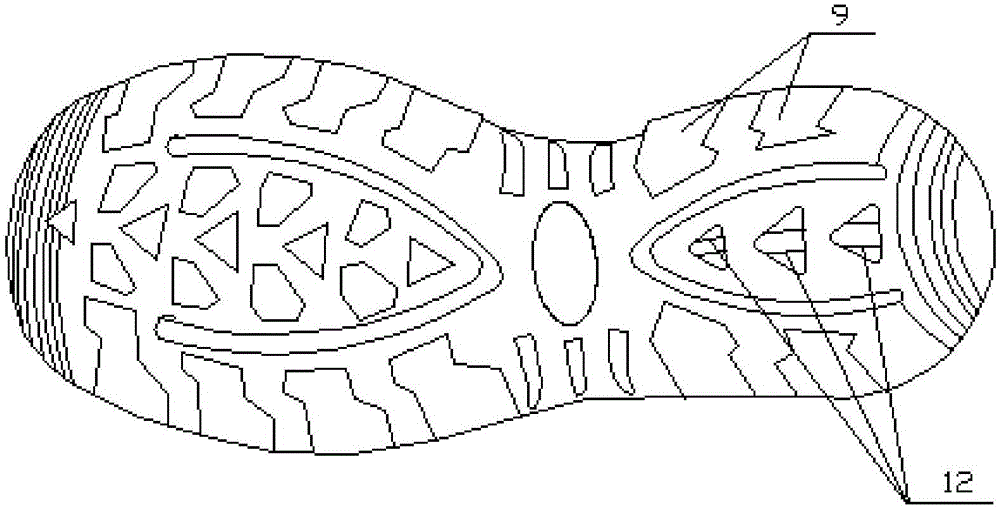

图2为本实用新型一种户外鞋的鞋底的仰视图；

图3为本实用新型一种户外鞋的鞋帮的示意图；

图4为本实用新型一种户外鞋的减震组件的示意图；

图5为本实用新型一种户外鞋的防划布的示意图；

图6为本实用新型一种户外鞋的鞋带的示意图。

图中：1.第一鞋帮 2.第二鞋帮 3.防砸包头 4.横向凸条 5.开口 6.防划布 61.防划表层 62.防划里层 63.粘接剂层 7.荧光布条 8.鞋底 81.鞋上底 82.鞋下底 83.连接块 9.防滑鞋齿 10.减震组件 10a.第一减震柱 10b.第二减震柱 10c.减震空腔 10d.减震弹簧 11.鞋带 11a.荧光条 12.通孔。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例

参考图1至图6，一种户外鞋，包括鞋底8和连接于鞋底上方的鞋帮，鞋帮包括第一鞋帮1、第二鞋帮2，位于脚尖处的第一鞋帮1与第二鞋帮2之间设置有防砸包头3，位于脚尖处的第二鞋帮2的内表面上设置有便于护脚趾的横向凸条4，第一鞋帮1中部的左右两侧各设有三条开口5，开口5从第一鞋帮1中部的上端延伸至下端，且每一开口5处分别设置有与之形状大小相适应的防划布6，第一鞋帮1中部还设置沿所述第一鞋帮1中部的下端部延伸至上端面的荧光布条7，鞋底8上还设置有防滑鞋齿9、减震组件10，横向凸条4采用硅胶材质制成，减震组件10包括第一减震柱10a、第二减震柱10b、减震空腔10c和减震弹簧10d，减震空腔开设在位于足弓处的鞋底上，减震空腔10c还设置有减震空腔10c长度方向设置的多个通孔12，减震弹簧10d设置在第二减震柱10b的外周面上，减震弹簧10d、第二减震柱10b可活动连接在通孔12中，第一减震柱10a、第二减震柱10b呈对立反向设置，第一减震柱10a、第二减震柱10b均由一个圆柱体以及设在圆柱体顶面的半球状凸起组成，鞋底8包括鞋上底81、鞋下底82，第一减震柱10a设于鞋上底81上，第二减震柱10b设于鞋下底82上，防滑鞋齿9均匀的布置于鞋下底下表面的四周边缘处，防划布6由防划表层61、防划里层62和粘结剂层63组成，防划表层61采用牛筋材料，防划里层62采用竹炭纤维为材料，防划表层61为三层，还包括鞋带11，鞋带11上还螺设有一荧光条11a，防砸包头3由塑料钢材料制成，横向凸条4的厚度为5毫米。本实用新型提供的户外鞋，通过在第一鞋帮与第二鞋帮上设置有防砸包头，且第二鞋帮的内表面上还设置有硅胶材料制成的横向凸条，使得该户外鞋可以起到防锋利物穿透鞋帮伤到脚趾的同时还可以起到缓冲的作用，大大降低了脚趾受到伤害，进一步的，第一鞋帮1中部的左右两侧各设有三条开口5，开口5从第一鞋帮1中部的上端延伸至下端，且每一开口5处分别设置有与之形状大小相适应的防划布6，通过在鞋帮上设置有防划布，有效的避免了尖刺物对鞋帮左右两侧的伤害，进一步的，鞋底8上还设置有防滑鞋齿9、减震组件10，防滑鞋齿9可以起到防滑的作用，通过在鞋底上安装由第一减震柱、第二减震柱、减震空腔和减震弹簧等构成的减震组件，使得该户外鞋可以克服传统的鞋底内没有安置减震组件，容易使得疲劳甚至对人体造成伤害的问题，进一步的，在鞋帮、鞋带上分别设置有荧光布条、荧光条，即荧光布条和荧光条会在暗背景下发出荧光，便于穿着者看清路面的情况，避免了安全事故的发生的同时增强了整体鞋的美观度，进一步的，防划布6由防划表层61、防划里层62和粘结剂层63组成，防划表层61采用牛筋材料，防划里层62采用竹炭纤维为材料，防划表层61为三层，即防划里层62以主炭纤维为材料，竹炭纤维具有很强的吸附分解能力，能吸湿干燥、消臭抗菌等性能，能够提供足部舒适健康的环境，使得该户外鞋具有，且防划表层61为三层，能够增强防划能够，进一步的，横向凸条4的厚度为5毫米，通过合理的设置横向凸条的厚度，给予脚趾头提供了很好的缓冲力，大大降低了脚趾头的损伤度。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
