多功能镜子的制作方法

本实用新型涉及一种日常用品，尤其涉及一种多功能镜子。

背景技术：

镜子是人们日常生活中经常使用的日常用品之一，现有的镜子功能单一，而且镜面更换起来比较麻烦，此外，当操作人员需要看自己的后部时不得不借助两面镜子，而有时候却找不到两面镜子，因此使用起来不是很方便。

有鉴于上述的缺陷，本设计人，积极加以研究创新，以期创设一种新型结构的多功能镜子，使其使用起来更方便。

技术实现要素：

为解决上述技术问题，本实用新型的目的是提供一种具有摄像功能且镜片更换方便同时具有两面镜面的多功能镜子。

本实用新型的多功能镜子，包括底座，底座的两侧分别设置有支柱，所述支柱上套有滑块，所述滑块与支柱滑动配合，滑块的前侧面上设有通孔，通孔内设有锁紧螺栓，两根支柱之间设有基板，所述基板可转动的设置在滑块上，基板前表面的上端设有上撑板，基板前表面的下端设有下撑板，所述上撑板的下表面和下撑板的上表面上分别开设有两条滑槽，并且上撑板上的滑槽与下撑板上的滑槽一一对应，所述滑槽内设有镜面，并且下撑板的滑槽内设有限位块，所述限位块通过螺纹与下撑板连接，所述上撑板上设有摄像头。

进一步的，本实用新型的多功能镜子，所述锁紧螺栓的端部设有橡胶层。

进一步的，本实用新型的多功能镜子，所述底座内设有三层抽屉。

进一步的，本实用新型的多功能镜子，所述底座的两侧分别设有把手。

进一步的，本实用新型的多功能镜子，所述底座由木质材料制成。

借由上述方案，本实用新型至少具有以下优点：本实用新型的多功能镜子，其上撑板上设有摄像头，这样就使得操作人员能够在照镜子并打扮之后摄像，并将所拍的摄像上传，对于经常在网络上上传照片的人士使用非常方便。此外，本实用新型的多功能镜子，其通过将镜面设置在滑槽内，从而方便了镜面的更换，当镜面损坏需要更换时，操作人员只需将限位块从滑槽内取出并将破损的镜面取出，然后将新的镜面的上下两端分别滑入上撑板、下撑板的滑槽内即可，同时由于上撑板和下撑板上分别设置了两条滑槽，这样本实用新型的多功能镜子就可以同时设置两面镜子，当操作人员需要看自己的后侧面时只需将其中一个镜面取下即可，使用非常方便。综上所述，本实用新型的多功能镜子具有摄像功能且镜片更换方便同时具有两面镜面。

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。

附图说明

图1是本实用新型的多功能镜子的结构示意图；

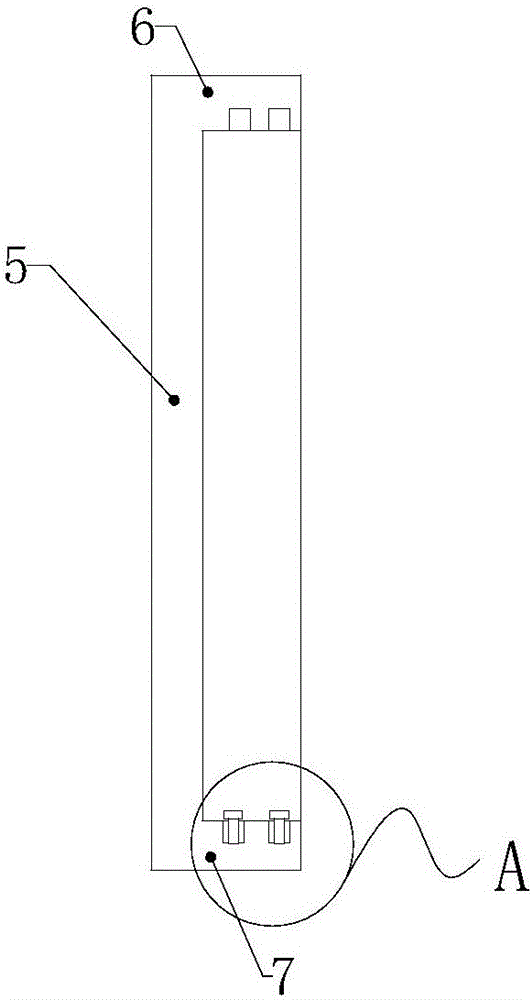

图2是基板、上撑板、下撑板的连接示意图；

图3是图2中A部的局部放大图；

图4是锁紧螺栓与支柱的连接示意图。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

参见图1至图4，本实用新型一较佳实施例的一种多功能镜子，包括底座1，底座的两侧分别设置有支柱2，支柱上套有滑块3，滑块与支柱滑动配合，滑块的前侧面上设有通孔，通孔内设有锁紧螺栓4，两根支柱之间设有基板5，基板可转动的设置在滑块上，基板前表面的上端设有上撑板6，基板前表面的下端设有下撑板7，上撑板的下表面和下撑板的上表面上分别开设有两条滑槽8，并且上撑板上的滑槽与下撑板上的滑槽一一对应，滑槽内设有镜面9，并且下撑板的滑槽内设有限位块10，限位块通过螺纹与下撑板连接，上撑板上设有摄像头11。

本实用新型的多功能镜子，其上撑板上设有摄像头，这样就使得操作人员能够在照镜子并打扮之后摄像，并将所拍的摄像上传，对于经常在网络上上传照片的人士使用非常方便。此外，本实用新型的多功能镜子，其通过将镜面设置在滑槽内，从而方便了镜面的更换，当镜面损坏需要更换时，操作人员只需将限位块从滑槽内取出并将破损的镜面取出，然后将新的镜面的上下两端分别滑入上撑板、下撑板的滑槽内即可，同时由于上撑板和下撑板上分别设置了两条滑槽，这样本实用新型的多功能镜子就可以同时设置两面镜子，当操作人员需要看自己的后侧面时只需将其中一个镜面取下即可，使用非常方便。

作为优选，本实用新型的多功能镜子，锁紧螺栓的端部设有橡胶层12。

橡胶层的设置加大了锁紧螺栓与支柱之间的摩擦力，从而加强了其锁紧功能。

作为优选，本实用新型的多功能镜子，底座内设有三层抽屉13。抽屉的设置使得操作人员可将一些物品放置在抽屉里，从而使得本实用新型的多功能镜子具有一定的存储功能。

作为优选，本实用新型的多功能镜子，底座的两侧分别设有把手14。

作为优选，本实用新型的多功能镜子，底座由木质材料制成。

以上仅是本实用新型的优选实施方式，并不用于限制本实用新型，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。
