一种内含防水伞套的伞柄的制作方法

本实用新型涉及一种伞柄，具体涉及一种内含防水伞套的伞柄。

背景技术：

下雨天，人们由室外进入室内的过程中，雨伞伞面上的水会顺着伞面滴下，影响室内地面的干燥。并且市面上伞套与伞体是分开的，极易丢失。因此，有必要设计一种内含防水伞套的伞柄来解决上述问题。现有技术中已有一些带防水伞套的伞柄，但其伞套盖或防水伞套为独立结构，在未使用时存在易丢失或防水伞套易从伞柄内露出等问题，使用时存在防水伞套将伞面装入后防水伞套的开口不闭合、易漏水等问题。

技术实现要素：

针对现有技术中存在的不足，本实用新型提供一种内含防水伞套的伞柄，其可解决下雨天雨伞带入室内滴湿地面及分体式伞套易丢失的技术问题。

本实用新型解决上述技术问题的技术方案如下：一种内含防水伞套的伞柄，其包括伞柄和防水伞套，所述伞柄内设置有用于存放所述防水伞套的空腔，所述空腔呈圆筒形，所述空腔内设有螺套，所述空腔的上端设有供伞杆下端伸入的开口，所述伞杆下端与所述螺套螺纹连接，所述开口处可拆卸连接有伞套盖，所述伞套盖呈圆形且其中部开有供所述伞杆穿过的通孔，所述伞套盖由两块盖板可拆卸的拼接而成，所述防水伞套呈长袋状，所述防水伞套的袋底端与所述空腔底部固定连接，所述防水伞套的袋口端与所述伞套盖的周边连接，所述伞套盖从所述开口处拆下并分开为所述两块盖板后，可通过所述两块盖板将所述防水伞套从所述空腔内向外拉动并将合起后的雨伞的伞柄以上的部位装入所述防水伞套内。伞套盖拆分为两块盖板后，可向外侧拉动以撑大防水伞套的开口，然后向上拉动将合起后的雨伞伞面部分装入防水伞套内。

在上述技术方案的基础上，本实用新型还可以做如下改进。

进一步，所述伞套盖通过螺纹连接或卡接的方式可拆卸连接在所述开口处。

进一步，所述两块盖板均为半圆形，所述两块盖板通过其径向侧面上对应设置的卡槽和卡块拼接成所述伞套盖。盖板呈半圆形且通过卡槽及卡块拼接，有利于使用时快速将伞套盖从伞柄上取下，然后拆成两个半圆形盖板，进而拉动防水伞套对伞面部位进行套装。

进一步，所述伞柄的外部螺纹连接有防水盖，所述伞柄上设有凸出的螺柱一，所述防水盖内设有与所述螺柱相匹配的内螺纹，所述通孔的周向上设有向外凸出的筒状螺柱二，所述螺柱二上设有与所述防水盖的内螺纹相匹配的外螺纹，所述螺柱二可拆分为与所述两块盖板分别连接的两部分(每一部分只连接一块盖板)，所述雨伞的伞柄以上的部位装入所述防水伞套内后，可将所述防水盖从所述螺柱一上拆下并将其螺纹连接在所述螺柱二上。防水盖与螺柱二连接后，使组成螺柱二的两部分向内收紧，使防水伞套的袋口端得到有效封闭，防水伞套内的水及伞面均不会从袋口处露出或漏出。

进一步，所述螺柱一设置于所述伞柄的底部。

进一步，所述防水伞套由弹性防水材料制成。

进一步，所述弹性防水材料为橡胶或聚氨酯。

与现有技术相比，本实用新型的有益效果是：伞柄空腔的开口处可拆卸连接有伞套盖，在存放防水伞套后，伞套盖能够将伞柄封口，防止伞套掉出；防水伞套的袋底与伞柄空腔的底部连接，故防水伞套不是独立的，从而保证其不易丢失；伞套盖与所述防水伞套的袋口端连接，则伞套盖也不是独立的，也使其不易丢失；在使用防水伞套时，将防水伞套拉出包覆伞面，并将防水盖与伞套盖旋紧，其能够对伞套上端进行密封，防止雨水溢出。

附图说明

图1为本实用新型提供的一种内含防水伞套的伞柄的防水伞套未被拉出时的剖视示意图；

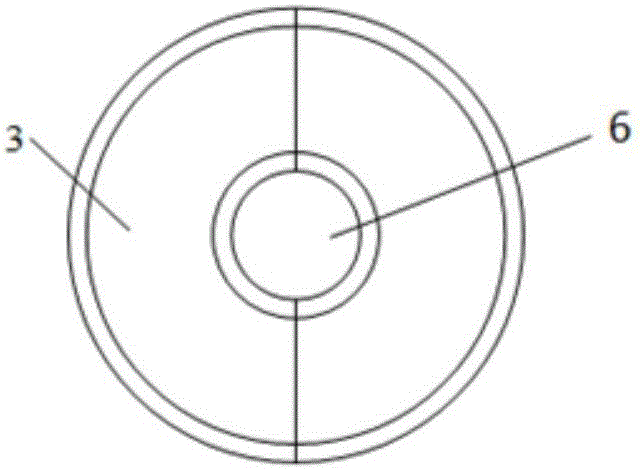

图2为本实用新型提供的一种内含防水伞套的伞柄的伞套盖的示意图；

图3为本实用新型提供的一种内含防水伞套的伞柄的防水套伞套被拉出并套住伞面的结构示意图。

附图中，各标号所代表的部件列表如下：

1.伞柄；2.防水伞套；3.伞套盖；4.防水盖；5.螺套；6.通孔。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1至3所示，本实用新型提供一种内含防水伞套的伞柄，其包括伞柄1和防水伞套2，所述伞柄1内设置有用于存放所述防水伞套2的空腔，所述空腔呈圆筒形，所述空腔内设有螺套5，所述空腔的一端设有供伞杆下端伸入的开口，所述伞杆下端与所述螺套5螺纹连接，所述开口处可拆卸连接有伞套盖3，所述伞套盖3呈圆形且其中部开有供所述伞杆穿过的通孔6，所述伞套盖3由两块盖板可拆卸的拼接而成，所述防水伞套2呈长袋状，所述防水伞套2的袋底端与所述空腔底部固定连接，所述防水伞套2的袋口端与所述伞套盖3的周边连接，所述伞套盖3从所述开口处拆下并分开为所述两块盖板后，可通过所述两块盖板将所述防水伞套2从所述空腔内向外拉动并将合起后的雨伞的伞柄1以上的部位装入所述防水伞套2内。

进一步，所述伞套盖3通过螺纹连接或卡接的方式可拆卸连接在所述开口处。

进一步，所述两块盖板均为半圆形，所述两块盖板通过其径向侧面上对应设置的卡槽和卡块拼接成所述伞套盖3。

进一步，所述伞柄1的外部螺纹连接有防水盖4，所述伞柄1上设有凸出的螺柱一，所述防水盖4内设有与所述螺柱相匹配的内螺纹，所述通孔6的周向上设有向外凸出的筒状螺柱二，所述螺柱二上设有与所述防水盖4的内螺纹相匹配的外螺纹，所述螺柱二可拆分为与所述两块盖板分别连接的两部分，所述雨伞的伞柄1以上的部位装入所述防水伞套2内后，可将所述防水盖4从所述螺柱一上拆下并将其螺纹连接在所述螺柱二上。

进一步，所述螺柱一设置于所述伞柄1的底部。

进一步，与所述伞柄1的外部螺纹连接的所述防水盖4位于所述伞柄1的底部。

进一步，所述防水伞套2由弹性防水材料制成。

进一步，所述弹性防水材料为橡胶或聚氨酯。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
