一种文胸弹性连接片的自动裁剪缝接装置的制作方法

本实用新型涉及一种文胸加工设备，尤其涉及一种文胸弹性连接片的自动裁剪缝接装置。

背景技术：

随着生活水平的不断提高，社交活动的日益增多，人们越来越注重社交形象，对于女性朋友而言，形体曲线是整体形象的重要组成部分，而一个完美的体形曲线的塑造在很大程度上是依赖于她们每天所穿戴的文胸来完成的。文胸对现代女性而言已不仅仅是一种原始意义上的遮蔽物，而是一种修饰美化兼调整物，更起到一种保护的作用。目前市面上所出售的文胸款式多样，但其主要构成离不开罩杯、扣接件、肩带、背带、耳仔构成，在文胸生产过程中，需要在文胸的罩杯上端缝设耳仔，而耳仔尺寸小，现有的生产过程中，是采用人工量取并截取适当长度的耳仔物带，再人工进行对位缝合，该操作工序复杂，且效率低，难以批量统一规范生产。

技术实现要素：

本实用新型实施例所要解决的技术问题在于，提供一种文胸弹性连接片的自动裁剪缝接装置。可自动裁取定长耳仔物带，并自动送料缝合。

为了解决上述技术问题，本实用新型实施例提供了一种文胸弹性连接片的自动裁剪缝接装置，包括物带输送机构、裁切机构、转送机构；

所述物带输送机构包括送料道、设置于所述送料道前部的传送轴，所述传送轴由传动电机驱动；

所述裁切机构包括设置于所述送料道前端的相互铰接的静刃与动刃，所述静刃固定设置于机架上，所述动刃的尾端通过裁切电机驱动进行裁切；

所述转送机构包括静夹与动夹，所述静夹水平转动设置于支撑台上，所述动夹转动设置于所述静夹上，且所述动夹通过夹取电机驱动使两者末端可开合夹取，所述静夹通过转送电机驱动由所述送料道前端旋转至打枣机的加工位上。

进一步地，所述传动电机为步进电机或伺服电机。

进一步地，所述传送轴的轴面上具有齿牙。

进一步地，所述送料道设置有宽度调节板。

进一步地，所述裁切电机输出端上设置有摆动杆，所述摆动杆上斜向设置有一对转动轮，所述动刃的末端置于所述一对转动轮之间，所述一对转动轮与所述动刃末端接触配合，使所述动刃进行裁切动作。

更进一步地，所述打枣机的加工位上设置有红外感应探头，所述红外感应探头使所述转送机构进行转送物带动作。

实施本实用新型实施例，具有如下有益效果：本实用新型可自动定长地裁切文胸弹性连接片，并能根据加工需要自动将该物带转动至打枣机的加工工位上，使打枣机自动进行缝合，完全代替了人工的操作方式，非常有效的提高了生产效率。

附图说明

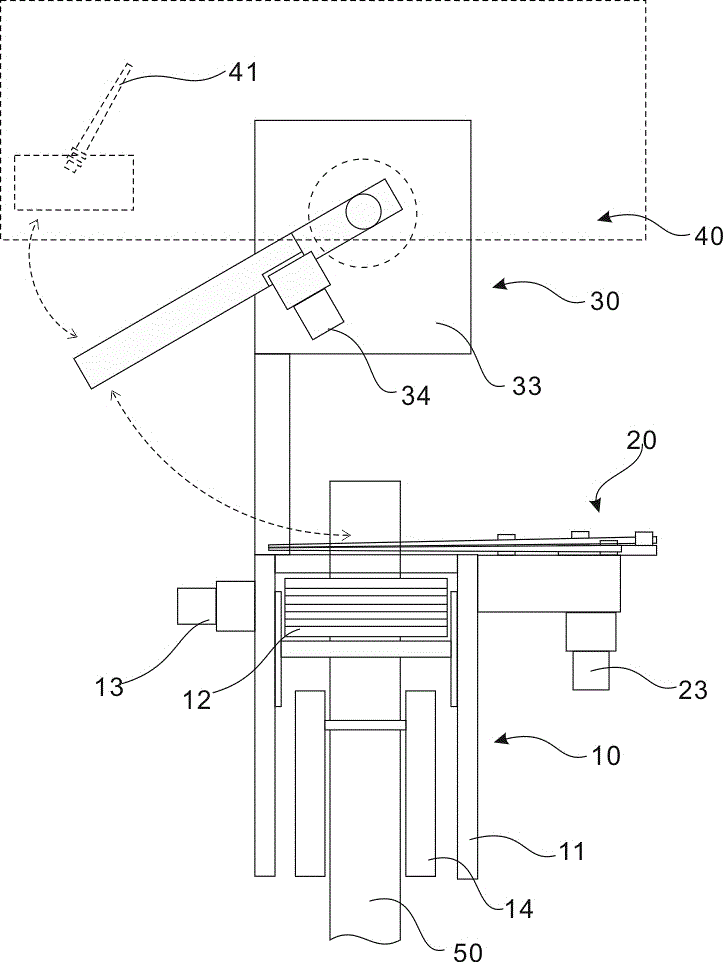

图1是本实用新型的整体俯视结构示意图；

图2是裁切机构的结构示意图；

图3是转送机构的结构示意图。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型作进一步地详细描述。

参照图1所述的结构示意图。

本实用新型实施例的一种文胸弹性连接片的自动裁剪缝接装置，包括物带输送机构10、裁切机构20、转送机构30。

物带输送机构10包括送料道11、设置于送料道11前部的传送轴12，传送轴12由传动电机13驱动。

为了能够精准输送定长弹连接件（耳仔物带），传动电机13为步进电机或伺服电机，在本实施例中优选为伺服电机，且传送轴12的轴面上具有齿牙，停止传送轴12发生打滑。

为了适应不同宽度的物带，送料道11设置有一对宽度调节板14，可根据物带的宽度进行调节，使物带直线传送。

裁切机构20包括设置于送料道11前端的相互铰接的静刃21与动刃22，如图2所示结构示意图。

静刃21固定设置于机架上，动刃22的尾端通过裁切电机23驱动进行裁切。

裁切电机23输出端上设置有摆动杆24，摆动杆24上斜向设置有一对转动轮25a、25b，动刃22的末端置于转动轮25a、25b之间，转动轮25a、25b交替与动刃22末端接触配合，在裁切电机23顺时针转动时，转动轮25a使动刃22与静刃21配合进行裁切动作，在裁切电机23逆时针转动时，转动轮25b动刃22与静刃21分开。

转送机构30包括静夹31与动夹32，静夹31水平转动设置于支撑台33上，支撑台33下设置有与静夹31传动连接的转送电机34，动夹32通过夹取电机35转动设置于静夹31上，在夹取电机35的驱动使两者末端可开合夹取。

更佳的是，打枣机40的加工位上设置有红外感应探头41。

本实用新型的工作过程为，文胸弹性连接片的物带50通过送料道11、传送轴12，传动电机13驱动的定长驱动下向前伸出设定的长度，夹取电机35驱动静夹31与动夹32张开，并在转送电机34驱动静夹31与动夹32旋转于送料道11前端，夹取电机35驱动静夹31与动夹32闭合，夹住所伸出的物带50，动刃22在裁切电机23的驱动下，与静刃21配合对物带50进行裁切，定长被裁切的物带被静夹31与动夹32所夹取，转送电机34驱动静夹31与动夹32旋转至打枣机40的加工位上，并使被裁切的物带（耳仔）准确置于针脚上，在打枣机40的红外感应探头41的触发下，自动进行缝合。

以上所揭露的仅为本实用新型一种较佳实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型权利要求所作的等同变化，仍属本实用新型所涵盖的范围。
