一种工具的调节机构的制作方法

本实用新型属于园林工具技术领域，具体涉及一种工具的调节机构。

背景技术：

园林绿化工作中头盔面屏作为必要的防护装配，是必须要配戴的，但是工作中工作人员的头部大小，形状不一，佩戴时调节过程繁琐复杂，以往的调节机构需要工具，但工具有时没随身携带无法调节，部分的调节机构需要拆卸部分零件来达到调整的目的，但是拆解的零件经常丢失，造成时间的浪费来寻找零件，现没有一种可以快速调节适应各种头型的一种机构。

技术实现要素：

本实用新型要解决的技术问题是提供一种工具的调节机构，其结构简单、操作过程无须工具，调节迅速、操作简单，且具有可以快速调节应用各种头型的特点。

为解决上述问题，本实用新型采用如下技术方案：

一种工具的调节机构，包括紧固齿条带、齿条带盒、齿条带盒盖、调节手柄、棘爪和固定件，所述齿条带盒盖卡扣在所述齿条带盒内侧，所述紧固齿条带插扣在所述齿条带盒上，所述紧固齿条带上还设置有内齿轮，所述齿条带盒上设置有固定轴，所述齿条带盒盖上设置棘轮，所述棘爪的一侧设置有齿轮，所述棘爪和所述调节手柄均套在所述固定轴上，所述棘爪外圆周卡扣在所述棘轮内侧，所述固定件贯穿紧固齿条带、齿条带盒盖、棘爪与调节手柄锁紧设置。

作为优选，所述调节手柄的一侧还设置有两个以上的凸起，所述凸起卡扣在棘爪四周上。

作为优选，所述棘轮内侧还设置有向内凸起的凸缘，所述棘轮两侧连接有弹性体，所述弹性体的端部还设置有凸块，且所述凸块与所述凸缘相互卡扣设置。

作为优选，所述齿条带盒内还设置有凹槽，所述齿条带盒盖上下两边卡扣在凹槽内侧，所述齿条带盒和所述齿条带盒盖上下两侧还设置有扣合齿条带盒和齿条带盒盖的连接扣。

作为优选，所述齿轮与所述紧固齿条带上的内齿轮相互咬合连接。

本实用新型的有益效果是：本实用新型一种工具的调节机构中可通过旋转手柄上的凸起带动棘爪转动，而棘爪与棘轮内壁具有相互锁紧开合的效果，棘爪的转动使一侧的齿轮带动紧固齿条带上的内齿轮移动实现拉紧效果，整个结构可实现自动自锁脱扣，且操作锁紧无须工具、调节迅速，适用于任何头型。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型一种工具的调节机构的立体图；

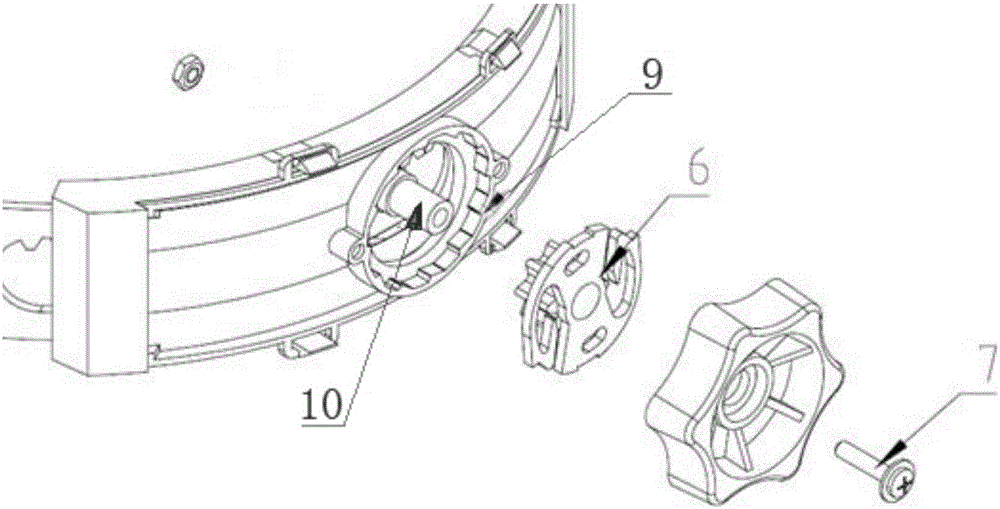

图2为本实用新型一种工具的调节机构的爆炸图；

图3为本实用新型一种工具的调节机构拉紧时的示意图；

图4为本实用新型一种工具的调节机构松开时的示意图；

图5为本实用新型一种工具的调节机构中棘轮和棘爪锁紧时的示意图；

图6为本实用新型一种工具的调节机构中棘轮和棘爪松开时的示意图；

图7为本实用新型一种工具的调节机构中调节手柄的示意图；

图8为本实用新型一种工具的调节机构中棘爪和齿轮连接的示意图；

图9为本实用新型一种工具的调节机构中齿条带盒的示意图。

图10为本实用新型一种工具的调节机构中齿条带盒盖的示意图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

参阅图1至图10所示，一种工具的调节机构，包括紧固齿条带1、齿条带盒2、齿条带盒盖3、调节手柄4、棘爪6和固定件7，所述齿条带盒盖3卡扣在所述齿条带盒2内侧，所述紧固齿条带1插扣在所述齿条带盒2上，所述紧固齿条带1上还设置有内齿轮8，所述齿条带盒2上设置有固定轴10，所述齿条带盒盖3上设置棘轮9，所述棘爪6的一侧设置有齿轮5，所述棘爪6和所述调节手柄4均套在所述固定轴10上，所述棘爪6外圆周卡扣在所述棘轮9内侧，所述固定件7贯穿紧固齿条带1、齿条带盒盖3、棘爪6与调节手柄4锁紧设置。

所述调节手柄4的一侧还设置有两个以上的凸起41，所述凸起41卡扣在棘爪6四周上。

所述棘轮9内侧还设置有向内凸起的凸缘91，所述棘轮9两侧连接有弹性体61，所述弹性体61的端部还设置有凸块62，且所述凸块62与所述凸缘31相互卡扣设置。

所述齿条带盒2内还设置有凹槽201，所述齿条带盒盖3上下两边卡扣在凹槽201内侧，所述齿条带盒2和所述齿条带盒盖3上下两侧还设置有扣合齿条带盒2和齿条带盒盖3的连接扣11。

所述齿轮5与所述紧固齿条带1上的内齿轮8相互咬合连接。

在本实施例中，如图1至图4所示，首先棘爪6和调节手柄4通过固定件7固定在一起，紧固齿条1外露一段可以连接紧固件，紧固齿条1由齿条带盒3限位，只能伸缩运行。棘爪6上设置调整齿轮5，齿条带盒2上有固定轴10，棘爪6上内孔与固定轴10配合，沿固定轴10旋转。齿条带盒2与齿条带盒盖3通过凹槽，卡扣与固定件7固定。齿条带盒盖3上设置棘轮9，常态下棘爪6与齿条带盒2自锁，紧固齿条带1沿B方向使力固齿条带沿B反方向运行，反沿B反方向使力自锁生效。沿A方向旋转调节手柄4，调节手柄4带动棘爪6沿A方向旋转，设置在棘爪6上的调整齿轮5带动紧固齿条带1沿B方向运行达到使紧固齿条带1缩短的目的。当沿A反方向旋转调节手柄4时，棘爪6与棘轮9的自锁失效，可以使棘爪6自由沿A反方向旋转，棘爪6上的齿轮5带动紧固齿条带1沿B反方向运行，达到使紧固齿条带1伸长的目的。

本实用新型的调节机构在使用的时候，一但更换操作人员时，操作人员先沿A反方向调节调节手柄4使自锁失效，由调节手柄4带动棘爪6沿A反方向旋转，由棘爪6下方的齿轮5带动坚固齿条带1沿B反方向运行。使面屏，头盔能方便的脱离操作人员。

如图5和图6所示，沿A反方向旋转调节手柄4，当图5中调节手柄4运行到图6中调节手柄4状态时。棘爪6中的弹性体61发生变形，使棘爪6的图5中凸起41位置运行到图6中凸起41位置，离开图5中使棘爪6失效。棘爪6上的齿轮5带动紧固齿条带1运行，让紧固齿条带1伸长。

沿A方向旋转调节手柄4，调节手柄4上的凸起41直接带动棘爪6沿A方向旋转，棘爪6上的齿轮5带动紧固齿条带1运行，让紧固齿条带1缩短。

当更换完操作人员时操作人员沿A方向调节调节手柄4，使调节手柄4拨动棘爪6沿A方向旋转，棘爪6带动紧固齿条带1沿B方向运行达到紧固的效果，松开调节手柄4，图6中凸起41的位置回到图5中凸起41的位置，棘爪6上的弹性体61恢复弹性，图6中棘爪6上的凸块62与凸缘31扣合，回到齿条带盒盖3上图6的位置，自动自锁，操作过程无须工具，方便、快捷。

本实用新型的有益效果是：本实用新型一种工具的调节机构中可通过旋转手柄上的凸起带动棘爪转动，而棘爪与棘轮内壁具有相互锁紧开合的效果，棘爪的转动使一侧的齿轮带动紧固齿条带上的内齿轮移动实现拉紧效果，整个结构可实现自动自锁脱扣，且操作锁紧无须工具、调节迅速，适用于任何头型。
