一种带多功能指南针的户外用品的制作方法

本实用新型涉及户外用品技术领域，具体涉及一种带多功能指南针的户外用品。

背景技术：

现代社会越来越多的人喜欢户外运动，户外运动包括野外露营、登山、攀岩、野炊等项目，参与这些户外运动，需要一些装备来保证户外运动者的人身安全。现有户外运动装备种类繁多，各有各的功能，有的体积较大，携带不方便，增加行李重量，给旅程增加负担。因此，一种具备多种功能、重量轻、占用空间小、不易丢失的户外运动装备显得尤为必要。

技术实现要素：

针对现有技术中的缺陷，本实用新型提供一种功能多样、结构简单、方便携带的户外用品，所述户外用品同时具备指南针、激光手电筒、望远镜、求生哨、温度计、放大镜、反光信号镜、测量尺和储存仓的功能。

为解决上述技术问题，本实用新型采用以下技术方案：

一种带多功能指南针的户外用品，包括户外用品和设在户外用品上的多功能指南针；所述多功能指南针后端穿套有挂绳，挂绳上设有连接扣，所述多功能指南针通过所述连接扣连接到户外用品上，使所述多功能指南针与户外用品连成一体，出行时携带方便。

所述多功能指南针包括前盖、前壳体、连接环和后壳体，所述前盖通过螺纹连接在前壳体的前端，该前壳体的后端与连接环连接后再与后壳体前端对接；在所述前盖上设有照明装置，在所述连接环内设有放大镜，在所述前壳体内腔内设置有透镜，其与连接环中放大镜配合形成望远镜，所述指南针设置在前壳体外表面的一侧，在该前壳体外表面对称的另一侧还设有温度表，在所述后壳体的前端开口设有可翻起的平面镜，该后壳体中部为空腔，后端设为口哨。

具体地，所述照明装置包括发光二极管、电池和开关按钮，所述发光二极管布置在前盖的前端表面，所述电池安装于前盖内，为所述发光二极管供电，所述开关按钮设置在前盖外周面上；所述发光二极管包括高亮LED发光二极管和激光二极管，该开关按钮有三个状态，以控制照明装置分别发出LED照明光、激光和关闭灯光，该LED照明光亮度高，照明效果好，该激光射程远，可作为求救信号。

具体地，在所述连接环两端的内壁上设有卡槽，所述前壳体和后壳体对接端的外周分别设有与卡槽配合的卡脚，通过所述卡槽与卡脚的配合，使连接环的两端分别与前壳体和后壳体可拆卸的连接。当连接环与前壳体扣合时，连接环内的放大镜与前壳体内部的透镜形成望远镜；当单独拆下连接环时，可利用连接环内放大镜对阳光的聚焦作用，用于野外取火。

具体地，所述平面镜的一侧边缘通过铰链与后壳体转动连接；所述后壳体中部空腔形成用于放置小型物品的储物仓。

具体地，所述挂绳上带有刻度，可用于测量长度。

具体地，在所述多功能指南针后端设有过孔，所述挂绳穿套在过孔上，便于携带。

其中，所述户外用品可以为冲锋衣、滑雪服、皮划艇、热气球或者其他户外用品。

由上述技术方案可知，本实用新型提供的带多功能指南针的户外用品，集指南针、激光手电筒、望远镜、求生哨、温度计、放大镜、反光信号镜、测量尺和储存仓九大功能于一体。本实用新型的多功能指南针可通过连接扣连接到任意户外用品上配合使用，由于冲锋衣等户外用品是一直穿着在身上，或者在整个户外活动过程中户外运动者都在使用，所以即使其他用于辨别方向、通信、生火等的求生工具丢失，户外运动者也可以通过设置在户外用品上的的多功能指南针，吹响口哨、反光等给救援人员提供方位；在等待救援的过程中，可以利用放大镜聚焦阳光生火，加热烤制食物、取暖等。这样更适合户外运动者，以及野外作业人员的使用，而且本实用新型结构简单合理，使用方便，便于携带。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍。在所有附图中，类似的元件或部分一般由类似的附图标记标识。附图中，各元件或部分并不一定按照实际的比例绘制。

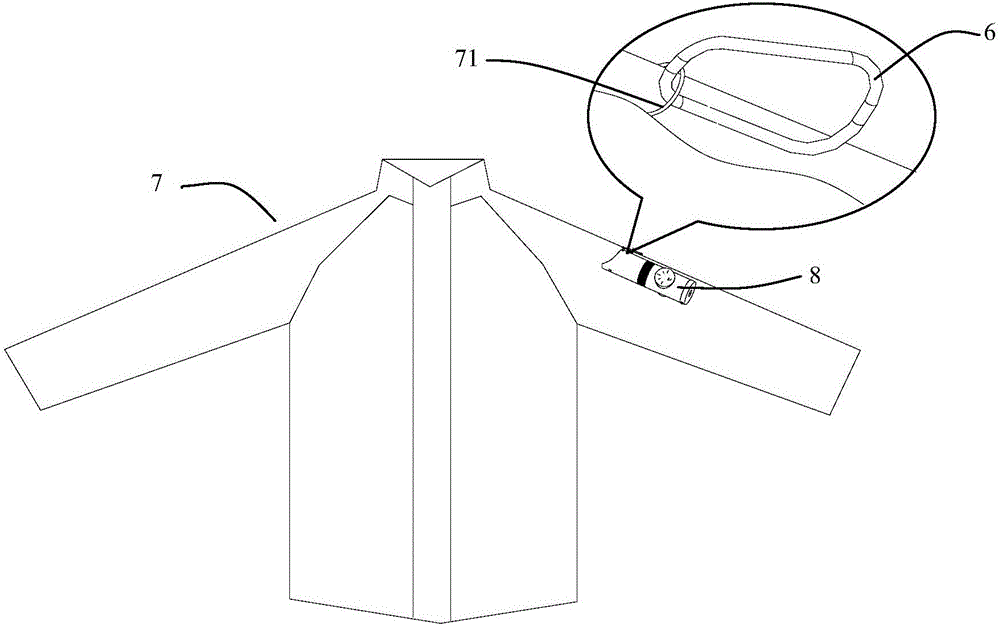

图1为本实用新型的结构示意图；

图2为本实用新型实施例上多功能指南针的结构分解示意图；

图3为图2所示的多功能指南针的后轴侧视图；

图4为图3的A-A向剖视图；

图5为图3的B-B向剖视图；

附图标记：

1-前盖；11-发光二极管；12-开关按钮；2-前壳体；21-指南针；

22-温度表；23-透镜；3-连接环；31-放大镜；4-后壳体；41-口哨；

42-平面镜；43-空腔；5-挂绳；6-连接扣；7-冲锋衣；71-挂环；

8-多功能指南针。

具体实施方式

下面将结合附图对本实用新型技术方案的实施例进行详细的描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，因此只作为示例，而不能以此来限制本实用新型的保护范围。

如图1至图5所示为本实用新型的一个实施例，该实施例所示的多功能指南针8的壳体大体呈圆柱状，由塑料制成，包括前盖1、前壳体2、连接环3、后壳体4、挂绳5、连接扣6等部件；在冲锋衣7上设有与连接扣6配合的挂环71；所述连接扣6与挂环71扣合，将所述多功能指南针8连接到冲锋衣7上。

所述前盖1上设有照明装置，所述照明装置包括发光二极管11、电池和开关按钮12，所述发光二极管11布置在前盖1的前端表面，所述电池安装于前盖1内，为所述发光二极管供电，所述开关按钮12设置在前盖1外周面上，所述发光二极管11包括高亮LED发光二极管和激光二极管，所述开关按钮12有三种状态，可控制照明装置分别发出LED照明光、激光和关闭灯光；所述前盖1通过螺纹连接在所述前壳体2的前端。

所述连接环3内部中间位置设有放大镜31，所述连接环3两端内壁上设有卡槽，所述前壳体2和后壳体4对接端分别设置有与卡槽相配合的卡脚；前壳体2、连接环3和后壳体4可通过卡槽卡脚分别连接或三者连接成一体。

所述前壳体2外表面两侧部位对称地设置有指南针21和温度表22，前壳体内部空腔设有透镜23；当连接环3与前壳体2扣合时，连接环3内部的放大镜31与前壳体2内部的透镜23构成望远镜，当单独拆下连接环3时，放大镜可聚焦阳光，用于野外取火。

所述后壳体4前端开口设置有平面镜42，平面镜42一侧边缘设置有铰链与后壳体4前端一侧的铰链铰接，使平面镜42可以翻转；所述后壳体4中间的空腔43为可放置小型物品的储物仓。所述后壳体4尾部一侧设置为口哨41，另一侧设有小孔，用于穿插挂绳5，挂绳5上有刻度，连接扣6设在挂绳5上。

本实施例提供的带多功能指南针的户外用品，使用方法很简单，出行前可以将写有自己身份信息的小纸条、针线等小型物品放入后壳体4的空腔43内，然后将前盖1、前壳体2、连接环3和后壳体4四部分分别通过螺纹和卡槽卡脚连接成一体，再将连接部扣6与挂环71扣合，将多功能指南针连接到冲锋衣上。使用时，往前推按开关按钮12，高亮LED发光二极管就发出照明发光，起照明作用，往后推按开关按钮12，激光二极管就发出激光，激光射程远，可作为求救信号源；还可以直接通过指南针21辨别方向，从温度表22上得知当前周围环境温度，遇到意外情况时直接吹响口哨41通知同伴，用挂绳5测量长度；当同时旋下前盖1和拆下后壳体4，只留前壳体2和连接环3连成一体，前壳体2内的透镜23与连接环3内的放大镜31构成望远镜，用于观看远处的风景或者提前预知前方危险，不使用望远镜时，将前盖1旋上，以保护望远镜镜头；当需要放大镜时，只需要将连接环3单独拆下；另外，拆下连接环3后，后壳体4前端的平面镜42可以翻转，可作为求救反光信号镜，也可用于简单的梳妆打扮；翻起平面镜42后，可以取出空腔43内事先放置的小型物品。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型实施例技术方案的范围，其均应涵盖在本实用新型的权利要求和说明书的范围当中。
