一种多功能笔记本电脑手提包的制作方法

本发明涉及携行包技术领域，尤其是指一种多功能笔记本电脑手提包。

背景技术：

科技日益进步，电子装置的推陈出新，使人们的生活日益便利，其中，电脑的问世更带来新的里程。由于电脑具有庞大的运算与储存功能，可处理多种事务，例如：文书处理、多媒体处理等。更甚者，笔记本电脑的推出，让电脑更增添了移动性、便携性等多项优点，让人们不受地点的限制，可依需求而随时随地使用电脑。而且通过笔记本电脑所专用的手提包或背包，可让使用者方便携带笔记本电脑。使用者只需将笔记本电脑置放于手提包或背包之内，即可轻松的带着笔记本电脑到处移动，当欲使用笔记本电脑时，只需将笔记本电脑由手提包或背包取出，便可使用。

然而，当使用者使用笔记本电脑时，手提包通常被丢放在一旁，稍不注意就容易丢失，除了携带作用就没有其它实际性用处了。

技术实现要素：

本发明针对现有技术的问题提供一种多功能笔记本电脑手提包，其不但能作为携带作用，还能作为电脑桌子使用，增加手提包的实用性。

为了解决上述技术问题，本发明采用如下技术方案：

本发明提供的一种多功能笔记本电脑手提包，包括垫放笔记本电脑的上层板和用于装纳笔记本电脑的下层板，所述上层板和所述下层板的两侧分别连接有布料，所述上层板与所述下层板通过拉链连接啮合，所述上层板与所述下层板间设有可折叠的支撑机构；所述支撑机构安装于所述上层板，所述上层板设有用于笔记本电脑散热的散热器。

其中的，所述上层板设有用于保护散热器的活动板，所述活动板滑动连接于所述上层板，所述活动板13可与所述上层板1卡接闭合。

作为优选的，所述上层板设有滑槽，所述活动板设有与滑槽配合滑动的滑块。

作为优选的，所述活动板设有卡扣，所述上层板设有与卡扣卡接的卡槽。

其中的，所述支撑机构包括固定在所述上层板的固定横杆、分别铰接于固定横杆两端的支架、铰接于支架的曲柄及分别与曲柄和上层板铰接的连杆。

作为优选的，所述曲柄设有至少一根用于提供收缩力的弹簧。

其中的，所述散热器为至少两个的散热风扇。

其中的，所述下层板设有用于提携手提包的手柄。

作为优选的，所述下层板设有用于装纳笔记本电脑的容纳腔，所述容纳腔设有用于保护笔记本电脑的海绵。

本发明的有益效果：

本发明提供的一种多功能笔记本电脑手提包，通过设有可折叠的支撑机构，使手提包转变成小型电脑桌，同时还具有用于笔记本电脑散热的散热器，其结构简单，构思巧妙，方便实用。

附图说明

图1为本发明的结构示意图。

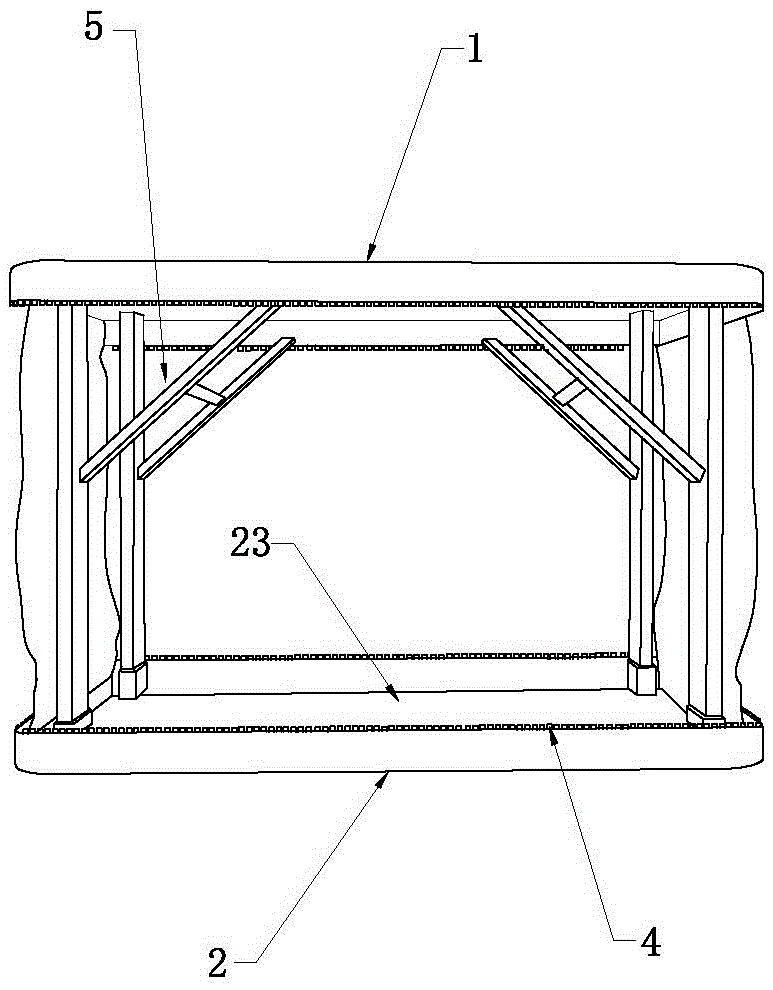

图2为本发明的正视图。

图3为支撑机构的正视图。

图4为本发明的另一结构示意图。

图5为上层板的剖视图。

图6为本发明的封合结构示意图。

附图标记说明

1-上层板；11-滑槽；12-散热器；13-活动板；131-卡扣；132-卡槽；2-下层板；21-滑块；22-手柄；23-容纳腔；3-布料；4-拉链；5-支撑机构；51-固定横杆；52-支架；53-曲柄；54-连杆；55-弹簧。

具体实施方式

为了便于本领域技术人员的理解，下面结合实施例与附图对本发明作进一步的说明，实施方式提及的内容并非对本发明的限定。以下结合附图对本发明进行详细的描述。

如图1、图4和图6所示，本发明提供的一种多功能笔记本电脑手提包，包括垫放笔记本的上层板1和用于装纳笔记本的下层板2，所述上层板1和所述下层板2的两侧分别连接有布料3，所述上层板1与所述下层板2通过拉链4连接啮合。当上层板1与下层板2分开时，通过布料3将它们连接，以免使用过程中丢失其中一部分；使用布料3材质可以减轻本手提包的重量。所述上层板1与所述下层板2间设有可折叠的支撑机构5，所述支撑机构5安装于所述上层板1。在实际使用中，将支撑机构5折叠收纳于上层板1，上层板1与下层板2之间形成一个容置空间，将笔记本电脑放置于容置空间，把上层板1和下层板2合上，拉上拉链4便可以作为笔记本电脑手提包，便于各类人群携带出行。当使用者使用电脑时，拉开拉链4将笔记本电脑拿出，把上层板1的支撑机构5展开，此时手提包便成为一个小型电脑桌，可以将笔记本电脑放在上层板1使用。尤其大学生在床上使用笔记本电脑时，就可以省去另外放置一张电脑桌在床上，占有睡眠空间；另外，各种会议的汇报人或者讲解人，把手提包打开，把笔记本电脑放在上面，使用者就不用经常弯腰使用笔记本电脑。

如图4和图5所示，本实施例中，所述上层板1设有用于笔记本电脑散热的散热器12。其中，所述散热器12包括至少两个散热风扇；所述上层板1设有用于保护散热器12的活动板13，所述活动板13滑动连接于所述上层板1，所述活动板13可与上层板1卡接闭合；所述上层板1设有滑槽11，所述活动板13设有与滑槽11配合滑动的滑块21；所述活动板13设有卡扣131，所述上层板1设有与卡扣131卡接的卡槽132。在使用笔记本电脑时，可以将卡扣131从卡槽132里拔出，使活动板13沿着上层板1的滑槽11滑动拉开，露出两个散热器12，从而对使用中的笔记本电脑进行散热，以免笔记本电脑过热损坏。当手提包不作为小桌子使用时，活动板13与上层板1扣合，活动板13遮盖散热器12进行保护，从而避免了手提包在携带过程，散热器12收到碰撞损害。

如图2和图3所示，本实施例中，所述支撑机构5包括固定在所述上层板1的固定横杆51、分别铰接于固定横杆51两端的支架52、铰接于支架52的曲柄53及分别与曲柄53和上层板1铰接的连杆54。当手提包用作携带作用时，连杆54和曲柄53折叠在一起，使支架52收纳于上层板1；当手提包用作桌子使用时，将支架52拉开，使曲柄53和连接杆成一直线，此时曲柄53和连接杆产生自锁将支架52撑开立于下层板2上，从而使上层板1与下层板2形成电脑桌子。当其中，所述曲柄53设有至少一根用于提供收缩力的弹簧55，在折叠曲柄53时，弹簧55能提供一个收缩力，只要轻压连接杆与曲柄53的铰接点，便可让自锁力消失，实现轻松折叠，提高本发明的实用性。

如图1和图6本实施例中，所述下层板2设有用于提携手提包的手柄22。所述下层板2设有用于装纳笔记本电脑的容纳腔23，所述容纳腔23设有用于保护笔记本电脑的海绵。在作为携带作用时，手柄22便于使用时提携，海绵对笔记本电脑起到防震和防碰撞的保护作用，从而提高本发明的实用性。

以上所述，仅是本发明较佳实施例而已，并非对本发明作任何形式上的限制，虽然本发明以较佳实施例公开如上，然而并非用以限定本发明，任何熟悉本专业的技术人员，在不脱离本发明技术方案范围内，当利用上述揭示的技术内容作出些许变更或修饰为等同变化的等效实施例，但凡是未脱离本发明技术方案内容，依据本发明技术是指对以上实施例所作的任何简单修改、等同变化与修饰，均属于本发明技术方案的范围内。
