一种鞋厂用鞋子风干装置的制作方法

本发明涉及一种风干装置，尤其涉及一种鞋厂用鞋子风干装置。

背景技术：

鞋子，是穿在脚上防止脚受到伤害的一种物品，在人类文明史前期多为草鞋、布鞋，如今以皮鞋、运动鞋较为多见。

风干，指放在阴凉的地方，让风吹干，鞋子风干是指鞋子上完鞋胶需要风干，鞋子上的鞋胶被风干之后才便于对鞋子进行下一步处理，在鞋厂中尤其需要人们对鞋子进行各种方式的风干。

现有的鞋子风干装置存在风干不彻底和不完全的缺点，因此亟需研发一种风干彻底和完全的鞋厂用鞋子风干装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服现有的鞋子风干装置风干不彻底和不完全的缺点，本发明要解决的技术问题是提供一种鞋厂用鞋子风干装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种鞋厂用鞋子风干装置，包括有箱体装置、风扇装置、第一网板和第二网板，箱体装置内上部设有风扇装置，箱体装置内设有第一网板和第二网板，第一网板位于风扇装置下方，第二网板位于第一网板下方。

优选地，箱体装置包括有第一箱体、合页、箱门、透明板、插销和铁丝网，第一箱体前部左方上下两侧对称设有合页，合页右部设有箱门，箱门中间设有透明板，箱门正前方右侧中部设有插销，插销右部与第一箱体前部右侧连接，第一箱体后壁上方开有大通孔，大通孔内设有铁丝网。

优选地，风扇装置包括有轴承座、手柄、转轴和第一叶片，第一箱体左壁上方开有小通孔，第一箱体内左壁上方设有轴承座，轴承座位于小通孔右方，轴承座上安装有转轴，转轴左端设有手柄，转轴右侧设有第一叶片。

优选地，还包括有支架、电机、支杆、转盘、第二叶片和网框，第一箱体内后壁下部设有支架，支架前端设有电机，电机下端连接有支杆，支杆下端设有转盘，转盘周围设有第二叶片，第一箱体内左右两壁下部对称设有网框，网框与支杆位于同一水平。

优选地，还包括有加热装置，加热装置包括有水箱、壳体、加热丝、水泵、散热水管和阀门，第一箱体内右壁上方设有水箱，水箱位于风扇装置下方，水箱内底部设有壳体，壳体内设有加热丝，水箱底部左侧前方设有水泵，水泵左侧设有散热水管，散热水管伸出水箱，散热水管后方的右端伸入水箱，散热水管后方的右侧设有阀门。

优选地，第一网板和第二网板的材质为不锈钢。

优选地，第一箱体的长宽高比为1:1:2。

工作原理：当鞋厂的鞋子上完鞋胶需要风干时，人们可以将需要风干的鞋子放入箱体装置内的第一网板和第二网板上，第一网板和第二网板之间不同的距离可以方便人们放置不同型号的鞋子，人们启动风扇装置，风扇装置可以对鞋子进行吹风处理，流动的空气可以加快鞋子的风干速度。

因为箱体装置包括有第一箱体、合页、箱门、透明板、插销和铁丝网，第一箱体前部左方上下两侧对称设有合页，合页右部设有箱门，箱门中间设有透明板，箱门正前方右侧中部设有插销，插销右部与第一箱体前部右侧连接，第一箱体后壁上方开有大通孔，大通孔内设有铁丝网，所以当人们需要打开箱体装置将鞋子放入第一箱体时，人们可以打开插销，将箱门打开，人们便可将鞋子放入第一箱体内，当箱门未被打开时，人们可以透过箱门上的透明板看到第一箱体内的鞋子状况，第一箱体后壁的大通孔有利于第一箱体内的空气流通，便于风扇装置转换第一箱体内外的空气，保持第一箱体内的通风效果，铁丝网可以防止废弃杂物进入箱体装置内，保持箱体装置内的干净整洁。

因为风扇装置包括有轴承座、手柄、转轴和第一叶片，第一箱体左壁上方开有小通孔，第一箱体内左壁上方设有轴承座，轴承座位于小通孔右方，轴承座上安装有转轴，转轴左端设有手柄，转轴右侧设有第一叶片，所以当人们需要使用风扇装置时，人们通过手柄转动转轴，使得第一叶片随之转动，第一叶片便可以带动第一箱体内的空气来回流通，保持第一箱体内的空气流动，加快鞋子的风干效果。

因为还包括有支架、电机、支杆、转盘、第二叶片和网框，第一箱体内后壁下部设有支架，支架前端设有电机，电机下端连接有支杆，支杆下端设有转盘，转盘周围设有第二叶片，第一箱体内左右两壁下部对称设有网框，网框与支杆位于同一水平，所以当人们打开箱门时，人们可以将一些干燥剂放入网框内，人们启动电机，电机带动转盘转动，使得第二叶片随之转动，第二叶片便可以带动第一箱体内下方的空气来回流通，并且加快干燥剂吸收空气中水分的速度，使得第一箱体内保持干燥和空气流通，便于鞋子上的鞋胶风干。

因为还包括有加热装置，加热装置包括有水箱、壳体、加热丝、水泵、散热水管和阀门，第一箱体内右壁上方设有水箱，水箱位于风扇装置下方，水箱内底部设有壳体，壳体内设有加热丝，水箱底部左侧前方设有水泵，水泵左侧设有散热水管，散热水管伸出水箱，散热水管后方的右端伸入水箱，散热水管后方的右侧设有阀门，当人们在对鞋子进行风干处理时，人们可以启动加热丝，水箱内的水被加热，当水箱内的水被加热完毕之后，人们启动水泵，水泵将水箱内的热水抽送至散热水管中，散热水管可以将其内部热水的热量散发给通过的空气，使得通过散热水管的空气被加热成热空气，热空气可以更好的对鞋子进行风干，由于第一箱体内的环境干燥，空气流通，加上热空气的作用，可以加快速度的对鞋子进行风干处理。

(3)有益效果

本发明达到了风干彻底和完全的效果，不仅装置内的环境干燥，空气流通，加上热空气的作用，可以加快速度的对鞋子进行风干处理，而且铁丝网可以防止废弃杂物进入箱体装置内，保持箱体装置内的干净整洁。

附图说明

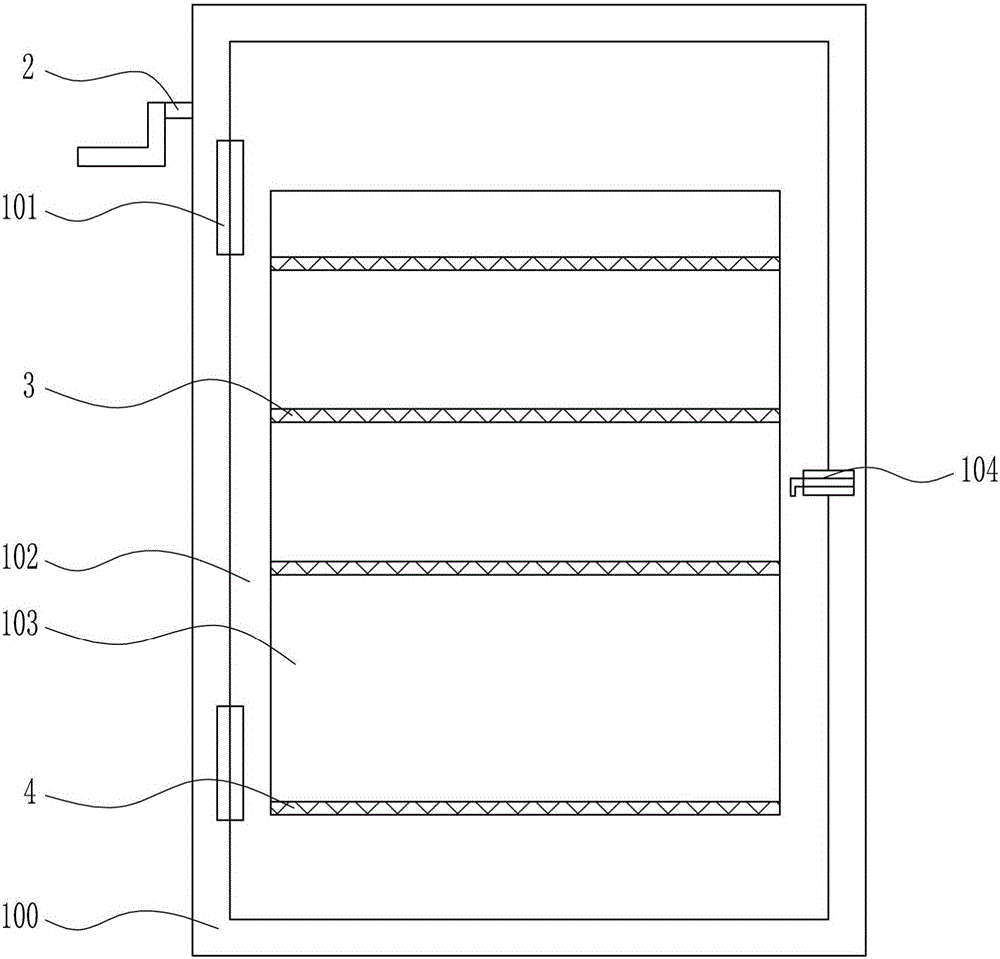

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明的后视结构示意图。

图4为本发明的第一种部分主视结构示意图。

图5为本发明的第二种部分主视结构示意图。

图6为本发明的第三种部分主视结构示意图。

图7为本发明加热装置的俯视结构示意图。

附图中的标记为：1-箱体装置，100-第一箱体，101-合页，102-箱门，103-透明板，104-插销，105-大通孔，106-铁丝网，2-风扇装置，200-小通孔，201-轴承座，202-手柄，203-转轴，204-第一叶片，3-第一网板，4-第二网板，5-支架，6-电机，7-支杆，8-转盘，9-第二叶片，10-网框，11-加热装置，110-水箱，111-壳体，112-加热丝，113-水泵，114-散热水管，115-阀门。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种鞋厂用鞋子风干装置，如图1-7所示，包括有箱体装置1、风扇装置2、第一网板3和第二网板4，箱体装置1内上部设有风扇装置2，箱体装置1内设有第一网板3和第二网板4，第一网板3位于风扇装置2下方，第二网板4位于第一网板3下方。

实施例2

一种鞋厂用鞋子风干装置，如图1-7所示，包括有箱体装置1、风扇装置2、第一网板3和第二网板4，箱体装置1内上部设有风扇装置2，箱体装置1内设有第一网板3和第二网板4，第一网板3位于风扇装置2下方，第二网板4位于第一网板3下方。

箱体装置1包括有第一箱体100、合页101、箱门102、透明板103、插销104和铁丝网106，第一箱体100前部左方上下两侧对称设有合页101，合页101右部设有箱门102，箱门102中间设有透明板103，箱门102正前方右侧中部设有插销104，插销104右部与第一箱体100前部右侧连接，第一箱体100后壁上方开有大通孔105，大通孔105内设有铁丝网106。

实施例3

一种鞋厂用鞋子风干装置，如图1-7所示，包括有箱体装置1、风扇装置2、第一网板3和第二网板4，箱体装置1内上部设有风扇装置2，箱体装置1内设有第一网板3和第二网板4，第一网板3位于风扇装置2下方，第二网板4位于第一网板3下方。

箱体装置1包括有第一箱体100、合页101、箱门102、透明板103、插销104和铁丝网106，第一箱体100前部左方上下两侧对称设有合页101，合页101右部设有箱门102，箱门102中间设有透明板103，箱门102正前方右侧中部设有插销104，插销104右部与第一箱体100前部右侧连接，第一箱体100后壁上方开有大通孔105，大通孔105内设有铁丝网106。

风扇装置2包括有轴承座201、手柄202、转轴203和第一叶片204，第一箱体100左壁上方开有小通孔200，第一箱体100内左壁上方设有轴承座201，轴承座201位于小通孔200右方，轴承座201上安装有转轴203，转轴203左端设有手柄202，转轴203右侧设有第一叶片204。

实施例4

一种鞋厂用鞋子风干装置，如图1-7所示，包括有箱体装置1、风扇装置2、第一网板3和第二网板4，箱体装置1内上部设有风扇装置2，箱体装置1内设有第一网板3和第二网板4，第一网板3位于风扇装置2下方，第二网板4位于第一网板3下方。

箱体装置1包括有第一箱体100、合页101、箱门102、透明板103、插销104和铁丝网106，第一箱体100前部左方上下两侧对称设有合页101，合页101右部设有箱门102，箱门102中间设有透明板103，箱门102正前方右侧中部设有插销104，插销104右部与第一箱体100前部右侧连接，第一箱体100后壁上方开有大通孔105，大通孔105内设有铁丝网106。

风扇装置2包括有轴承座201、手柄202、转轴203和第一叶片204，第一箱体100左壁上方开有小通孔200，第一箱体100内左壁上方设有轴承座201，轴承座201位于小通孔200右方，轴承座201上安装有转轴203，转轴203左端设有手柄202，转轴203右侧设有第一叶片204。

还包括有支架5、电机6、支杆7、转盘8、第二叶片9和网框10，第一箱体100内后壁下部设有支架5，支架5前端设有电机6，电机6下端连接有支杆7，支杆7下端设有转盘8，转盘8周围设有第二叶片9，第一箱体100内左右两壁下部对称设有网框10，网框10与支杆7位于同一水平。

还包括有加热装置11，加热装置11包括有水箱110、壳体111、加热丝112、水泵113、散热水管114和阀门115，第一箱体100内右壁上方设有水箱110，水箱110位于风扇装置2下方，水箱110内底部设有壳体111，壳体111内设有加热丝112，水箱110底部左侧前方设有水泵113，水泵113左侧设有散热水管114，散热水管114伸出水箱110，散热水管114后方的右端伸入水箱110，散热水管114后方的右侧设有阀门115。

第一网板3和第二网板4的材质为不锈钢。

第一箱体100的长宽高比为1:1:2。

工作原理：当鞋厂的鞋子上完鞋胶需要风干时，人们可以将需要风干的鞋子放入箱体装置1内的第一网板3和第二网板4上，第一网板3和第二网板4之间不同的距离可以方便人们放置不同型号的鞋子，人们启动风扇装置2，风扇装置2可以对鞋子进行吹风处理，流动的空气可以加快鞋子的风干速度。

因为箱体装置1包括有第一箱体100、合页101、箱门102、透明板103、插销104和铁丝网106，第一箱体100前部左方上下两侧对称设有合页101，合页101右部设有箱门102，箱门102中间设有透明板103，箱门102正前方右侧中部设有插销104，插销104右部与第一箱体100前部右侧连接，第一箱体100后壁上方开有大通孔105，大通孔105内设有铁丝网106，所以当人们需要打开箱体装置1将鞋子放入第一箱体100时，人们可以打开插销104，将箱门102打开，人们便可将鞋子放入第一箱体100内，当箱门102未被打开时，人们可以透过箱门102上的透明板103看到第一箱体100内的鞋子状况，第一箱体100后壁的大通孔105有利于第一箱体100内的空气流通，便于风扇装置2转换第一箱体100内外的空气，保持第一箱体100内的通风效果，铁丝网106可以防止废弃杂物进入箱体装置1内，保持箱体装置1内的干净整洁。

因为风扇装置2包括有轴承座201、手柄202、转轴203和第一叶片204，第一箱体100左壁上方开有小通孔200，第一箱体100内左壁上方设有轴承座201，轴承座201位于小通孔200右方，轴承座201上安装有转轴203，转轴203左端设有手柄202，转轴203右侧设有第一叶片204，所以当人们需要使用风扇装置2时，人们通过手柄202转动转轴203，使得第一叶片204随之转动，第一叶片204便可以带动第一箱体100内的空气来回流通，保持第一箱体100内的空气流动，加快鞋子的风干效果。

因为还包括有支架5、电机6、支杆7、转盘8、第二叶片9和网框10，第一箱体100内后壁下部设有支架5，支架5前端设有电机6，电机6下端连接有支杆7，支杆7下端设有转盘8，转盘8周围设有第二叶片9，第一箱体100内左右两壁下部对称设有网框10，网框10与支杆7位于同一水平，所以当人们打开箱门102时，人们可以将一些干燥剂放入网框10内，人们启动电机6，电机6带动转盘8转动，使得第二叶片9随之转动，第二叶片9便可以带动第一箱体100内下方的空气来回流通，并且加快干燥剂吸收空气中水分的速度，使得第一箱体100内保持干燥和空气流通，便于鞋子上的鞋胶风干。

因为还包括有加热装置11，加热装置11包括有水箱110、壳体111、加热丝112、水泵113、散热水管114和阀门115，第一箱体100内右壁上方设有水箱110，水箱110位于风扇装置2下方，水箱110内底部设有壳体111，壳体111内设有加热丝112，水箱110底部左侧前方设有水泵113，水泵113左侧设有散热水管114，散热水管114伸出水箱110，散热水管114后方的右端伸入水箱110，散热水管114后方的右侧设有阀门115，当人们在对鞋子进行风干处理时，人们可以启动加热丝112，水箱110内的水被加热，当水箱110内的水被加热完毕之后，人们启动水泵113，水泵113将水箱110内的热水抽送至散热水管114中，散热水管114可以将其内部热水的热量散发给通过的空气，使得通过散热水管114的空气被加热成热空气，热空气可以更好的对鞋子进行风干，由于第一箱体100内的环境干燥，空气流通，加上热空气的作用，可以加快速度的对鞋子进行风干处理。
