一种可以进行冷暖调节的鞋的制作方法

本发明涉及一种鞋，尤其涉及一种可以进行冷暖调节的鞋。

背景技术：

鞋子是人们最主要的日用生活必需品，每个人每天都要穿鞋子。鞋子多为密封性结构，随着人体的活动量的增加，脚部的活动量也随之增加。因此，脚部会不断有热量释放，这些热量由于鞋子的密闭性，而储存在鞋子内部，使鞋子内部的温度会不断升高，造成焖脚、捂脚、脚热等不良感觉，并进一步加速脚部的汗液分泌。久而久之，鞋子内的环境会逐渐恶化，造成细菌滋生，形成烂脚、脚气、脚臭等脚部的卫生健康问题。由于脚底有诸多穴位和经络汇集点，这些穴位和经络汇集点是人体健康的重要关键点，因此脚部的卫生健康出现问题，会造成整个身体的循环系统出现问题，从而危害整个身体的健康。

鞋内环境恶化的重要起因是温度问题。鞋内温度升高是鞋内许多卫生问题的根源。夏天或者运动量大的情况下，鞋子内的温度过高是主要问题，这时需要对鞋子进行降温处理。而到了冬天或者其他环境温度较低的场合，仅凭脚部本身的热量释放及鞋子的保温层保暖又是不够的，因此在这种情况下，又需要将鞋子内的温度进行保暖处理。

所以，需要对现有的鞋子进行改进，使其能够在周围环境温度较高或者活动量较大时，使鞋子内的温度降低；在周围环境温度较低或者脚部的活动量较小时，使鞋子内的温度升高；实现使整个鞋子的温度保持在舒适的范围内，从而有效减少或者避免鞋子或者脚部的各种不良问题。

技术实现要素：

本发明所要解决的技术问题在于提供一种可以进行冷暖调节的鞋。

为了实现上述目的，本发明采用下述技术方案：

一种可以进行冷暖调节的鞋，包括鞋底、鞋垫以及鞋面，所述鞋底上设置有制冷制热装置、检测装置，所述鞋面上设置有显示装置，所述检测装置与所述显示装置连接；

根据所述显示装置显示的由所述检测装置检测的鞋内的温度与湿度，通过所述制冷制热装置对鞋内温度进行调节。

其中较优地，所述制冷制热装置包括电源部分、控制部分、制冷制热部分，所述电源部分包括第一电源与第二电源，所述控制部分包括第一控制开关与第二控制开关，所述制冷制热部分包括冷热片；

所述第一电源、所述第一控制开关与所述冷热片组成第一回路；

所述第二电源、所述第二控制开关与所述冷热片组成第二回路。

其中较优地，所述电源部分包括一个电源，所述制冷制热部分包括第一冷热片与第二冷热片，所述电源、所述第一控制开关与所述第一冷热片组成第一回路；所述电源、所述第二控制开关与所述第二冷热片组成第二回路。

其中较优地，所述冷热片设置有正、负极，所述第一电源的正极或负极与所述冷热片的正极连接，对应所述第二电源的负极或正极与所述冷热片的正极连接。

其中较优地，所述冷热片由半导体热电材料制成，通过调整所述第一控制开关、所述第二控制开关，改变所述冷热片的电压方向，实现所述制冷制热装置的制冷与制热过程。

其中较优地，所述电源部分与所述控制部分分别采用一个电源与一个控制开关件，所述控制开关件包括支撑筒、两组或三组导电条、棘轮装置，所述导电条设置在所述支撑筒内，每一组导电条包括两个导电条，两个所述导电条位于同一水平面上且所在位置相互对称；

当所述导电条为两组时，其中一组所述导电条与所述冷热片的连接方向与另一组所述导电条与所述电源的连接方向相同或相反；

当所述导电条为三组时，三组所述导电条沿相同方向对应与所述冷热片的正、负极、所述电源的正、负极、所述冷热片的负、正极连接；

所述棘轮装置包括按压杆、滑槽、转动轮、弹簧，所述按压杆的一端及所述转动轮上设置有啮合齿，所述啮合齿与所述滑槽相对应，所述滑槽的顶端设置有斜齿，所述滑槽设置在所述支撑筒上，所述转动轮具有导电性或所述转动轮上设置有具有导电性能的导电体，所述具有导电性的转动轮或所述导电体采用“X”形导电结构；通过控制所述棘轮装置处于不同的位置，使相应导电条交错电性连接，实现使所述电源输出两个方向不同的电压给所述冷热片，完成所述制冷制热装置的制冷或制热过程及制冷与制热过程的转换。

其中较优地，所述控制开关件包括第一支撑筒、连电杆、所述棘轮装置、第二支撑筒、绝缘推动杆，所述第二支撑筒设置在所述第一支撑筒内，所述第一支撑筒的两端分别连接所述电源、所述冷热片的正负极，所述连电杆一端的固定连接点设置在所述第一支撑筒的下部，所述连电杆另一端与所述第一支撑筒的上部进行活动连接，所述第一支撑筒的上部设置有连电条，所述连电条设置在所述连电杆的同侧或对侧，所述第一支撑筒的上部和下部之间设置有绝缘区域，所述第一支撑筒的上部和下部之间通过所述连电杆进行电性连接；

所述棘轮装置设置在所述第二支撑筒内，所述绝缘推动杆设置在所述第二支撑筒外部，并与所述棘轮装置连接；

所述棘轮装置推动所述绝缘推动杆将所述连电杆处于交错或平行位置，且所述连电杆处于交错与平行位置时所产生的电压或电流方向相反，实现所述制冷制热装置的制冷或制热过程及制冷与制热过程的转换。

其中较优地，所述滑槽上设置有长度不同的两组或三组槽，用于使所述棘轮装置停在不同的位置，控制由所述控制开关件、所述电源以及所述冷热片组成的回路处于导通或断开状态；其中，所述滑槽上设置的两组所述槽实现开启或关闭所述制冷制热装置的制冷或制热功能；所述滑槽上设置的三组所述槽实现开启或关闭所述制冷制热装置，并控制所述制冷制热装置实现制冷与制热功能的切换。

所述鞋底外周设置有充电接口，所述充电接口用防水塞进行密封。

其中较优地，所述电源部分采用发电装置，所述发电装置包括发电单元、整流单元、储能单元、充电单元，所述发电单元与所述整流单元连接，所述整流单元与所述储能单元连接，所述储能单元与所述充电单元连接，所述发电装置封装于壳体内部，所述壳体由绝缘材料制成。

其中较优地，所述发电单元包括线圈与磁铁，所述磁铁设置在所述线圈内，所述线圈产生方向变化的电流；

或者所述发电单元包括压电材料与按压体，所述按压体与所述压电材料连接。

其中较优地，所述发电单元还包括弹簧，所述弹簧与所述磁铁连接，或者所述弹簧与所述按压体连接。

其中较优地，所述冷热片设置在鞋底上层，所述鞋底上层与所述鞋底下层之间、或者所述冷热片所在的部位设置有空心层，所述空心层为空心结构或镂空结构。

本发明所提供的可以进行冷暖调节的鞋通过在鞋底设置制冷制热装置、检测装置，在鞋面上设置显示装置，使使用者可以根据显示装置显示的鞋内温度数据，调节制冷制热装置，实现对鞋子内的温度控制。本鞋通过设置不同结构的制冷制热装置，并且制冷制热装置设置有多个冷热片连接接口，以满足不同人群对鞋子冷热度的不同需求。同时，本鞋的制冷制热装置通过设置不同结构的电源部分以及控制部分，为制冷制热装置提供不同方向的电压，使整个鞋子的温度保持在舒适的范围内，从而有效减少或者避免鞋子或者脚部的各种不良问题。

附图说明

图1为本发明所提供的可以进行冷暖调节的鞋的结构示意图；

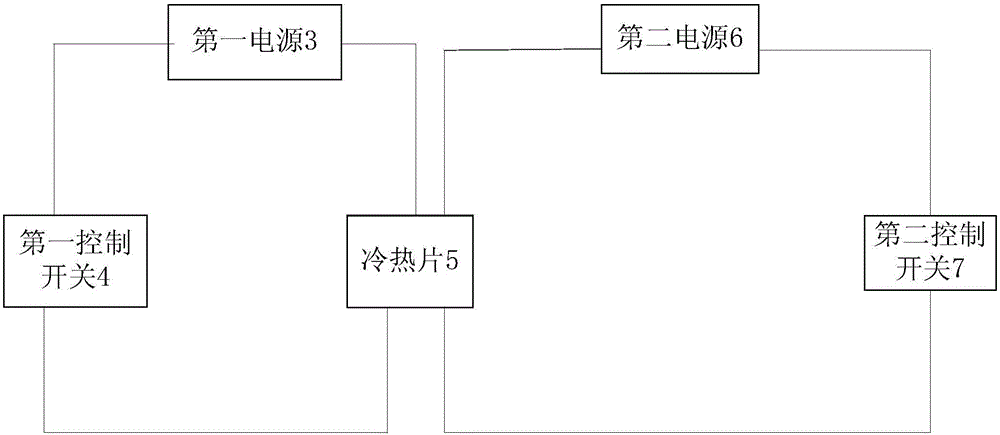

图2为实施例1所提供的可以进行冷暖调节的鞋中，制冷制热装置结构示意图；

图3为本发明所提供的可以进行冷暖调节的鞋中，电源部分设置为发电装置的结构示意图；

图4为本发明所提供的可以进行冷暖调节的鞋中，发电装置的发电单元的一种结构示意图；

图5为本发明所提供的可以进行冷暖调节的鞋中，发电装置的发电单元的另一种结构示意图；

图6～图8为实施例2所提供的可以进行冷暖调节的鞋中，控制开关件控制制冷制热装置处于制冷、制热或关闭状态的结构示意图；

图9为实施例3所提供的可以进行冷暖调节的鞋中，控制开关件控制制冷制热装置实现制冷或制热过程示意图；

图10为实施例3所提供的可以进行冷暖调节的鞋中，棘轮装置、第二支撑筒、绝缘推动杆之间连接关系示意图。

具体实施方式

下面结合附图和具体实施例对本发明的技术内容做进一步的详细说明。

如图1所示，本发明所提供的可以进行冷暖调节的鞋包括鞋底、鞋垫以及与鞋底连接在一起的鞋面。在鞋底上设置有制冷制热装置1、检测装置，在鞋面上设置有显示装置2。其中，检测装置与显示装置2连接，根据检测装置可以检测鞋内的温度，并将该温度显示在显示装置2上，从而方便使用者能及时掌握鞋内温度的变化状况，并通过制冷制热装置1对鞋内温度进行调节，以满足使用者的实际需求。

检测装置包括温度传感器、湿度传感器与微处理器(图中未示出)，温度传感器与湿度传感器分别与微处理器采用电性连接，通过温度传感器与湿度传感器可以将感应到的鞋子内的实际温度和湿度转换成电信号，温度传感器与湿度传感器将该电信号传输给微处理器进行处理，最终转换成数字信号传输给显示装置2进行显示。其中显示装置2采用LED显示器，LED显示器与微处理器采用电性连接，经过微处理器处理后产生的数字信号传输给LED显示器，通过LED显示器可以将鞋内实际的温度数值以及湿度数值进行显示。通过检测装置可以准确的对鞋内的温度与湿度进行测量，并通过显示装置2进行显示，为方便使用者调节鞋内的温度与湿度提供了依据，使鞋内温度与湿度更适宜，提高了鞋子的舒适度。

本发明所提供的可以进行冷暖调节的鞋可以通过不同结构的制冷制热装置1对鞋内温度进行调节，下面结合图1～图8，对不同结构的制冷制热装置1进行详细的描述。

实施例1

本实施例所提供的制冷制热装置1包括电源部分、控制部分、制冷制热部分。其中，电源部分可以采用两个独立的电源或一个独立电源；当电源部分采用两个独立电源时，如图2所示，分别为第一电源3与第二电源6，第一电源3与第二电源6能够为制冷制热装置1提供稳定的直流电压。控制部分可以采用两个独立的控制开关，分别为第一控制开关4与第二控制开关7。第一控制开关4与第一电源3电性连接，第二控制开关7与第二电源6电性连接，通过第一控制开关4与第二控制开关7分别控制第一电源3、第二电源6使制冷制热装置1实现制冷与制热过程。制冷制热部分采用冷热片5，该冷热片5设置有正极与负极，第一电源3的正极或者负极与冷热片5的正极连接，第二电源6的负极或者正极与冷热片5的正极连接，也就是第二电源6与冷热片5的连接方向与第一电源3与冷热片5的连接方向相反。所以，由第一电源3、第一控制开关4、冷热片5组成第一回路，由第二电源6、第二控制开关7、冷热片5组成第二回路，第一电源3提供的电压、电流方向与第二电源6提供的电压、电流方向相反。

当电源部分采用一个独立电源(图中未示出)时，可以将该独立电源分别与两个冷热片5电性连接，并且该独立电源同上述分别与第一控制开关4、第二控制开关7以及两个冷热片5组成两个回路，也就是该独立电源与第一冷热片、第一控制开关组成第一回路，独立电源与第二冷热片、第二控制开关组成第二回路，同时满足该独立电源分别为两个回路提供的电压、电流方向相反，通过第一控制开关与第二控制开关分别控制该独立电源使制冷制热装置1实现制冷或制热过程。冷热片5由半导体热电材料制成，由于半导体热电材料具有较大的热电效应，因此，也称为温差电材料。这种材料能将热能转化为电能，也可以将电能转化为热能，还可以利用电能产生致冷效果。在将电能转化为热能时，这种材料既可以使制冷片输出端制冷，又可以使制热片输出端制热。将电压的方向调整，制冷片就可以变为制热片。即半导体热电材料的NP两端能实现制冷与制热的作用。具体地，可以将半导体热电材料的制热端朝向鞋子里面，只起到给鞋子加热的作用；也可以将半导体热电材料的制冷端朝向鞋子里面，只起到给鞋子制冷的作用；还可以通过其他方式将半导体热电材料设置为既可以制冷又可以制热的结构。例如，可以将半导体热电材料设置为可以拆卸或者活动的结构，通过变换半导体热电材料的NP端位置或者电源正负极位置而将其制冷制热功能进行转换。还可以在一个电源电路中使用多个半导体电热材料，使电源与半导体电热材料的正负极连接方向不同，并对其进行开关控制，使一部分半导体电热材料制热而另一部分半导体电热材料制冷。所以，将冷热片5应用在对鞋子的温度控制中，实现了对鞋子内的温度的控制效果。

由于将冷热片5的电压方向调整，可以实现制冷与制热的效果。所以，在冷热片5制冷过程中，冷热片5输出端的片件制冷形成冷热片5的冷端；在冷热片5制热过程中，冷热片5输出端的片件制热形成冷热片5的热端。本实施例所提供的制冷制热装置1实现制冷与制热的过程为：当接通两个独立的控制开关中的其中一个控制开关(第一控制开关4或者第二控制开关7)，同时关闭另一个控制开关，使与接通的控制开关相连接的电源(第一电源3或者第二电源6)以及与该电源连接的冷热片5组成的回路导通。此时，电源给冷热片5施加正向电压，使得朝向鞋子里面的一端为冷端，冷热片5背向鞋子里面的一端为热端。同样，关闭所接通的控制开关，接通另一个之前关闭的另一个控制开关，使与该接通的控制开关相连接的电源(第一电源3或者第二电源6)以及与该电源连接的冷热片5组成的回路导通。此时，电源给冷热片5施加与之前接通的控制开关组成的回路方向相反的电压，使朝向鞋子里面的一端为热端，冷热片5背向鞋子里面的一端为冷端。所以，本制冷制热装置1通过采用两个独立的电源与控制开关分别与冷热片5组成两个独立的回路，既可以对鞋子进行制热，也可以对鞋子进行制冷。

本实施例所提供的制冷制热装置1的电源部分可以采用一次性电池或电池组为本制冷制热装置1提供满足要求的直流电压。也可以采用可充电的电池或者电池组为本制冷制热装置1提供直流电压，通过在鞋底外周上设置充电接口23，并且将充电接口23用防水塞进行密封，方便对本制冷制热装置1进行充电。还可以采用太阳能电池板电池等已有电源为本制冷制热装置1提供直流电压。

本实施例所提供的制冷制热装置1的电源部分使用上述已有电源进行供电之外，还可以采用发电装置进行自足供电。如图3所示，该发电装置可以由发电单元8、整流单元9、储能单元10、充电单元11组成，发电单元8与整流单元9连接，整流单元9与储能单元10连接，储能单元10与充电单元11连接。其中，如图4所示，发电单元8包括线圈81、磁铁(图中未示出)，磁铁设置在线圈内，磁铁在线圈81内进行运动，做切割磁力线运动，线圈内因此会产生电流，由于磁铁的运动为往复运动，线圈内产生的电流方向也会随之发生变化，本发电单元8主要是利用磁铁的来回运动或者震动对线圈进行切割并进行发电。发电单元8还可以设置弹簧(图中未示出)，可以将弹簧与磁铁连接，使磁铁在脚底的压力与弹簧的弹力下呈往复运动，并且弹簧的弹力还可以对磁铁进行复位的作用。整流单元9可以使用各种公知的整流电路，例如包括用于整流的四个二极管D1～D4的整流电路，如图4所示，将该整流电路与发电单元8的线圈连接，通过整流电路可以将线圈产生的电流进行整流形成直流电。储能单元10可以采用储能电容C1，通过储能电容C1可以储存由整流单元9输出的直流电。充电单元11可以采用可充电电池或电池组，通过储能单元10存储的直流电可以对可充电电池或电池组进行充电，该可充电电池或电池组将该直流电提供给本制冷制热装置1。为了防止发生漏电现象，将本发电装置封装于壳体内部，壳体采用绝缘材料制成。为了使本发电装置输出稳定的直流电，可以在储能单元10与充电单元11之间设置稳压单元(图中未示出)，稳压单元可以采用稳压二极管，通过稳压二极管的稳压作用，可以使储能单元10输出的直流电保持在恒定值。本发电装置与外接电源相比，能利用脚部运动时将动能转化为电能，再将电能转化为热能，从而方便地对鞋子内的温度进行控制。

如图5所示，发电装置的发电单元8还可以由压电材料83、按压体82组成，按压体82与压电材料83连接，利用压电材料83的压电性能进行发电。压电材料83在受到外部压力作用下会产生电压及电量，将这些电量进行收集，则可以将其作为电源。具体地，按压体82在脚底的按压作用下，对压电材料83施加压力，压电材料83受到压力后产生电流，该电流经过上述过程后形成稳定的直流电供给给制冷制热装置1。同样，在本发电单元也可以设置弹簧，可以将弹簧与按压体连接，利用弹簧的弹力，将按压体82进行复位，按压体82则在脚底的按压力以及弹簧的弹力作用下做往复运动，从而不断地将动能转化为电能，再将电能转化为热能，从而方便地对鞋子内的温度进行控制。

本实施例所提供的制冷制热装置1的控制部分除了可以用手动控制开关对制冷制热装置1进行控制外，还可以将控制部分设置为无线模块(图中未示出)，利用无线模块对制冷制热装置1进行无线控制。其中，实现无线控制的方式有多种，因此，本制冷制热装置1不对此做具体限制。制冷制热装置1的控制部分可以设置为无线蓝牙集成模块(图中未示出)或者Wi-fi模块(无线网络连接模块)，通过开启具有蓝牙功能或者无线网络连接功能的装置，可以实现对制冷制热装置1的温度控制以及温度与湿度的显示。例如，可以将制冷制热装置1的控制部分通过无线蓝牙集成模块或者Wi-fi模块与手机进行连接，通过手机上相应的温度与湿度APP控制软件显示出鞋子内的温度与湿度，并根据实际需求控制制冷制热装置1实现对鞋子内的温度的调节。其中，需要强调的是APP软件为现有技术，不构成对本发明所提供的可以进行冷暖调节的鞋的限制。

本实施例所提供的制冷制热装置1的制冷制热部分，可以根据实际需求在制冷制热装置1中增设冷热片5连接数量的连接接口(图中未示出)，鞋底可以设置一个冷热片5，即鞋子内的热源或者冷源为一个，鞋子内的其他部分可以通过固体或者气体的热交换进行能量交换。鞋底还可以设置多个冷热片5，从鞋子的多个位置对鞋子进行制热或者制冷。通过多个连接接口，增设的冷热片5还可以设置在能活动的鞋垫中，还可以设置在鞋面中。冷热片5还可以设置在裤子或者上衣等衣服中，作为制冷或者制热的装置调节衣服的温度。其中，本制冷制热装置1的冷热片5优选设置在鞋底上层，并且冷热片5的一端朝向鞋子里面，给鞋子提供热源或者冷源，其另一端则为相反的冷端或者热端，为了利于冷热片5热量的交换，将鞋底上层与鞋底下层之间设置有空心层，该空心层为整层的空心结构或镂空结构，还可以将冷热片5所在的部位设置为空心结构或镂空。

实施例2

本实施例所提供的制冷制热装置1也是包括电源部分、控制部分、制冷制热部分。该实施例所提供的制冷制热装置1与实施例1所提供的制冷制热装置1的不同之处在于：本制冷制热装置1的电源部分与控制部分分别采用一个电源与一个控制开关件，也就是在本制冷制热装置1中通过设置一个电源与一个控制开关件，使制冷制热装置1实现制冷与制热过程。如图6～8所示，控制开关件由支撑筒23、三组导电条、棘轮装置组成。支撑筒23的结构可以为圆筒状结构，也可以为截面为方形的结构，或者为开放、半开放的其他形状结构。三组导电条中，第一组导电条由两个导电条14组成，第二组导电条由两个导电条13组成，第三组导电条由两个导电条14ˊ。三组导电条设置在支撑筒23内，并设置在棘轮装置的正上方。其中，第一组导电条设置在支撑筒23上端，第二组导电条与第三组导电条依次对应设置在第一组导电条的正下方，构成三层导电条结构。其中，在每一组导电条中，两个导电条位于同一水平面上，且两个导电条所在位置相互对称。并且，第一组导电条中的两个导电条14依次对应与冷热片5的正极与负极连接，第二组导电条的两个导电条13沿与第一组导电条相同的方向依次对应与电源12的正极和负极连接，第三组导电条中的两个导电条14ˊ沿与第一组导电条相同的方向依次对应与冷热片5的负极与正极连接。棘轮装置由按压杆18、滑槽17、转动轮15、弹簧组成。按压杆18的一端及转动轮15上设置有啮合齿16，啮合齿16与支撑筒23上的滑槽17相对应。滑槽17的顶端设置有斜齿，滑槽17上可以设置滑槽长度不同的两组槽，使棘轮装置停在不同的位置，实现单一的开启或关闭制冷制热装置1的制冷或制热功能。滑槽17上还可以设置滑槽长度不同的三组槽，使棘轮装置停在不同的位置，不仅可以实现制冷制热装置1制冷与制热功能的任意切换，还可以实现关闭制冷或制热功能。

在棘轮装置中，转动轮15的前端可以具有导电性能(图中未示出)，如图6～8所示，还可以是转动轮15具有绝缘性，在转动轮15前端设置一个具有导电性能的导电体15ˊ，具有导电性的转动轮15或导电体15ˊ优选采用“X”形导电结构。如图6所示，当按压棘轮装置的按压杆18，在弹簧弹力的作用下带动转动轮15(具有导电性的转动轮)或导电体15ˊ(与转动轮相连的导电体15ˊ)沿滑槽17从第三组导电条(导电条14ˊ)向第二组导电条(导电条13)方向运动，当运动至使第二组导电条与第三组导电条交错电性连接，此时，与控制开关件相连接的电源12以及冷热片5组成的回路导通，电流在其中交错通过，使电源输出正向电压。如图7所示，当按压棘轮装置的按压杆18，在弹簧弹力的作用下带动转动轮15(具有导电性的转动轮)或导电体15ˊ(与转动轮相连的导电体15ˊ)沿滑槽17从第二组导电条(导电条13)向第一组导电条(导电条14)方向运动，当运动至使第二组导电条与第一组导电条交错电性连接，此时，与控制开关件相连接的电源12以及冷热片5组成的回路导通，电流在其中交错通过，使电源输出反向电压。如图8所示，当按压棘轮装置的按压杆18，在弹簧弹力的作用下带动转动轮15(具有导电性的转动轮)或导电体15ˊ(与转动轮相连的导电体15ˊ)沿滑槽17运动至第二组导电条，且第二组导电条不与第一组导电条和第三组导电条交错电性连接，此时，与控制开关件相连接的电源12以及冷热片5组成的回路断开，回路中的电流为零，使制冷制热装置1处于关闭状态。需要注意的是，本实施例所提供的制冷制热装置1的电源12可以隐藏在支撑筒23内。

在控制开关件中还可以设置两组导电条(图中未示出)，两组导电条可以包括第一组导电条(图6～图8中示出的两个导电条14)与第二组导电条(图6～图8中示出的两个导电条13)，或者两组导电条可以包括第二组导电条(图6～图8中示出的两个导电条13)与第三组导电条(图6～图8中示出的两个导电条14ˊ)，其中每一组导电条与电源12、冷热片5的连接方式同上所述，在此不再赘述。该控制开关件可以控制制冷制热装置1实现单一的制冷或制热功能，其控制过程同上，在此不再赘述。

本实施例所提供的制冷制热装置1采用一个电源和一个控制开关件，通过控制控制开关件控制制冷制热装置1开启制冷或制热功能，也就是通过控制控制开关件可以使一个电源输出两个方向不同的电压给冷热片5，通过控制开关件对本制冷制热装置1的电压进行正反两个方向的调控，使冷热片5朝向鞋子里面的一端，既可以做热端又可以做冷端，从而实现对鞋子内的温度进行控制。

实施例3

本实施例所提供的制冷制热装置1也是包括电源部分、控制部分、制冷制热部分。该实施例所提供的制冷制热装置1与实施例2所提供的制冷制热装置1的不同之处在于：控制开关件由第一支撑筒、连电杆19、棘轮装置、第二支撑筒、绝缘推动杆21组成。第二支撑筒设置在第一支撑筒内(图中未示出)，如图9所示，第一支撑筒的两端分别连接电源12的正负极以及冷热片5的正负极，支撑筒的结构可以为圆筒状结构，也可以为截面为方形的结构，或者为开放、半开放的其他形状结构。第一支撑筒的上部和下部之间设置有绝缘区域，上部和下部之间通过连电杆19进行电性连接。在图9中，连电杆19的固定连接点在第一支撑筒的上部，连电杆19的另一端与第一支撑筒的上部进行活动连接，在第一支撑筒的下部设置有连电条，使连电杆19既可以连接同侧的连电条，也可以连接对侧的连电条。连电杆19连接同侧与对侧连电条时，其产生的电流方向正好相反。另外，还可以采用图6～图8中的转动轮15代替连电杆19实现使转动轮15连接同侧与对侧连电条，实现产生的电流方向正好相反。如图10所示，棘轮装置设置在第二支撑筒内，其中，棘轮装置由按压杆18、滑槽17、转动轮15、弹簧22组成。按压杆18的一端及转动轮15上设置有啮合齿16，弹簧设置在第二支撑筒与棘轮装置之间，啮合齿16与第二支撑筒上的滑槽17相对应，滑槽17的顶端设置有斜齿，滑槽17上设置有滑槽长度不同的两组槽，使棘轮装置停在不同的位置。绝缘推动杆21设置在第二支撑筒外部，并与棘轮装置连接。如图9和图10所示，通过按压按压杆18，通过棘轮装置推动绝缘推动杆21将连电杆19由交错位置变为平行位置，使连电杆19由交错与对侧连电条连接变为平行与同侧连电条连接，也就是将连电杆19由图9左侧图中的位置变为右侧图中的位置，从而将与控制开关件相连接的电源12以及冷热片5组成的回路中的电压、电流方向由正向(正极流向负极)变为负向(负极流向正极)。同样，再次按压按压杆18，在连电杆19的弹力角的作用下，使连电杆19恢复至初始位置(图9左侧图中的位置)。连电杆19处于平行位置时所产生的电压与电流方向与连电杆19处于交错位置时所产生的电压与电流方向相反。本制冷制热装置1通过采用一个电源和一个控制开关件，并且通过控制控制开关件可以使一个电源输出两个方向不同的电压给冷热片5，也就是通过控制开关件对本制冷制热装置1的电压进行正反两个方向的调控，使冷热片5朝向鞋子里面的一端，既可以做热端又可以做冷端，从而实现对鞋子内的温度进行控制。

为了更好地控制由控制开关件、电源12以及冷热片5组成的回路，使之处于导通或断开状态，也可以将棘轮装置的滑槽17上设置滑槽长度不同的三组槽，通过三组槽使棘轮装置停止在不同的位置，实现开启或关闭制冷制热装置1的制冷或制热功能。控制控制开关件分别使电源12输出正向电压与反向电压，实现制冷制热装置1制冷与制热过程的切换，上面已描述在此不再赘述。当棘轮装置推动绝缘推动杆21将连电杆19停在第一支撑筒的中间位置且不与同侧或对侧连电条连接时，使由控制开关件、电源12以及冷热片5组成的回路处于断开状态，也就是关闭制冷制热装置1的制冷或制热功能。

本发明所提供的可以进行冷暖调节的鞋通过在鞋底设置制冷制热装置、检测装置，在鞋面上设置显示装置，使使用者可以根据显示装置显示的鞋内温度数据，调节制冷制热装置，实现对鞋子内的温度控制。本鞋通过设置不同结构的制冷制热装置，并且制冷制热装置设置有多个冷热片连接接口，以满足不同人群对鞋子冷热度的不同需求。同时，本鞋的制冷制热装置通过设置不同结构的电源部分以及控制部分，为制冷制热装置提供不同方向的电压，使其既能实现对鞋子的制冷效果又能实现制冷效果。

以上对本发明所提供的一种可以进行冷暖调节的鞋进行了详细的说明。对本领域的一般技术人员而言，在不背离本发明实质精神的前提下对它所做的任何显而易见的改动，都将属于本发明专利权的保护范围。
