一种多功能儿童安全防护服的制作方法

本发明涉及一种防护服，特别是涉及一种多功能儿童安全防护服。

背景技术：

目前，已知的乘车安全装置，如船用救生衣、飞机安全带救生衣等，一般都是为成人设计的，当上述交通工具发生事故时对成人能起到比较好的保护作用，然而对于儿童而言，由于受到儿童与成人体型差异等原因，在儿童使用这些成人防护装置时，不但起不了有效的保护作用，反而存在许多安全隐患及伤害。因此本发明提供一种儿童乘坐交通工具出行所穿戴的多功能儿童安全防护服，使儿童穿戴舒适方便，并有效解决了3-12岁儿童不愿使用儿童安全座椅的烦恼，经检索，未发现与本发明相同或相似的技术方案。

技术实现要素：

为了克服上述现有技术的不足，本发明提供了一种多功能儿童安全防护服，以解决现有技术中安全隐患严重的问题。

为达到上述目的，本发明解决其技术问题所采用的技术方案是：

一种多功能儿童安全防护服，包括防护马甲、固定在防护马甲下端的腿部护板、设置在防护马甲及腿部护板上的安全带导向装置、固定在防护马甲上的防溺装置；

所述防护马甲包括对称设置的前端护体及后端护体、固定在后端护体下端的一对腰部调节护体及一对腰部织带；一对所述腰部调节护体固定在后端护体下端两侧，并从防护马甲侧边延伸至前端护体端面；一对所述腰部织带固定在腰部调节护体外部，端部分别具有一相互配合锁紧的锁舌及锁扣；

所述腿部护板设置在前端护体下端，并通过若干腿部连接织带与前端护体下端固定连接；

所述安全带导向装置包括设置在防护马甲上的三点式安全带导向装置及设置在腿部护板上的两点式安全带导向装置；

所述防溺装置包括与前端护板连接的前端气囊、与后端护板连接的后背气囊及固定在防护马甲侧边的充气瓶；所述前端气囊与后背气囊之间连接有空气导管；所述充气瓶与后背气囊连接，内部充满压缩气体，上端具有一控制压缩气体排出的充气拉环。

进一步的，所述三点式安全带导向装置包括若干对称固定在防护马甲上端两侧的安全带导向扣a，若干所述安全带导向扣a通过贯穿设置的固定织带缝合在防护马甲上；所述两点式安全带导向装置包括一对固定在腿部护板上的安全带导向扣b，所述安全带导向扣b沿腿部护板短轴方向对称固定在腿部护板上。

由于上述技术方案的运用，本发明与现有技术相比具有下列有益效果：

（1）本发明提供了一种多功能儿童安全防护服，不仅能够在儿童乘坐汽车时与成人的三点式安全带配和使用，还可以与飞机、大巴的两点式安全带配合使用，使用范围广，适用性强；同时还设置有防溺装置，可以作为水上出行的救生衣使用，解决现在家长带儿童出游乘坐交通工具没有儿童专用防护用品的烦恼。

（2）装置中设置有腿部护板，不仅可以对儿童的腿部起到保护作用，还可以安装两点式安全带导向装置，整体结构设计十分合理。

附图说明

图1是本发明所述结构的等轴测图。

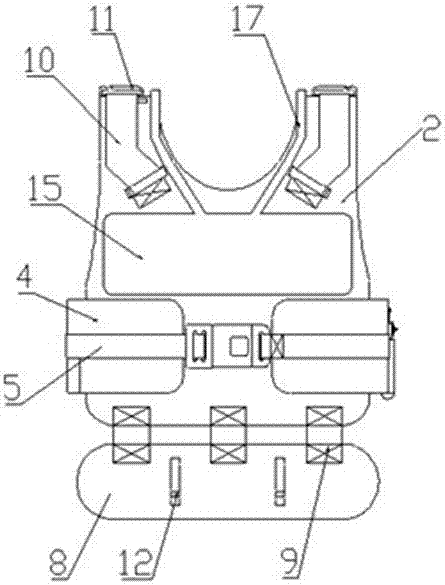

图2是本发明所述结构的主视图。

图3是本发明所述结构的后视图。

图4是本发明所述前端气囊与后背气囊充气时的等轴测图。

图中1、防护马甲，2、前端护体，3、后端护体，4、腰部调节护体，5、腰部织带，6、锁扣，7、锁舌，8、腿部护板，9、腿部连接织带，10、固定织带，11、安全带导向扣a，12、安全带导向扣b，13、充气瓶，14、充气拉环，15、前端气囊，16、后背气囊，17、空气导管。

具体实施方式

下面结合具体实施例，对本发明的内容做进一步的详细说明：

如图1-4所示，一种多功能儿童安全防护服，包括防护马甲1、固定在防护马甲1下端的腿部护板8、设置在防护马甲1及腿部护板8上的安全带导向装置、固定在防护马甲1上的防溺装置。

防护马甲1包括对称设置的前端护体2及后端护体3、固定在后端护体3下端的一对腰部调节护体4及一对腰部织带5；一对腰部调节护体4固定在后端护体3下端两侧，并从防护马甲1侧边延伸至前端护体2端面；一对腰部织带5固定在腰部调节护体4外部，端部分别具有一相互配合锁紧的锁舌7及锁扣6。

腿部护板8设置在前端护体2下端，并通过若干腿部连接织带9与前端护体2下端固定连接。

安全带导向装置包括设置在防护马甲1上的三点式安全带导向装置及设置在腿部护板上的两点式安全带导向装置；其中三点式安全带导向装置包括若干对称固定在防护马甲1上端两侧的安全带导向扣a11，若干安全带导向扣a11通过贯穿设置的固定织带10缝合在防护马甲1上；两点式安全带导向装置包括一对固定在腿部护板8上的安全带导向扣b12，安全带导向扣b12沿腿部护板8短轴方向对称固定在腿部护板8上。

防溺装置包括与前端护板2连接的前端气囊15、与后端护板3连接的后背气囊16及固定在防护马甲1侧边的充气瓶13；其中前端气囊15与后背气囊16之间连接有空气导管17；充气瓶13与后背气囊16连接，内部充满压缩气体，上端具有一控制压缩气体排出的充气拉环14。

本发明的工作原理具体如下：

此多功能儿童安全防护在儿童乘车时，先将防护马甲1从儿童头部套入，使前端护体2朝前设置，然后包上腰部调节护体4，将锁舌7与锁扣6扣紧，并根据儿童自身体型调节腰部松紧；接着再像成人使用安全带一样扣好三点式安全带，把肩部、胸部及腿部的三点式安全带扣入安全带导向扣a11中，从而大大减轻车辆在紧急制动或发生事故时对儿童造成的伤害；在乘坐飞机时，只要把飞机安全带从安全带导向扣b12中穿过，在扣上飞机安全带锁扣，适当收紧即可，在飞机遇到气流时可有效保护儿童安全；当飞机迫降水面时，拉动位于侧边的充气拉环14，使充气瓶13中的压缩气体注入后背气囊16，再由位于肩部两边的空气导管17注入到前端气囊15中，当前端气囊15与后背气囊16充入气体后使儿童浮于水面上，从而防止落水儿童溺水。

上述实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本发明的内容并加以实施，并不能以此限制本发明的保护范围，凡根据本发明精神实质所作的等效变化或修饰，都应涵盖在本发明的保护范围内。

技术特征：

技术总结
本发明公开了一种多功能儿童安全防护服，包括防护马甲、腿部护板、安全带导向装置及防溺装置；所述防护马甲包括前端护体及后端护体、固定在后端护体下端的腰部调节护体及腰部织带；所述腿部护板设置在前端护体下端，并通过腿部连接织带与前端护体下端固定连接；所述安全带导向装置包括三点式安全带导向装置及两点式安全带导向装置；所述防溺装置包括与前端护板连接的前端气囊、与后端护板连接的后背气囊及固定在防护马甲侧边的充气瓶。本发明提供了一种多功能儿童安全防护服，不仅能够在儿童乘坐汽车时与成人的三点式安全带配和使用，还可以与飞机、大巴的两点式安全带配合使用，同时还设置有防溺装置，可以作为水上出行的救生衣使用。

技术研发人员：石婷婷
受保护的技术使用者：石婷婷
技术研发日：2017.05.11
