一种防失散手环的制作方法

本发明公开一种防失散手环，涉及嵌入式应用领域。

背景技术：

近年来，随着人们生活水平的提高，旅游逐渐成为人们节假日的首选娱乐项目之一。跟团游因其价格低廉、全程有人引导、省心省力等特点，不少人在旅游的时候选择跟团游。往往跟团游人数较多，由导游一人带队引导，而游客则较为分散，极易因拍照或者观赏美景等各种原因掉队，轻则造成整个旅游团的行程延误，跟团旅游的体验效果较差，重则发生意外，产生许多不安全事故。并且其他集体活动中，也会出现因走散，发生意外的情况。

针对上述问题，发明提出了一种防失散手环，该手环分为主手环和从手环两种，其中集体活动中一人佩戴主手环，其他人佩戴从手环。从手环实时检测与主手环的距离，当距离超出主手环一定距离，则主从手环同时振动报警，从而及时提醒集体人员，防止因走散带来不必要的麻烦。

zigbee是一种基于标准的远程监控、控制和传感器网络应用技术。为满足人们对支持低数据速率、低功耗、安全性和可靠性，而且经济高效的标准型无线网络解决方案的需求，zigbee标准应运而生。核心市场是消费类电子产品、能源管理和效率、医疗保健、家庭自动化、电信服务、楼宇自动化以及工业自动化。围绕zigbee芯片技术推出的外围电路，称之为"zigbee模块"，常见的zigbee模块都是遵循ieee802.15.4的国际标准，并且运行在2.4ghz的频段上，另外，欧洲的标准是868mhz、北美是915mhz。

技术实现要素：

本发明针对旅游等集体活动容易走散的问题，提供一种防失散手环，具有主从手环，及时提醒佩戴者，防止距离过远而走散，具有广阔的应用前景。

本发明提出的具体方案是：

一种防失散手环：

包括主手环和从手环，主手环和从手环中安装远程控制模块，电池管理模块、振动模块，

远程控制模块根据信号强弱及衰减程度，自动检测收发主从手环之间的距离，超过设定距离控制振动模块产生振动，当主从手环返回设定距离后，停止振动；

电池管理模块负责给手环供电，并实时检测电池电量。

所述远程控制模块包括主控制器mcu及zigbee模块。

所述远程控制模块的主控制器mcu采用具有自组网的芯片。

所述电池管理模块实时检测电池电量，电量过低时，发出报警。

使用所述的手环，利用远程控制模块根据信号强弱及衰减程度，自动检测收发主从手环之间的距离，超过设定距离控制振动模块产生振动，当主从手环返回设定距离后，停止振动，同时电池管理模块负责给手环供电，并实时检测电池电量。

所述远程控制模块包括主控制器mcu及zigbee模块，主控制器mcu利用zigbee模块获取信号强弱及衰减程度信息，自动检测收发主从手环之间的距离，超过设定距离主控制器mcu控制振动模块产生振动。

所述的方法中，利用电池管理模块实时检测电池电量，电量过低时，发出报警。

本发明的有益之处是：

本发明提供一种防失散手环包括主手环和从手环，主手环和从手环中安装远程控制模块，电池管理模块、振动模块，远程控制模块根据信号强弱及衰减程度，自动检测收发主从手环之间的距离，超过设定距离控制振动模块产生振动，当主从手环返回设定距离后，停止振动；电池管理模块负责给手环供电，并实时检测电池电量；

本发明中手环分为主手环和从手环两种，其中集体活动中一人可佩戴主手环，其他人佩戴从手环，从手环可以实时检测与主手环的距离，当距离超出主手环一定距离，则主从手环同时振动报警，从而及时提醒集体中人员，防止走散带来不必要的麻烦。

附图说明

图1本发明手环内部模块框架示意图；

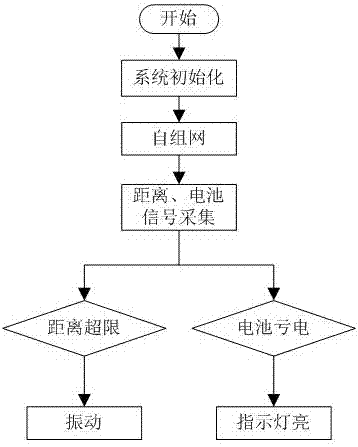

图2本发明手环模块工作流程示意图。

具体实施方式

本发明提供一种防失散手环：

包括主手环和从手环，主手环和从手环中安装远程控制模块，电池管理模块、振动模块，

远程控制模块根据信号强弱及衰减程度，自动检测收发主从手环之间的距离，超过设定距离控制振动模块产生振动，当主从手环返回设定距离后，停止振动；

电池管理模块负责给手环供电，并实时检测电池电量。

同时提供上述手环的使用方法：使用所述的手环，利用远程控制模块根据信号强弱及衰减程度，自动检测收发主从手环之间的距离，超过设定距离控制振动模块产生振动，当主从手环返回设定距离后，停止振动，同时电池管理模块负责给手环供电，并实时检测电池电量。

结合附图，对本发明做进一步说明。

本发明一种防失散手环，其中硬件结构主要包括主控制器mcu兼zigbee模块、电池管理模块、振动模块，如图1所示；

其中mcu采用cc2531芯片，具备自组网的同时，根据信号强弱及衰减程度，自动检测收发芯片之间的距离；

当mcu采集到距离超过设定的最大距离后，通过io控制振动模块产生振动，提醒从手环佩戴者归队，当返回设定距离后，则停止振动；

同时电池管理模块可实时检测电池电量，当电量过低时，发出报警，提醒佩戴者及时充电。

上述手环使用中，手环开启，系统初始化，利用cc2531芯片进入自组网，

开始采集主从手环收发芯片之间的距离及电池信号，

当采集到距离超过设定的最大距离后，通过io控制振动模块产生振动，提醒从手环佩戴者归队，

若电池出现低电量，指示灯亮或可以振动报警。

因此利用本发明及时提醒集体活动人员，防止走散带来不必要的麻烦。

技术特征：

技术总结
本发明公开一种防失散手环，涉及嵌入式应用领域；包括主手环和从手环，主手环和从手环中安装远程控制模块，电池管理模块、振动模块，远程控制模块根据信号强弱及衰减程度，自动检测收发主从手环之间的距离，超过设定距离控制振动模块产生振动，当主从手环返回设定距离后，停止振动；电池管理模块负责给手环供电，并实时检测电池电量。

技术研发人员：马辰;陈永强;于治楼
受保护的技术使用者：济南浪潮高新科技投资发展有限公司
技术研发日：2017.05.19
技术公布日：2017.07.28
