方便调节高度的内高跟鞋的制作方法

本发明涉及一种鞋，特别是一种方便调节高度的内高跟鞋。

背景技术：

目前，内高跟鞋包括鞋底，鞋底的后端连接有鞋跟，一般鞋底和鞋跟为一体结构，鞋底的前部周边连接有鞋面，鞋底的后部及鞋跟的周边连接有鞋帮，鞋面和鞋帮有的采用缝合方式连接，也有的为一块面料制成，在鞋的内侧配有鞋垫，在鞋的后跟处位于鞋内设有一定厚度的垫，即增高垫，增高垫与鞋底多为一体结构。这种结构的内高跟鞋增高的高度是固定不变的，不能随意进行调整，特别是不常穿高跟鞋的人穿着久了会感到很累。

技术实现要素：

本发明的目的是提供一种既可作为平常鞋跟穿着、也可根据需要增加内侧鞋跟高度、调整简单的方便调节高度的内高跟鞋，以适应不同场合的穿鞋需求。

本发明的方便调节高度的内高跟鞋，包括鞋底、与鞋底相连接的鞋跟和鞋帮，在鞋跟的内侧固定镶嵌有骨架，骨架的中心处有内螺纹，通过该内螺纹连接有竖向设置的螺杆，螺杆的上端头接有升降板；螺杆向下转动到位后，升降板的上平面与鞋跟内侧的平面平齐；鞋底、鞋跟和升降板的上面设有鞋垫。

所述的升降板的底面与所述的螺杆的上端头通过转轴转动连接。

所述的螺杆配有锁紧螺母，锁紧螺母位于骨架上的内螺纹上部。

所述的升降板的上面设有凹槽；所述的锁紧螺母上设有拨动板。

本发明的方便调节高度的内高跟鞋，平时可作为平常跟穿着，即螺杆向下转动，使螺杆处于下位，升降板上面与鞋内底面平齐。如需要内跟增高，可掀起鞋垫，转动升降板，螺杆随之转动上升，高度合适后，放好鞋垫，即在鞋内侧的后跟部有所抬高。由于升降板与螺杆为转动连接，升降板升高后可随脚底的倾斜进行转动一定角度，达到穿着舒适的目的。为了稳定，可通过转动锁紧螺母的方式将螺杆和骨架之间锁紧，防止升降板的高度自行变动。本发明的方便调节高度的内高跟鞋，调整简单方便，调整部件结构简单，稳定可靠，克服了现有的内高跟鞋一成不变、穿着时疲惫、不能根据需要调整的弊端。

附图说明

图1是本发明具体实施方式的结构示意图；

图2是图1所示的a部放大示意图；

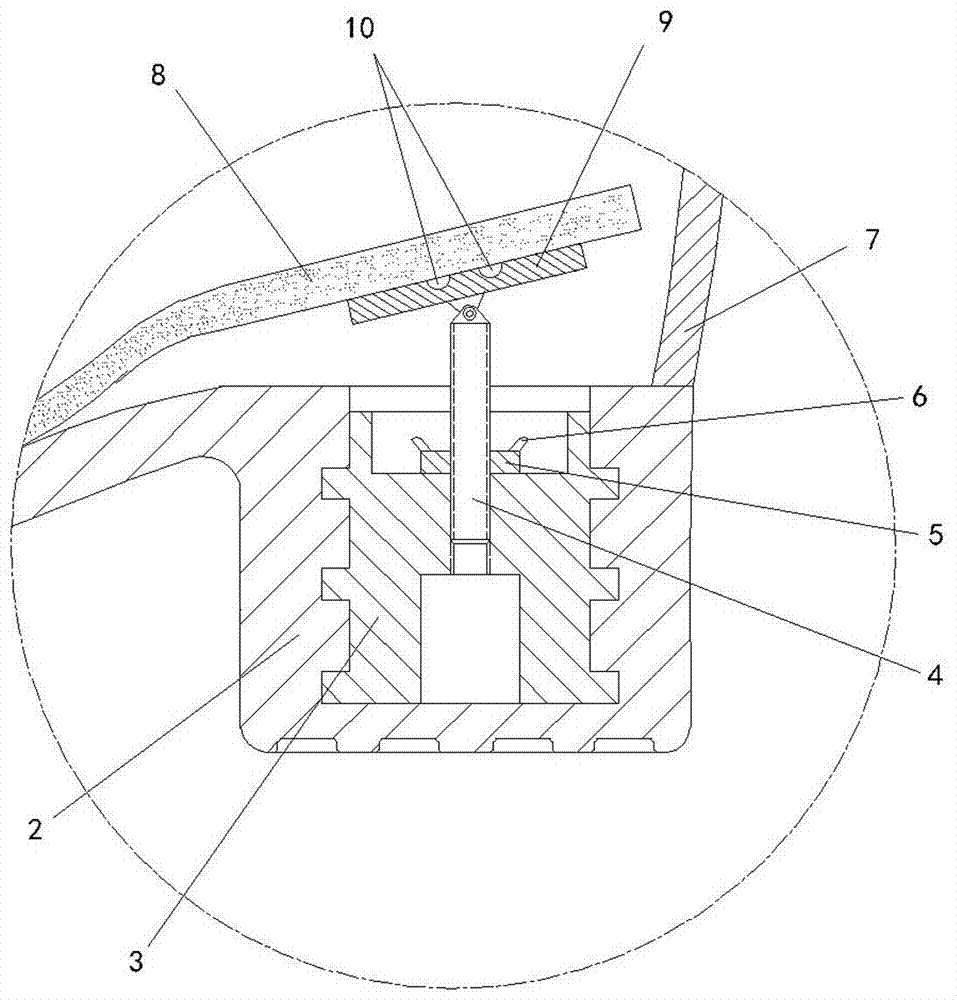

图3是本发明中升降板升高后的结构示意图。

具体实施方式

如图1、2、3所示：本发明的方便调节高度的内高跟鞋，包括鞋底1、与鞋底1相连接的鞋跟2和鞋帮7，鞋底1与鞋跟2为一体结构。在鞋跟2的内侧固定镶嵌有金属材料的骨架3，骨架3的中心处有内螺纹，通过该内螺纹连接有竖向设置的螺杆4。螺杆4的上端头接有升降板9。螺杆4向下转动到位后，升降板9的上平面与鞋跟2内侧的平面平齐（如图2）。鞋底1、鞋跟2和升降板9的上面设有鞋垫8。

升降板9的底面有上连接板11，螺杆4的上端头有下连接板13，上连接板11和下连接板13通过转轴12转动连接，保证了螺杆4的上端头通过转轴12转动连接在升降板9的下面。

螺杆4配有锁紧螺母5，锁紧螺母5位于骨架3上的内螺纹上部。转动锁紧螺母5，可将螺杆4和骨架2之间锁定。

升降板9的上面设有凹槽10，通过凹槽10可方便的转动升降板9。

锁紧螺母5上设有拨动板6，以方便对锁紧螺母5进行转动。

本发明的方便调节高度的内高跟鞋，平时可作为平常跟穿着，即螺杆4向下转动，使螺杆4处于下位，升降板9上面与鞋内底面平齐。如需要内跟增高，可掀起鞋垫8，转动升降板9，螺杆4随之转动上升，高度合适后，放好鞋垫8，即在鞋内侧的后跟部有所抬高。由于升降板9与螺杆4为转动连接，升降板9升高后可随脚底的倾斜进行转动一定角度，达到穿着舒适的目的。为了稳定，可通过转动锁紧螺母5的方式将螺杆4和骨架2之间锁紧，防止升降板9的高度自行变动。本发明的方便调节高度的内高跟鞋，调整简单方便，调整部件结构简单，稳定可靠，克服了现有的内高跟鞋一成不变、穿着时疲惫、不能根据需要调整的弊端。

技术特征：

技术总结
本发明的方便调节高度的内高跟鞋，包括鞋底、与鞋底相连接的鞋跟和鞋帮，在鞋跟的内侧固定镶嵌有骨架，骨架的中心处有内螺纹，通过该内螺纹连接有竖向设置的螺杆，螺杆的上端头接有升降板；螺杆向下转动到位后，升降板的上平面与鞋跟内侧的平面平齐；鞋底、鞋跟和升降板的上面设有鞋垫。本发明的方便调节高度的内高跟鞋，调整简单方便，调整部件结构简单，稳定可靠，克服了现有的内高跟鞋一成不变、穿着时疲惫、不能根据需要调整的弊端。

技术研发人员：吴效强
受保护的技术使用者：吴效强
技术研发日：2017.06.09
技术公布日：2017.08.11
