一种皮带头的制作方法

本发明涉及皮带技术领域，尤其涉及一种皮带头。

背景技术：

皮带扣是指皮带前端的一个五金配件，用来装饰和固定整个皮带，传统的板扣皮带扣上是在板扣的背面有一垂直于板扣的球头，通过板扣皮带上的球头通过挤压穿过皮带上的孔，而往往在长时间的使用后，由于球头对皮带孔边缘的磨损，皮带上的孔会逐渐变大，从而导致皮带孔的直径大于板扣上的球头直径，使皮带系不紧使得皮带松动，大大降低了一条皮带的使用寿命。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种皮带头。

为了实现上述目的，本发明采用了如下技术方案：

一种皮带头，包括扣板主体，所述扣板主体的表面开设有垂直设置的第三通孔，且第三通孔内插接有短管，所述短管的一端外壁螺纹连接有安装管，所述短管的内壁设置有两个限位块，且两个限位块为对称设置，所述短管的内部插接有按钮，所述按钮的表面开设有两个限位槽，且两个限位槽分别与两个限位块相适配，所述按钮的一端延伸至安装管的内部，所述按钮靠近安装管的一端焊接有挡板，所述挡板的顶部焊接有顶杆，所述安装管远离短管的一侧内部焊接有等距离分布的安装块，所述安装块的表面开设有第一通孔，且第一通孔内插接扭转弹簧，所述安装管的中部表面开设有等距离分布的矩形通孔，且矩形通孔内插接有v字形卡头，所述v字形卡头的顶部开设有第二通孔，且扭转弹簧的一端与第二通孔相适配，所述安装管远离短管的一端螺纹连接有封盖。

优选的，所述短管的两端分别延伸至扣板主体的顶部和底部，且短管与限位块为一体成型结构。

优选的，所述挡板为圆柱状结构，且挡板的直径与短管的外径相同。

优选的，所述封盖靠近安装管的一侧焊接有弹簧，且弹簧的一端与顶杆相适配。

优选的，所述按钮远离安装管的一端延伸至短管的外部形成按键，且按键为半球形结构。

优选的，所述安装块、扭转弹簧和v字形卡头个数均为四个，且v字形卡头的底部延伸至安装管外部与扣板主体的表面平行。

本发明的有益效果为：本发明提出的皮带头利用杠杆原理及弹簧锁定的结构来紧固系好的皮带，对目前市场上的板扣皮带扣进行了优化，通过扭转弹簧将v字形卡头固定，通过按动按钮推动v字形卡头，使得v字形卡头收缩至安装管内，完成皮带扣紧动作，比传统的板扣皮带扣相比，固定更方便有效，效率高，结构紧凑，同时v字形卡头的可收纳至安装管内，在皮带扣紧时皮带孔的边缘不会出现张力，皮带上的孔不会逐渐变大，增加皮带的使用寿命。

附图说明

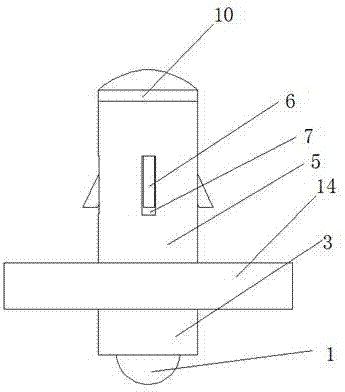

图1为本发明提出的一种皮带头的主视结构示意图；

图2为本发明提出的一种皮带头的侧视结构示意图。

图中：1按钮、2限位块、3短管、4限位槽、5安装管、6v字形卡头、7矩形通孔、8安装块、9扭转弹簧、10封盖、11弹簧、12顶杆、13挡板、14扣板主体。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，一种皮带头，包括扣板主体14，扣板主体14的表面开设有垂直设置的第三通孔，且第三通孔内插接有短管3，短管3的一端外壁螺纹连接有安装管5，短管3的内壁设置有两个限位块2，且两个限位块2为对称设置，短管3的内部插接有按钮1，按钮1的表面开设有两个限位槽4，且两个限位槽4分别与两个限位块2相适配，按钮1的一端延伸至安装管5的内部，按钮1靠近安装管5的一端焊接有挡板13，挡板13的顶部焊接有顶杆12，安装管5远离短管3的一侧内部焊接有等距离分布的安装块8，安装块8的表面开设有第一通孔，且第一通孔内插接扭转弹簧9，安装管5的中部表面开设有等距离分布的矩形通孔7，且矩形通孔7内插接有v字形卡头6，v字形卡头6的顶部开设有第二通孔，且扭转弹簧9的一端与第二通孔相适配，安装管5远离短管3的一端螺纹连接有封盖10。

本发明中，短管3的两端分别延伸至扣板主体14的顶部和底部，且短管3与限位块2为一体成型结构，挡板13为圆柱状结构，且挡板13的直径与短管3的外径相同，封盖10靠近安装管5的一侧焊接有弹簧11，且弹簧11的一端与顶杆12相适配，按钮1远离安装管5的一端延伸至短管3的外部形成按键，且按键为半球形结构，安装块8、扭转弹簧9和v字形卡头6个数均为四个，且v字形卡头6的底部延伸至安装管5外部与扣板主体14的表面平行。

工作原理：通过按动按钮1推动v字形卡头6，由于v字形卡头6是通过扭转弹簧9固定在安装管5上，在按动按钮1时，通过杠杆原理及扭转弹簧9锁定的结构，使得v字形卡头6收缩至安装管5内，皮带孔可以轻松的穿过安装管5，完成皮带扣紧动作，皮带扣紧时皮带孔的边缘不会出现张力，皮带上的孔不会逐渐变大，增加皮带的使用寿命，比传统的板扣皮带扣相比，固定更方便有效，效率高，结构紧凑。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种皮带头，包括扣板主体，所述扣板主体的表面开设有垂直设置的第三通孔，且第三通孔内插接有短管，所述短管的一端外壁螺纹连接有安装管，所述短管的内壁设置有两个限位块，且两个限位块为对称设置，所述短管的内部插接有按钮，所述按钮的表面开设有两个限位槽，且两个限位槽分别与两个限位块相适配。本发明利用杠杆原理及弹簧锁定的结构来紧固系好的皮带，对目前市场上的板扣皮带扣进行了优化，通过扭转弹簧将V字形卡头固定，通过按动按钮推动V字形卡头，使得V字形卡头收缩至安装管内，完成皮带扣紧动作，比传统的板扣皮带扣相比，固定更方便有效，效率高，结构紧凑。

技术研发人员：乔印虎;汪建飞;刘昊成;翁新宇;张春燕;陈杰平;张春雨;鲍官培;马杰
受保护的技术使用者：安徽科技学院
技术研发日：2017.06.28
技术公布日：2017.09.08
