一种锁定绳、锁与包的结合结构的制作方法

本实用新型属于箱包领域，具体涉及一种锁定绳、锁与包的结合结构。

背景技术：

随着人民生活水平的不断提高，经济的快速发展，旅行或出差越来越频繁，而旅行或出差必定要携带背包用以放置旅途上所需要的衣物、个人护理用品及纪念品。

现有技术中，背包的防盗技术主要是设置双拉链，并在拉链附近设锁，通过锁定双拉链的拉头实现防盗，这是从防止背包内物品被盗的角度上进行考虑的防盗措施。

CN205125330U公开了一种带密码锁的双层拉链背包，包括主体背包及设于主体背包背面的背包带，在主体背包顶部设有提带，所述主体背包两侧及前面设有网袋，所述主体背包设有存储室，所述存储室的封口处设有双层拉链，所述双层拉链上设有用于控制拉链带进行啮合或解开的两个拉链头，所述主体背包侧面还设有密码锁，所述两个拉链头锁定于密码锁上。

在现实生活中，除了以上的防盗措施外，整个背包的防盗也是需要考虑的。

技术实现要素：

为解决现有技术的缺点和不足，本实用新型的首要目的在于提供一种锁定绳、锁与包的结合结构。

结合结构包括锁定绳、密码锁和包，所述密码锁位于包的顶部、正面、侧面或背面；所述密码锁设有锁扣；所述锁定绳的一端固定在包上，另一端设有拉牌；所述拉牌通过锁扣，固定在密码锁上。

所述包设有隐藏夹层，所述隐藏夹层设在包的左侧面、右侧面或背带上，所述隐藏夹层用于收纳、隐藏锁定绳。

所述包上设有拉链带，拉链带上设有两个控制拉链啮合或解开的拉链头，所述拉链头通过锁扣固定在密码锁上。

优选地，所述拉链带自包两侧背部的底端，延伸至包的顶端汇合。

优选地，所述包设有背带，背带包括主背带和侧带，所述侧带沿拉链带向包背后方向延伸4-10cm，且自上而下逐渐变宽；所述隐藏夹层设于侧带的外侧面上。

优选地，所述锁定绳为螺旋状、弹性、可伸缩的弹簧绳，长为1-2m。

优选地，所述锁定绳为直条、线状的绳体，长度为0.2-1m。

优选地，所述锁定绳的材料为钢丝、塑胶钢丝、尼龙或塑胶。

优选地，所述锁定绳与任意的拉链头共用锁扣锁定于密码锁上。

优选地，所述密码锁设有两个或两个以上的锁扣。

优选地，所述拉牌由金属制成。

本实用新型的有益效果：

1.锁定绳穿过固定物体，拉牌通过锁扣锁住，使包锁定。拉链头通过锁扣固定在密码锁上，使拉链锁定。

2.拉链锁定、包锁定，可以保证包内物品安全、保证包的安全。

附图说明

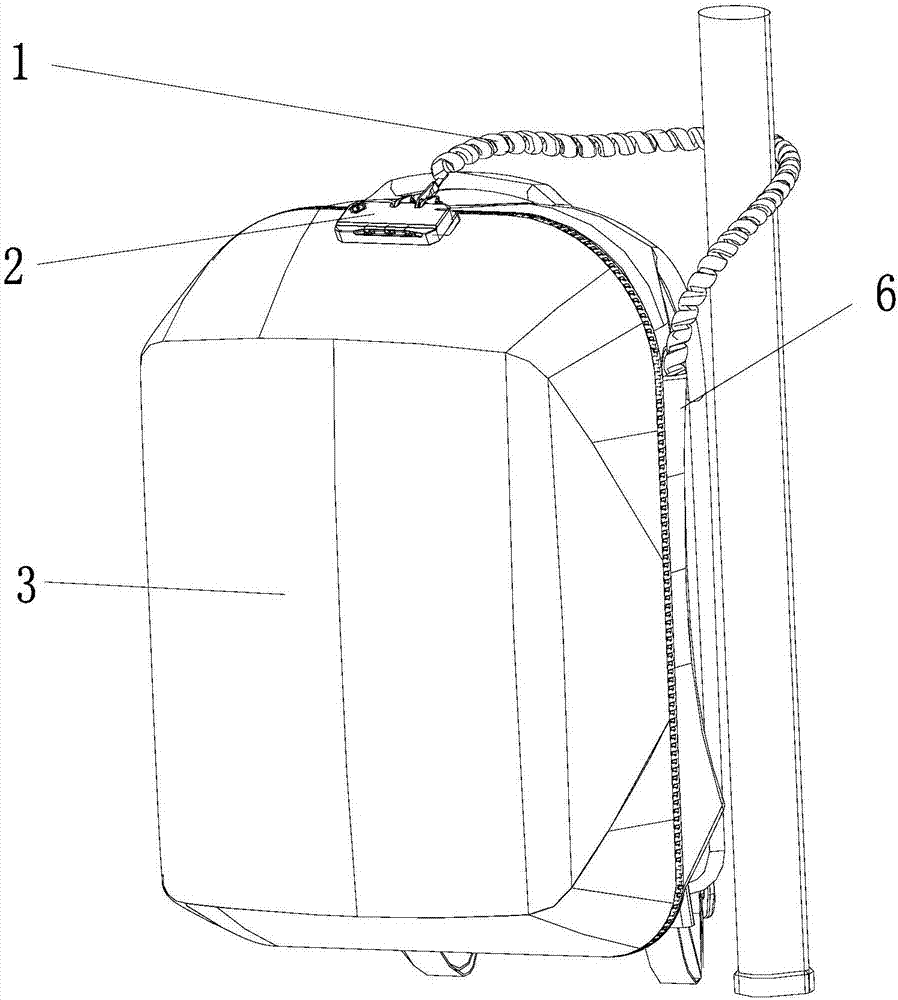

图1是本实用新型的结构示意图；

图2是本实用新型的结构放大图；

图3是本实用新型实施例2的示意图；

图4是本实用新型实施例2的示意图。

图中：1-锁定绳；11-拉牌；2-密码锁；3-包；4-拉链带；5-拉链头；6-隐藏夹层；7-背带；71-主背带；72-侧带。

具体实施方式

为实现上述实用新型目的，本实用新型采用的技术方案如下：

实施例1

锁定绳、锁与包的结合结构如图1所示，包括锁定绳1、密码锁2和包3。

密码锁2位于包3的的顶部；密码锁2设有两个锁扣。

锁定绳1由塑胶钢丝材料组成，锁定绳1为螺旋状、弹性、可伸缩的弹簧绳，全长为1.3m。锁定绳1的一端固定在包3的侧面上，另一端设有金属拉牌11；锁定绳1缠绕在固定的柱子上，金属拉牌11通过与其中一个拉链头5共用锁扣锁定于密码锁2上，使包3锁定。

包3设有隐藏夹层6，隐藏夹层6设于包3右侧的侧带72的外侧面上，在不需要使用锁定绳时，将锁定绳1收纳、隐藏于隐藏夹层6中。

包3设有背带7，背带7包括主背带71和侧带72，侧带72沿拉链带4向包3背后方向延伸，且侧带72自上而下逐渐变宽，宽度范围为4-10cm。

所述包上设有拉链带4，包3的拉链带4设于包3背部底端，延伸至包3顶端汇合，拉链带4上设有两个控制拉链啮合或解开的拉链头5，拉链头5通过锁扣固定在密码锁2上，使拉链锁定。通过包3锁定的同时，拉链也锁定，适用于卸包后的防盗。

实施例2

锁定绳、锁与包的结合结构如图3、图4所示，包括锁定绳1、密码锁2和包3。

密码锁2位于包3的的顶部；密码锁2设有两个锁扣。

锁定绳1由尼龙材料组成，锁定绳1为螺旋状、弹性、可伸缩的弹簧绳，全长为1.0m。锁定绳1的一端固定在包3的侧面上，另一端设有金属拉牌11。

包3设有隐藏夹层6，隐藏夹层6设于包3右侧的侧带72的外侧面上，锁定绳1收纳、隐藏于隐藏夹层6中。

包3设有背带7，背带7包括主背带71和侧带72，侧带72沿拉链带4向包3背后方向延伸，且侧带72自上而下逐渐变宽，宽度范围为4-10cm。

所述包上设有拉链带4，包3的拉链带4设于包3背部底端，延伸至包3顶端汇合，拉链带4上设有两个控制拉链啮合或解开的拉链头5，拉链头5通过锁扣固定在密码锁2上，使拉链锁定，适用于背包时的防盗。

实施例3

锁定绳、锁与包的结合结构包括锁定绳1、密码锁2和包3。

密码锁2位于包3的的顶部；密码锁2设有两个锁扣。

锁定绳1由尼龙材料组成，锁定绳为直条、线状的绳体，长度为0.4m。锁定绳1的一端固定在包3的侧面上，另一端设有金属拉牌11。

包3设有隐藏夹层6，隐藏夹层6设于包3右侧的侧带72的外侧面上，锁定绳1收纳、隐藏于隐藏夹层6中。

包3设有背带7，背带7包括主背带71和侧带72，侧带72沿拉链带4向包3背后方向延伸，且侧带72自上而下逐渐变宽，宽度范围为4-10cm。

所述包上设有拉链带4，包3的拉链带4设于包3背部底端，延伸至包3顶端汇合，拉链带4上设有两个控制拉链啮合或解开的拉链头5，拉链头5通过锁扣固定在密码锁2上，使拉链锁定，适用于背包时的防盗。

实施例4

锁定绳、锁与包的结合结构包括锁定绳1、密码锁2和包3。

密码锁2位于包3的的顶部；密码锁2设有两个锁扣。

锁定绳1由钢丝组成，锁定绳为直条、线状的绳体，长度为0.5m。锁定绳1的一端固定在包3的侧面上，另一端设有金属拉牌11；锁定绳1缠绕在固定的柱子上，金属拉牌11通过与其中一个拉链头5共用锁扣锁定于密码锁2上，使包3锁定。

包3设有隐藏夹层6，隐藏夹层6设于包3右侧的侧带72的外侧面上，在不需要使用锁定绳时，将锁定绳1收纳、隐藏于隐藏夹层6中。

包3设有背带7，背带7包括主背带71和侧带72，侧带72沿拉链带4向包3背后方向延伸，且侧带72自上而下逐渐变宽，宽度范围为4-10cm。

所述包上设有拉链带4，包3的拉链带4设于包3背部底端，延伸至包3顶端汇合，拉链带4上设有两个控制拉链啮合或解开的拉链头5，拉链头5通过锁扣固定在密码锁2上，使拉链锁定。通过包3锁定的同时，拉链也锁定，适用于卸包后的防盗。

根据上述说明书的揭示和教导，本实用新型所属领域的技术人员还可以对上述实施方式进行变更和修改。因此，本实用新型并不局限于上面揭示和描述的具体实施方式，对实用新型的一些修改和变更也应当落入本实用新型的权利要求的保护范围内。此外，尽管本说明书中使用了一些特定的术语，但这些术语只是为了方便说明，并不对本实用新型构成任何限制。
