新型发热鞋垫的制作方法

本发明涉及发热鞋垫。

背景技术：

在寒冷的冬天外出作业时，足部保温对人身体健康很重要，足部暖和，身体才会感觉舒适，发热鞋垫可以使脚在寒冷环境维持在一个温暖的温度，防止了脚趾冻坏，保证了脚感知的灵活和稳健，因此受到了市场的大力追捧。目前市场发热鞋垫种类多，而其充电方式都不大方便；无线充电时，效率低，鞋垫和无线充电器分别占用地方；而某些鞋垫充电结构的设置导致在充电时必须将鞋垫抽出鞋子才可以充电，操作麻烦，不够便捷。综上所述，现有的发热鞋垫存在改进的必要。

技术实现要素：

本发明要解决的技术问题在于，提供一种改进的发热鞋垫。

本发明解决其技术问题所采用的技术方案是：新型发热鞋垫，包括鞋垫主体，所述鞋垫主体包括反冲层，所述反冲层上粘接覆盖有一面布层，所述反冲层的下方粘接有底层，所述底层上脚跟位置设有凹腔，凹腔中安装有发热控制组件，所述发热控制组件通过连线与发热片电性连接，所述发热片安装于鞋垫主体的脚掌位置；其中，鞋垫主体上还设有与发热控制组件中锂电池连接的充电口，所述鞋垫主体的正表面开设有与所述充电口位置对应的开口，且该开口处设有可开合的封盖片。

如前所述的新型发热鞋垫，所述充电口设置于底层正面上，所述开口设置于相互粘接的面布层与反冲层上。

如前所述的新型发热鞋垫，所述鞋垫主体上还设有与发热控制组件连接的工作状态指示灯以及手动调温开关，且工作状态指示灯、手动调温开关的位置与所述开口对应。

如前所述的新型发热鞋垫，所述凹腔上设有与其匹配的上盖，一脚跟部反冲层覆盖于所述上盖之上。

如前所述的新型发热鞋垫，所述发热控制组件包括设置于控制板上的控制电路，所述控制电路连接有智能控制电路、用于接收调温信号的无线接收电路、手动调温电路、恒温电路以及状态指示灯，所述智能控制电路通过输出电路与发热片电性连接，恒温电路包括设置于所述发热片上的感温器件，该感温器件与智能控制电路之间设有感温电路，所述锂电池与所述智能控制电路连接，所述充电口经由充电保护电路与锂电池配合。

实施本发明的技术方案，至少具有以下的有益效果：本方案中的发热鞋垫充电结构设置合理，操作便捷。

附图说明

下面将结合附图及实施例对本发明作进一步说明，附图中：

图1为本实用新型示意图；

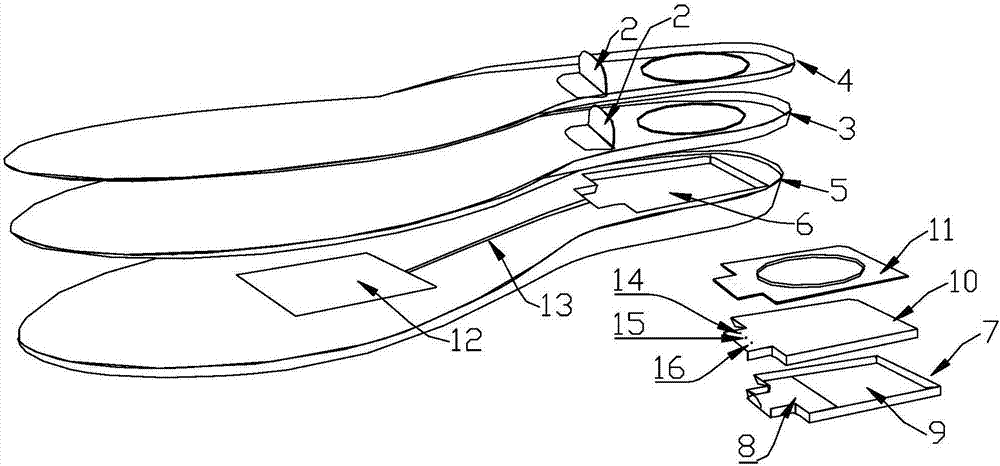

图2为本实用新型组装示意图；

图3为本实用新型发热控制组件与发热片示意图；

图4为本实用新型充电状态示意图；

图5为本实用新型控制原理框图；

图中标识说明如下：

1、鞋垫主体；2、封盖片；3、反冲层；4、面布层；5、底层；6、凹腔；7、发热控制组件；8、控制板；9、锂电池；10、上盖；11、脚部反冲层；12、发热片；13、连线；14、充电口；15、工作状态指示灯；16、手动调温开关。

具体实施方式

为了对本发明的技术特征、目的和效果有更加清楚的理解，现对照附图详细说明本发明的具体实施方式。

如图1-4所示的新型发热鞋垫，包括鞋垫主体1，所述鞋垫主体1包括反冲层3，所述反冲层3上粘接覆盖有一面布层4，所述反冲层3的下方粘接有底层5，所述底层5上脚跟位置设有凹腔6，凹腔6中安装有发热控制组件7，所述发热控制组件7通过连线13与发热片12电性连接，所述发热片12安装于鞋垫主体1的脚掌位置；其中，鞋垫主体1上还设有与发热控制组件7中锂电池9连接的充电口，所述鞋垫主体1的正表面开设有与所述充电口14位置对应的开口，且该开口处设有可开合的封盖片2。充电时打开封盖片2，使充电口14在开口处外露以便进行充电，鞋垫无需抽取出来，也不必像无线充电一样需要将鞋垫、无线充电器分别占用不同空间，整个充电操作便捷、效率高。

一般充电口14设置于底层5上与发热控制组件7为一体，而开口设置于相互粘接的面布层4与反冲层3上。一些实施例中，鞋垫主体1上还设有与发热控制组件7连接的工作状态指示灯15以及手动调温开关16，且工作状态指示灯15、手动调温开关16的位置与所述开口对应，这样打开封盖片2之后就可以通过开口看到工作状态指示灯15所展现出鞋垫当前加热状态，以及可以直接通过手动调温开关16进行温度的调控，而这些都无需将鞋垫抽取出来即可以实现。为更好保护好发热控制组件7，在凹腔6上设有与其匹配的上盖10，一脚跟部反冲层11覆盖于所述上盖10之上。

如图5所示所述发热控制组件7包括设置于控制板8上的控制电路，所述控制电路连接有智能控制电路、用于接收遥控器调温信号的无线接收电路、手动调温电路、恒温电路以及状态指示灯，所述智能控制电路通过输出电路与发热片12电性连接，恒温电路包括设置于所述发热片12上的感温器件，该感温器件与智能控制电路之间设有感温电路，所述锂电池9与所述智能控制电路连接，所述充电口14经由充电保护电路与锂电池9电性接通。

发热鞋垫的工作原理：本发热鞋垫外部配有一个4.2V双充电器，鞋垫充满电一次可以使用3.5-8小时，且具有恒温、手动调温和遥控器无线调温三种操作方式。充电前先将充电器插在家用交流插座上，将鞋垫足弓处封盖片2翻开，再把充电器插头对应插入完成连接。发热鞋垫设有三个不同的温度档位，且每一双鞋垫配备一个遥控器，出厂前遥控器和鞋垫先对码，每个遥控器有不一样的密码。控制电路由专用程序和芯片控制，每次按鞋垫里的按键或遥控器按键，控制电路收到信号并送给智能控制电路，经过比较处理告知输出电路，按比例输出以达到不同的温度档位。或者设定恒温，有一感温器件放于发热片12上，当温度达到设定温度时，感温电路输出一信号给智能控制电路停止加热，当温度低于设定温度后，感应电路输出一温度低信号给智能控制电路启动加热，以保持恒温。充电保护电路为锂电池9的充电过程提供保护功能，以延长产品的使用寿命。

本方案的发热鞋垫将充电、调温开关以及指示灯设置于鞋垫正上面，无需抽出鞋垫也可充电，充电操作更加便捷，其加热功能让使用者脚趾得到及时的温度保护；其次鞋垫加有无线调温功能，让使用者可以无接触控制，很方便进行温度调节。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改、组合和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的权利要求范围之内。
