便携式应急检修工具包的制作方法

本实用新型涉及变电站检修辅助工具技术领域，特别涉及一种便携式应急检修工具包。

背景技术：

随着我国电力工业的不断发展，如今在电力建设、运行和检修工作中，变电站登高作业在变电站检修工作中成为必不可少的作业。但是在操作者登高作业时，必须携带维修工具包，当操作者在攀爬过程中，工具包可能会掉落，对地面上的人造成危害，同时不利于操作者检修，因此在登高过程中保证工具包不掉落是很重要的。

技术实现要素：

本实用新型的目的是提供一种便携式应急检修工具包，具有减小检修人员携带的工具包在登高作业中掉落的优点。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种便携式应急检修工具包，包括袋体，所述袋体上设有用于放置工具的容置空间，所述袋体的两端分别设有将袋体固定在操作者身上的锁紧带一和锁紧带二，所述锁紧带一远离袋体的一端设有U形固定环，所述锁紧带二远离袋体的一端沿锁紧带二的长度方向均匀间隔设有若干连接环，当连接环套入U形固定环上时，所述U形固定环远离锁紧带一的一端穿设有限制连接环从U形固定环上滑下的锁紧块，所述U形固定环在锁紧块的两端分别螺纹连接有限位块一和限位块二。

通过采用上述技术方案，当操作者需要登高作业检修时，将袋体两端的锁紧带一和锁紧带二缠绕在操作者身上，此时锁紧带二上的连接环套入锁紧带一上的U形固定环上，此时将锁紧块套在U形固定环上，限位块一限制了锁紧块在U形固定环上的移动，当U形固定环与限位块一抵触时，将限位块二旋入U形固定环上，进而将锁紧块固定在限位块一和限位块二之间，此时将连接环被固定在锁紧块和U形固定环之间，进而将锁紧带一和锁紧带二远离袋体一端固定连接，将袋体固定在操作者身上，设置多个连接环，可以根据操作者的需要，将锁紧带二上的不同位置的连接环穿入U形固定环上，满足使用要求，此时将袋体通过锁紧带一和锁紧带二固定在操作者身上，便于携带，减小袋体在操作者登高作业时掉落。

本实用新型进一步设置为：所述袋体上端设有两个用于绕过操作者肩膀上端的锁紧带三，两个所述锁紧带三远离袋体的一端分别与锁紧带二和锁紧带一连接，所述锁紧带三为弹性带。

通过采用上述技术方案，两个锁紧带三在锁紧带一和锁紧带二固定在操作者身上后，将锁紧带三移动到操作者肩膀上，将锁紧带三设为弹性带，可以根据需要改变锁紧带三的长度，满足各个操作者的使用要求，锁紧带三的设置进一步增加了袋体在操作者身上的固定，减小了袋体掉落的可能性。

本实用新型进一步设置为：所述锁紧带三与操作者接触的位置设有宽度大于锁紧带三的承重带，所述承重带与操作者接触的一侧设有防滑纹路。

通过采用上述技术方案，当将锁紧带三移到操作者肩膀上时，锁紧带三上设置的承重带与操作者接触，增大了锁紧带三与操作者接触的面积，减小了锁紧带三施加到操作者身上的压强，增加操作者使用的舒适性，防滑纹路的设置减小了锁紧带三从操作者肩膀上滑下。

本实用新型进一步设置为：所述锁紧块朝向锁紧带一的一侧设有弧面。

通过采用上述技术方案，弧面的设置使得锁紧带二上的连接环与锁紧块抵触时，增大了连接环与锁紧块的接触面积，减小了连接环和锁紧块之间的接触应力。

本实用新型进一步设置为：所述袋体上端设有用于绕在操作者脖子上的锁紧带四，所述锁紧带四的两端均固定在袋体上。

通过采用上述技术方案，锁紧带四的设置使得袋体固定在操作者的脖子上，进一步将袋体固定在操作者身上。

本实用新型进一步设置为：所述锁紧带四与操作者接触的位置设有橡胶缓冲垫。

通过采用上述技术方案，当锁紧带四与操作者接触时，在锁紧带四上设置的橡胶缓冲垫增加了锁紧带四与操作者抵触时，操作者的舒适性。

综上所述，本实用新型具有以下有益效果：在袋体上设置的锁紧带一和锁紧带二将袋体固定在操作者身上，减小操作者在攀爬过程中的袋体的掉落，锁紧带一和锁紧带二通过U形固定环和连接环连接在一起，多个连接环的设置使得锁紧带一和锁紧带二可以根据操作者的需要改变连接位置，满足使用。

附图说明

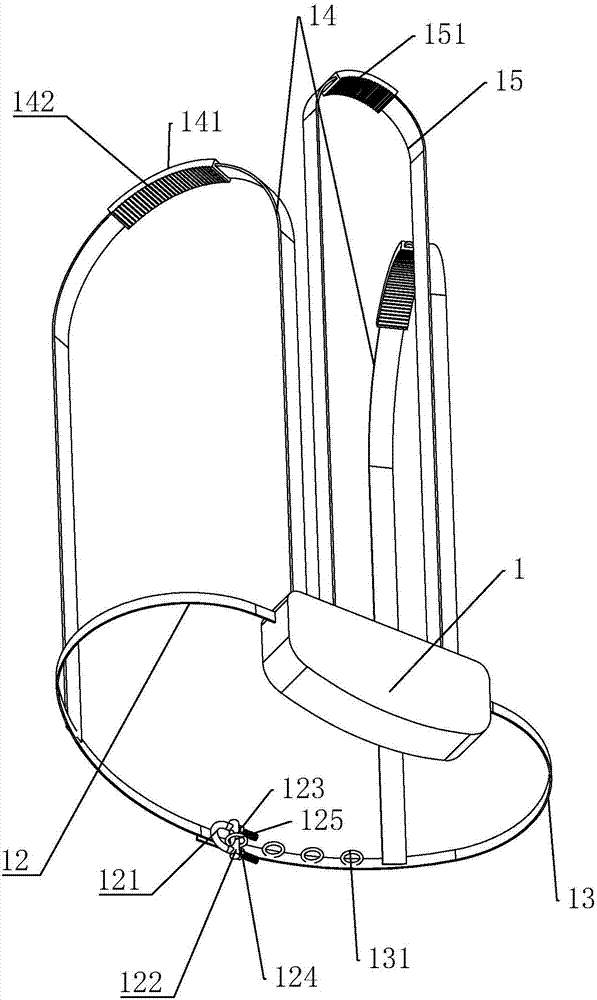

图1是本实施例的结构示意图；

图2是本实施例的用于体现防滑纹路的结构示意图。

图中，1、袋体；11、容置空间；12、锁紧带一；121、U形固定环；122、锁紧块；123、限位块一；124、限位块二；125、弧面；13、锁紧带二；131、连接环；14、锁紧带三；141、承重带；142、防滑纹路；15、锁紧带四；151、橡胶缓冲垫。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

一种便携式应急检修工具包，参照图1和图2，包括袋体1，袋体1上设有用于放置工具的容置空间11，袋体1的两端分别设有将袋体1固定在操作者身上的锁紧带一12和锁紧带二13，锁紧带一12远离袋体1的一端设有U形固定环121，锁紧带二13远离袋体1的一端沿锁紧带二13的长度方向均匀间隔设有若干连接环131，便于根据操作者的需要改变锁紧带二13上不同位置的连接环131与U形固定环121的连接，当连接环131套入U形固定环121上时，U形固定环121远离锁紧带一12的一端穿设有限制连接环131从U形固定环121上滑下的锁紧块122，U形固定环121在锁紧块122的两端分别螺纹连接有限位块一123和限位块二124，将限位块一123靠近锁紧带一12设置，限位块一123限制了锁紧块122在U形固定环121上的移动，限位块二124将锁紧块122固定在限位块一123和限位块二124之间，使得锁紧块122在U形固定环121上的位置固定，进而将连接环131固定在锁紧块122和U形固定环121之间，锁紧块122朝向锁紧带一12的一侧设有弧面125，增大了连接环131与锁紧块122的接触面积，减小了连接环131和锁紧块122之间的接触应力，此时锁紧带一12和锁紧带二13远离袋体1的一端连接，将袋体1固定在操作者身上，减小袋体1在操作者攀爬检修变电站时掉落，便于携带。

参照图1和图2，为了进一步增加袋体1固定在操作者身上的稳定性，袋体1上端设有两个用于绕过操作者肩膀上端的锁紧带三14，两个锁紧带三14远离袋体1的一端分别与锁紧带二13和锁紧带一12连接，此时锁紧带三14将袋体1固定在操作者肩膀上，将锁紧带三14设为弹性带，可以根据需要改变锁紧带三14的长度，满足各个操作者的使用要求；锁紧带三14与操作者接触的位置设有宽度大于锁紧带三14的承重带141，增大了锁紧带三14与操作者接触的面积，减小了锁紧带三14施加到操作者身上的压强，增加操作者使用的舒适性，承重带141与操作者接触的一侧设有防滑纹路142，减小了锁紧带三14在使用过程中从操作者肩膀上滑下。

参照图1和图2，袋体1上端设有用于绕在操作者脖子上的锁紧带四15，锁紧带四15的两端均固定在袋体1上，使得袋体1固定在操作者的脖子上，进一步将袋体1固定在操作者身上，减小袋体1在操作者攀爬时掉落的可能性；锁紧带四15与操作者接触的位置设有橡胶缓冲垫151，增加了锁紧带四15与操作者抵触时，操作者的舒适性。

具体操作过程：当操作者需要登高作业检修时，将工具放入袋体1内的容置空间11内，将袋体1两端的锁紧带一12和锁紧带二13缠绕在操作者身上，此时锁紧带二13上的连接环131套入锁紧带一12上的U形固定环121上，之后将锁紧块122套在U形固定环121上，直至锁紧块122与限位块一123抵触，在将限位块二124旋入U形固定环121上，使得限位块二124与U形固定环121抵触，进而将锁紧块122限制在限位块一123和限位块二124之间，此时连接环131固定在锁紧块122和U形固定环121之间，进而将锁紧带一12和锁紧带二13远离袋体1一端固定，将袋体1固定在操作者的身上，操作者根据需要可以改变不同位置的连接环131进入U形固定环121上，满足使用要求；随后将锁紧带三14移到操作者的肩膀上，将袋体1通过锁紧带三14进一步固定在操作者身上，进一步减小袋体1掉落的可能性，将锁紧带四15绕在操作者的脖子上，进一步减小了袋体1掉落的可能性。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
