一种士兵武装带用食品携带包的制作方法

本实用新型涉及军用户外物品领域，具体是一种士兵武装带用食品携带包。

背景技术：

军人在正规场合都要佩戴武装带(俗称腰带)，一是显得威武雄壮，二是显示职业特征，三是便于携带一些轻便装备。在2008年全军列装07式军服之后， 07式武装带也接替65式武装带成为新的军服装备。07式武装带包括皮质武装带和织带武装带，且分为大码(长度125cm)和小码(长度115cm)两种规格，随着07式武装带的正式启用，也带来一些实用方面的问题。

由于07式武装带穿戴好以后，还有较多的空余空间。同时，军队在户外进行拉练、演练时，需要配发食品。或军人在外着军装执行任务时，也经常随行携带、外带一些食物。而现有的军装轻便装备中，没有专门能够携带食物的工具，给军人带来不便。同时，如果使用市场上的便携包、食品包等，一方面，样式杂乱不统一，影响军容纪律，另一方面，现有市场上的便携包的样式都较为随意，外形鼓起，佩戴起来臃肿邋遢，与军装整肃的要求相违背。

技术实现要素：

本实用新型的目的在于提供一种士兵武装带用食品携带包，它与07式武装带配合方便对固体/液体食物进行携带，且结构简洁、严肃、整齐，即方便军人外出休整，又符合军容的整肃要求。

本实用新型为实现上述目的，通过以下技术方案实现：

一种士兵武装带用食品携带包，包括固定片，所述固定片的背侧设有与07 式武装带相配合的连接扣，所述固定片的前侧设有食品包和束杯带，所述食品包为开口向上的矩形包体，所述食品包的顶面开口处设有与其相配合的盖片，所述束杯带为两个且上下对称设置，所述束杯带的一端固定在固定片上，所述固定片上距离与束杯带的固定处的3～5cm处设有与束杯带相配合的织带扣。

所述食品包内设有与其相适应的保温内胆，所述保温内胆是铝膜珍珠棉保温内胆包。

所述织带扣包括固定在固定片上的门形底座，所述底座的两端设有供束杯带穿过的带孔，所述底座上铰接有压片，所述压片的一端设有金属锯齿，所述压片与底座之间安装有扭簧。

所述食品包包括侧片、前片、底片，所述侧片为两个且对称设置于食品包的两侧，所述侧片上竖直且居中的设有向内的折痕，所述前片的两侧分别与侧片连接，所述前片上设有三点位插扣母扣，所述前片的底侧设有条形孔，所述底片与食品包的截面相对应，所述底片内设有与其相适应的硬卡板，所述底片的前侧侧边上居中的设有下连接带，所述下连接带的末端设有插扣子扣，所述插扣子扣和连接带与条形孔活动插接，所述盖片的前侧居中的设有上连接带，所述上连接带的末端设有插扣子扣，所述插扣子扣与三点位插扣母扣相配合使用，所述固定片的顶侧设有与插扣子扣相配合的塑料插扣母扣。

所述食品包内设有与其活动连接的T型隔板，所述T型隔板包括第一隔板和第二隔板，所述第二隔板垂直连接于第一隔板的一侧，所述第一隔板和第二隔板的两端均设有定型的金属弹片挂扣。

所述连接扣包括上织带和下织带，所述上织带和下织带的末端设有相配合的粘扣。

对比现有技术，本实用新型的有益效果在于：

1、所述固定片通过连接扣与07式武装带可拆卸连接，可灵活选择配备。将本装置固定在07式武装带上后，可以使用食品包携带食品，方便军人在外训练、执行任务时补充能量。对于饮料的携带则使用捆扎固定的方法。由于饮料包装的外形不一，使用包体进行携带显然需要配备一个较大较深的分体包，不但占用空间，而且使本装置整体较为鼓大臃肿，鉴于大部分杯子均为上宽下窄的造型，故使用所述束杯带对外卖、配发饮料进行携带，通过拉拽收紧束杯带，并通过织带扣锁扣住束杯带，使其在杯体的上部、下部对杯体进行扎紧，从而实现对饮料/液体食物的固定。整体结构简洁、平整，避免臃肿，使本装置用在 07式武装带上时即方便携带固体/液体事务，又能够保持整体良好的整肃要求，不影响军容纪律。此外，束杯带不扎束水杯时，还方便钩挂携带其他装备、例如水壶、食品袋等。功能多样化。

2、所述保温内胆具有保温功能，能够较好的保护食物温度，方便食用，保护军人的饮食健康。

3、由于载有液体的杯体在军人运动中颠簸，普通的带扣很容易在反复重力坠拉的作用下发生松弛、滑脱的问题，而这对于训练、任务中的军人是必须要避免的。故织带扣的牢固度就显得尤为重要。所述织带扣主要通过扭簧压紧锯齿，咬紧束杯带，实现固定。这种固定方式相比插扣、针扣等具有限位位置灵活的优势，可锁固束杯带上的任意位置，同时相比日扣、压扣等具有固定牢固的优势。既方便实用，又保证了固定牢固，适和军人户外装备使用。

4、所述食品包的使用方法为：需要放入食物时，将侧片展开，并将下连接带自条形孔穿出，并将下连接带上的插扣子扣扣合在三点位插扣母扣上，食品包即可展开为矩形盒体结构。且底片内的硬卡板具有支撑定型的效果，所述底片抵在前片的内侧，能够为食物撑起一定空间，具有保护食物防止食物受压的功能。同时，所述食品包在底板的支撑定型作用下，整体呈较为标准的矩形，整齐严肃，适合军容的要求。将上连接带上的插扣子扣扣在三点位插扣母扣上，就能盖住食物。当需要取出食用时，打开上连接带上的插扣子扣就可掀起盖片，方便拿取食物。当使用结束后，将下连接带从条形孔中取出，将盖片收入前片内，并将侧片沿折痕叠起，再将底片上折，使底片将折起的侧片和前片自外盖住，并将下连接带上的插扣子扣扣合在塑料插扣母扣上，就可使食品包服帖、平整的在收起固定片上，本装置整体外观呈现出厚度较薄、整齐简洁的特点，佩戴在07式武装带上给人以严肃、条理的视觉感受，与军装的精神面貌相匹配。

5、所述T型隔板，能够将食品包内分割出大小不一的储物空间，方便分类收纳食物。例如，所述T型隔板能够将食品包分成一个较大的空间，以及两个较小的空间，可以使用较大的储物空间携带压缩饼干等食物，使用较小的储物空间携带肉干、巧克力等食物。

6、所述固定片通过粘扣与07式武装带连接，方便快捷。

附图说明

附图1是本实用新型结构示意图。

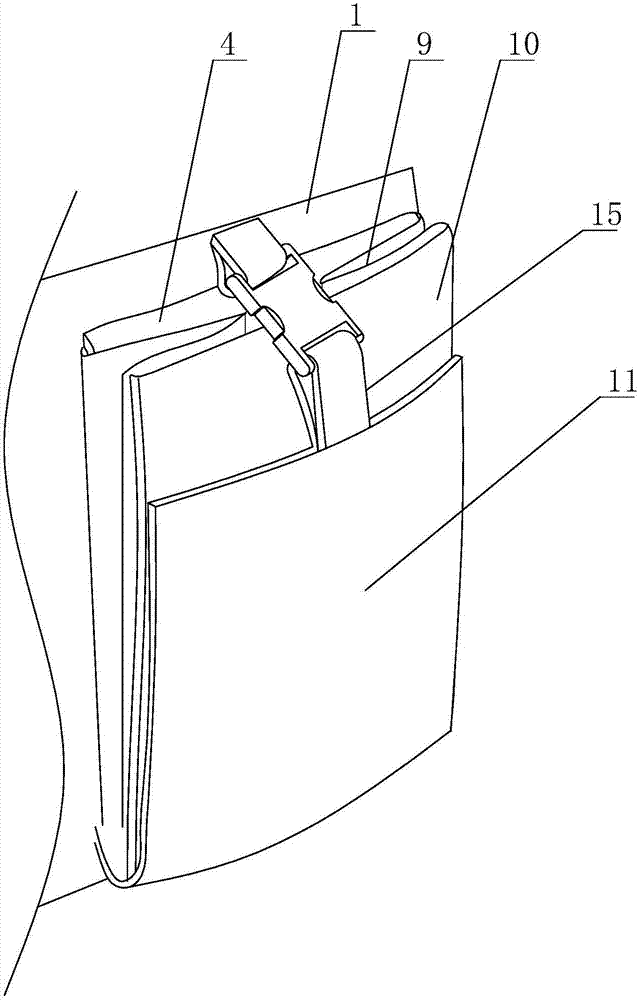

附图2是本实用新型食品包收起时的示意图。

附图3是本实用新型织带扣的剖面图。

附图4是本实用新型T型隔板的示意图。

附图中所示标号：

1、固定片；2、连接扣；3、束杯带；4、盖片；5、织带扣；6、底座；7、压片；8、锯齿；9、侧片；10、前片；11、底片；12、折痕；13、三点位插扣母扣；14、条形孔；15、下连接带；16、插扣子扣；17、上连接带；18、T 型隔板；19、金属弹片挂扣；20、塑料插扣母扣。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所限定的范围。

本实用新型所述是一种士兵武装带用食品携带包，主体结构包括固定片1，所述固定片1的背侧设有与07式武装带相配合的连接扣2，所述固定片1通过连接扣2与07式武装带可拆卸连接，可灵活选择配备。所述固定片1的前侧设有食品包和束杯带3，将本装置固定在07式武装带上后，可以使用食品包携带食品，方便军人在外训练、执行任务时补充能量。所述食品包为开口向上的矩形包体，所述食品包的顶面开口处设有与其相配合的盖片4，所述束杯带3 为两个且上下对称设置，所述束杯带3的一端固定在固定片1上，鉴于大部分杯子均为上宽下窄的造型，故使用所述束杯带3对外卖、配发饮料进行携带，所述固定片1上距离与束杯带3的固定处的3～5cm处设有与束杯带3相配合的织带扣5。通过拉拽收紧束杯带3，并通过织带扣5锁扣住束杯带3，使其在杯体的上部、下部对杯体进行扎紧，从而实现对饮料/液体食物的固定。整体结构简洁、平整，避免臃肿，使本装置用在07式武装带上时即方便携带固体/液体事务，又能够保持整体良好的整肃要求，不影响军容纪律。此外，束杯带3 不扎束水杯时，还方便钩挂携带其他装备、例如水壶、食品袋等。功能多样化。

所述食品包内设有与其相适应的保温内胆，所述保温内胆是铝膜珍珠棉保温内胆包。具有保温功能，能够较好的保护食物温度，方便食用，保护军人的饮食健康。

由于载有液体的杯体在军人运动中颠簸，普通的带扣很容易在反复重力坠拉的作用下发生松弛、滑脱的问题，而这对于训练、任务中的军人是必须要避免的。故织带扣5的牢固度就显得尤为重要。所述织带扣5包括固定在固定片 1上的门形底座6，所述底座6的两端设有供束杯带3穿过的带孔，所述底座6 上铰接有压片7，所述压片7的一端设有金属锯齿8，所述压片7与底座6之间安装有扭簧。所述织带扣5主要通过扭簧压紧锯齿8，咬紧束杯带3，实现固定。这种固定方式相比插扣、针扣等具有限位位置灵活的优势，可锁固束杯带3 上的任意位置，同时相比日扣、压扣等具有固定牢固的优势。既方便实用，又保证了固定牢固，适和军人户外装备使用。需要松开时摁压压片7的翘起一端，就能使锯齿8离开束杯带3。

所述食品包包括侧片9、前片10、底片11，所述侧片9为两个且对称设置于食品包的两侧，所述侧片9上竖直且居中的设有向内的折痕12，使侧片9 折叠的更加整齐，所述前片10的两侧分别与侧片9连接，所述前片10上设有三点位插扣母扣13，所述前片10的底侧设有条形孔4，所述底片11与食品包的截面相对应，所述底片11内设有与其相适应的硬卡板，具有支撑定型的效果，所述底片11抵在前片10的内侧，能够为食物撑起一定空间，具有保护食物防止食物受压的功能。同时，所述食品包在底板的支撑定型作用下，整体呈较为标准的矩形，整齐严肃，适合军容的要求。所述底片11的前侧侧边上居中的设有下连接带15，所述下连接带15的末端设有插扣子扣16，所述插扣子扣16 和连接带与条形孔4活动插接，所述盖片4的前侧居中的设有上连接带17，所述上连接带17的末端设有插扣子扣16，所述插扣子扣16与三点位插扣母扣 13相配合使用，将上连接带17上的插扣子扣16扣在三点位插扣母扣13上，就能盖住食物。当需要取出食用时，打开上连接带17上的插扣子扣16就可掀起盖片4，方便拿取食物。所述固定片1的顶侧设有与插扣子扣16相配合的塑料插扣母扣20。需要放入食物时，将侧片9展开，并将下连接带15自条形孔 4穿出，并将下连接带15上的插扣子扣16扣合在三点位插扣母扣13上，食品包即可展开为矩形盒体结构。当使用结束后，将下连接带15从条形孔4中取出，将盖片4收入前片10内，并将侧片9沿折痕12叠起，再将底片11上折，使底片11将折起的侧片9和前片10自外盖住，并将下连接带15上的插扣子扣16扣合在塑料插扣母扣20上，就可使食品包服帖、平整的在收起固定片1 上，本装置整体外观呈现出厚度较薄、整齐简洁的特点，佩戴在07式武装带上给人以严肃、条理的视觉感受，与军装的精神面貌相匹配。

所述食品包内设有与其活动连接的T型隔板18，所述T型隔板18包括第一隔板和第二隔板，所述第二隔板垂直连接于第一隔板的一侧，能够将食品包内分割出大小不一的储物空间，方便分类收纳食物。例如，所述T型隔板18 能够将食品包分成一个较大的空间，以及两个较小的空间，可以使用较大的储物空间携带压缩饼干等食物，使用较小的储物空间携带肉干、巧克力等食物。所述第一隔板和第二隔板的两端均设有定型的金属弹片挂扣19。可以挂在食品包的口沿上，实现固定。

所述连接扣2包括上织带和下织带，所述上织带和下织带的末端设有相配合的粘扣。所述固定片1通过粘扣与07式武装带连接，方便快捷。

实施:1：一种士兵武装带用食品携带包，主体结构包括固定片1，所述固定片1的背侧设有与07式武装带相配合的连接扣2，所述连接扣2包括上织带和下织带，所述上织带和下织带的末端设有相配合的粘扣。
