一种背包背带边沿充电输出与控制模块的固定结构的制作方法

本实用新型属于箱包领域，具体涉及一种背包背带边沿充电输出与控制模块的固定结构。

背景技术：

背包是人们日常生活中一种常用的置物装置，现有的背包为人们的出行以及携带物品提供了方便。随着经济社会的发展和人们生活水平的不断提高，目前背包的样式也越来越多样化。

随着各种电子产品的不断普及，人们在外出旅游或户外野营的过程中会携带大量的电子产品，这些产品的用电问题就显得尤为突出。一旦身在户外而电子产品的电能又已耗尽，这就会给人们的户外生活带来很大的不便。

虽然市场上有专门为电子产品充电的移动充电电源，但由于人们外出携带的物品较多，需要充电时，需要从装满物品的背包中寻找充电电源，而充完电后，还需将充电电源装入背包的情况，导致移动充电电源使用起来不太方便。鉴于上述存在的问题及其缺陷，有必要对现有背包的设计提出新的改进，使背包的充电功能更加便捷。

CN103876446A公开了一种可充电的背包，背包体背部上侧装有太阳能电板，背包体下端装有储蓄电池，背包体正面两侧装有肩带，左侧肩带下端装有照明灯，照明灯下端装有开关，右侧肩带上端装有USB充电口，背包体正面中间位置装有按摩板。该背包的USB充电口设置在肩带上，但其没有设置充电开关按钮，不够安全。

技术实现要素：

为解决现有技术的缺点和不足，本实用新型的首要目的在于提供一种背包背带边沿充电输出与控制模块的固定结构。

一种背包背带边沿充电输出与控制模块的固定结构，包括背包主体和左右肩带，左右肩带设于背包主体的背面，还包括与肩带连接的调节带，以及与调节带连接的侧带；所述背包主体内还设有充电输入模块；所述充电输入模块为电源；

背包主体外设有充电输出与控制模块，充电输出与控制模块通过导线连接，导线自背包主体内的充电输入模块延伸至背包主体外与充电输出与控制模块连接；

所述充电输出与控制模块包括USB输出模块、开关控制模块和固定组件，所述USB 输出模块与开关控制模块整合于一体，并固定于固定组件上；所述USB输出模块与开关控制模块设于固定组件的表面，所述固定组件上设有固定部；

所述充电输出与控制模块通过固定部固定于背包的肩带边缘，所述导线自背包主体内沿肩带夹层内部延伸至肩带边缘与所述充电输出与控制模块连接，或，

所述充电输出与控制模块通过固定部固定于背包的侧带边缘，所述导线自背包主体内沿侧带夹层内部延伸至侧带边缘与所述充电输出与控制模块连接。

优选地，所述固定组件中间凹陷处为固定部，所述固定部用于夹持肩带或侧带。

优选地，所述固定组件通过螺丝固定于肩带或侧带上。

优选地，所述固定组件夹持于肩带或侧带上。

优选地，所述固定组件通过卡扣配合固定于肩带或侧带上。

优选地，所述固定组件固定于肩带末端。

优选地，所述固定组件固定于肩带中间的边缘上。

本实用新型的有益效果：

1.USB输出口固定于肩带或侧带上，在背包背着的状态下，能够轻易地给移动设备充电，无需脱下背包寻找USB输出口，方便实用。

2.本实用新型将USB输出口与开关控制按钮整合于固定组件上，使用安全。

3.本实用新型将USB输出口与开关控制按钮设于固定组件的表面，简化了充电操作。

附图说明

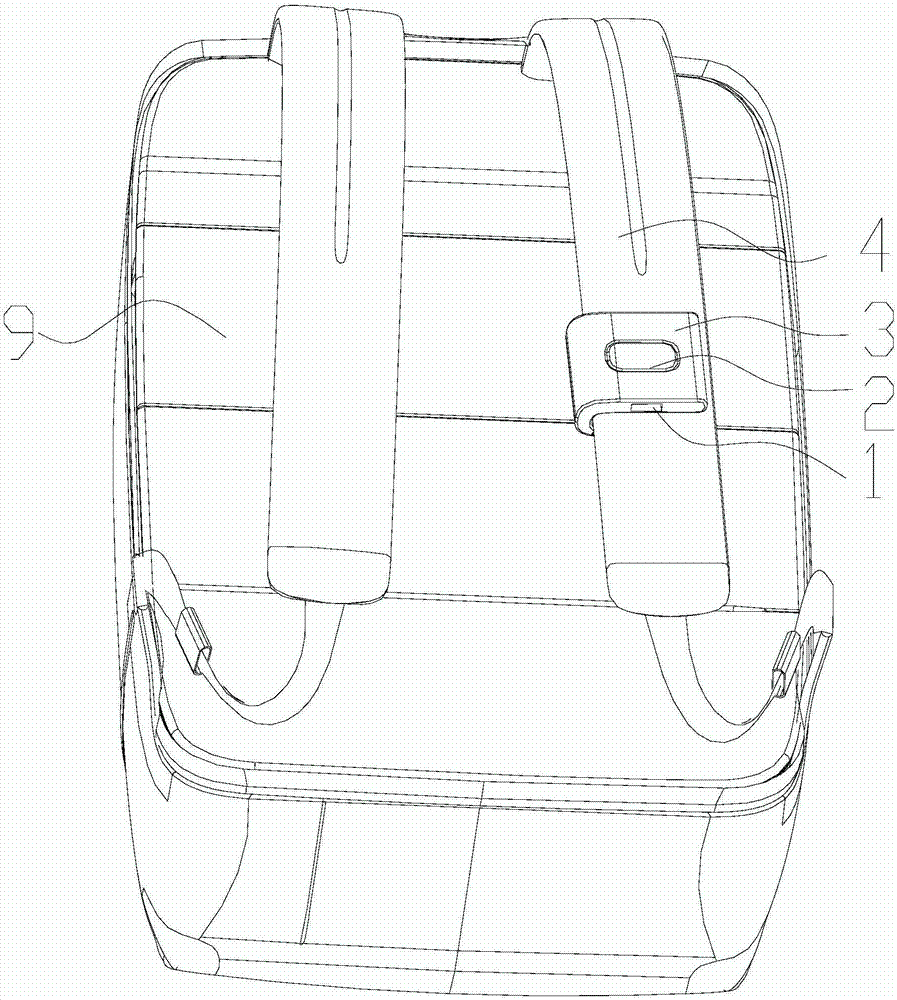

图1为本实用新型实施例1的结构示意图；

图2为本实用新型实施例2的结构示意图；

图3为本实用新型实施例3的结构示意图。

具体实施方式

为实现上述实用新型目的，本实用新型采用的技术方案如下：

实施例1

参见图1，一种背包背带边沿充电输出与控制模块的固定结构，包括背包主体9和左右肩带4，左右肩带4设于背包主体的背面，还包括与肩带4连接的调节带5，以及与调节带5连接的侧带6；所述背包主体9内还设有充电输入模块7；背包主体9外设有充电输出与控制模块8，充电输出与控制模块8通过导线连接，导线自背包主体9内的充电输入模块7延伸至背包主体9外与充电输出与控制模块8连接；

所述充电输出与控制模块8包括USB输出模块1、开关控制模块2和固定组件3，所述USB输出模块1与开关控制模块2整合于一体，并固定于固定组件3上；所述USB输出模块1设于固定组件3的底面，所述开关控制模块2设于固定组件3的正面，所述固定组件上3设有固定部31；

所述充电输出与控制模块8通过固定部31固定于肩带4边缘，所述导线自背包主体9内沿肩带4夹层内部延伸至肩带4边缘与所述充电输出与控制模块8连接；

优选地，所述固定组件3中间凹陷处为固定部31，所述固定部31用于夹持背包主体9的肩带4。

优选地，所述固定组件3通过螺丝固定于肩带4上。

优选地，所述固定组件3通过固定部31固定于肩带4末端。

使用方法：电子设备的数据线插入USB输出模块的USB口，充电输出与控制模块线路连接背包内充电输入模块——电源，通过USB输出口可给手机、iPad、LED灯等设备充电。

实施例2

参见图2，一种背包背带边沿充电输出与控制模块的固定结构，包括背包主体9和左右肩带4，左右肩带4设于背包主体的背面，还包括与肩带4连接的调节带5，以及与调节带5连接的侧带6；所述背包主体9内还设有充电输入模块7；背包主体9外设有充电输出与控制模块8，充电输出与控制模块8通过导线连接，导线自背包主体9内的充电输入模块7延伸至背包主体9外与充电输出与控制模块8连接；

所述充电输出与控制模块8包括USB输出模块1、开关控制模块2和固定组件3，所述USB输出模块1与开关控制模块2整合于一体，并固定于固定组件3上；所述USB输出模块1设于固定组件3的侧面，所述开关控制模块2设于固定组件3的正面，所述固定组件上3设有固定部31；

所述充电输出与控制模块8通过固定部31固定于肩带4边缘，所述导线自背包主体9内沿肩带4夹层内部延伸至肩带4边缘与所述充电输出与控制模块8连接。

优选地，所述固定组件3中间凹陷处为固定部31，所述固定部31用于夹持背包主体9的侧带6。

优选地，所述固定组件3通过螺丝固定于肩带4中间的边缘上。

使用方法：电子设备的数据线插入USB输出模块的USB口，充电输出与控制模块线路连接背包内充电输入模块——电源，通过USB输出口可给手机、iPad、LED灯等设备充电。

实施例3

参见图3，一种背包背带边沿充电输出与控制模块的固定结构，包括背包主体9和左右肩带4，左右肩带4设于背包主体的背面，还包括与肩带4连接的调节带5，以及与调节带5连接的侧带6；所述背包主体9内还设有充电输入模块7；背包主体9外设有充电输出与控制模块8，充电输出与控制模块8通过导线连接，导线自背包主体9内的充电输入模块7延伸至背包主体9外与充电输出与控制模块8连接；

所述充电输出与控制模块8包括USB输出模块1、开关控制模块2和固定组件3，所述USB输出模块1与开关控制模块2整合于一体，并固定于固定组件3上；所述USB输出模块1设于固定组件3的侧面，所述开关控制模块2设于固定组件3的正面，所述固定组件上3设有固定部31；

所述充电输出与控制模块8通过固定部31固定于侧带6边缘，所述导线自背包主体9内沿侧带6夹层内部延伸至侧带6边缘与所述充电输出与控制模块8连接。

优选地，所述固定组件3中间凹陷处为固定部31，所述固定部31用于夹持背包主体9的侧带6。

优选地，所述固定组件3通过螺丝固定于背包主体的侧带6上。

使用方法：电子设备的数据线插入USB输出模块的USB口，充电输出与控制模块线路连接背包内充电输入模块——电源，通过USB输出口可给手机、iPad、LED灯等设备充电。
