一种人体数据采集设备的制作方法

本实用新型涉及服装信息采集技术及真人试衣技术领域，尤其涉及一种人体数据采集设备。

背景技术：

人体数据采集是指对人体的体貌特征、外形轮廓、身材尺寸等进行数据采集。人体数据采集是一个新兴技术，在对人体数据进行标准化采集这方面一直都没有一个固定标准或方式。现今网购人群的基数越来，商家根据自己的需求找各类模特穿着服装进行拍摄，但每个顾客的身材千差万别，模特穿着的效果并不具有普遍性。由于没有行业标准所以信息采集比较的杂乱，导致网购人群在购买服装后经常因商家对服装信息描述不一致，发生退换货事件，因此寻找一种能够使用方便、并且能准确的反应出各类人群的身体特点、能够准确的反应出各类人群穿着各式服装后效果的设备，已经变成了服装行业目前亟待解决的问题。

技术实现要素：

鉴于现有技术中存在的问题，本实用新型的目的是提供一种安装简单，能够实现人体数据的准确化信息采集，对人体肤色还原精准，能准确反应出各类人群的特点，保证各类人群穿着服装后效果的准确性的人体数据采集设备。

本实用新型的目的是通过以下技术方案来实现的：

一种人体数据采集设备，包括依次连接且相通的中空立方体状的中控区、连接区及拍摄区，所述中控区内的左右两侧分别设有第一隔间和第二隔间，所述第一隔间和第二隔间的中间部分分隔出第三隔间和第四隔间，且所述第三隔间设于第四隔间之上，所述第三隔间内设有电动滑台，所述电动滑台上固设有照相机和第一闪光灯，所述照相机的下方固设有平板电脑，所述第四隔间内设有主控设备和第二闪光灯，所述第二闪光灯位于主控设备的前方，所述主控设备包括主控板和工控机，所述主控板电性连接于工控机；所述拍摄区的内壁上设有与所述工控机连接的触摸屏，所述触摸屏上设有感应器；所述拍摄区及连接区的上方固接有光线投射区，且所述光线投射区与拍摄区、连接区之间设有导光板，所述光线投射区内的顶壁设有多盏闪光灯。

进一步地，其中还包括多个地板区；多个所述地板区分别设于中控区、拍摄区及连接区的下方。

进一步地，其中所述电动滑台固设于第三隔间的下表面上；所述照相机固设于电动滑台的正上方。

进一步地，其中所述照相机与被拍摄者之间的距离为1-2m，与地面的距离为0.5-1m；所述照相机向下倾斜并与水平面形成5°-10°的夹角；所述第一闪光灯设于所述电动滑台的斜上方并与水平面形成15°的夹角。

进一步地，其中所述工控机与所述触摸屏通讯连接，所述触摸屏的右下角固设有感应器。

进一步地，其中所述导光板设于所述光线投射区与拍摄区、连接区的固接处。

进一步地，其中所述连接区的一侧设有门；所述门上设有门锁，所述门锁上设有红外感应器。

进一步地，其中所述连接区的内壁上还设有用于换装的挂衣钩。

进一步地，其中所述人体数据采集设备的外表面还设有维修口，所述维修口上设有防盗锁。

进一步地，其中所述人体数据采集设备的外表面为遮光材质，内表面为反光材质。

本实用新型具有以下有益效果：

1、本实用新型所述的人体数据采集设备，其由单面具有遮光作用的遮光面和另一面具有反射光线作用的反光面组成的板材搭建而成，使相机拍摄的照片更加真实，型材加板材的结构具有一定的刚性；

2、本实用新型所述的人体数据采集设备，其整体重量较轻，安装简单，稳固可靠；

3、本实用新型所述的人体数据采集设备，其通过在人体数据采集系统环境下布置光源，过滤掉因其他因素造成的光波干扰，并利用相机的感光元器件原理对人体进行拍摄，达到拍摄人体时人物的阴影被弱化且刚好被人体完全遮挡的效果，同时采用导光板的形式来达到灯光均匀并且形成平行光的目的。拍摄的照片效果真实，对人体肤色的还原度高，通过分析该照片获得的人体数据，更能准确的地反应出各类人群的特点、身高外形尺寸；

4、本实用新型所述的人体数据采集设备，用户通过设备语音引导完成操作，操作简单便捷，感应器在感应到人体后才会开启系统，节能环保。

附图说明

图1为本实用新型提供的人体数据采集设备的整体结构示意图；

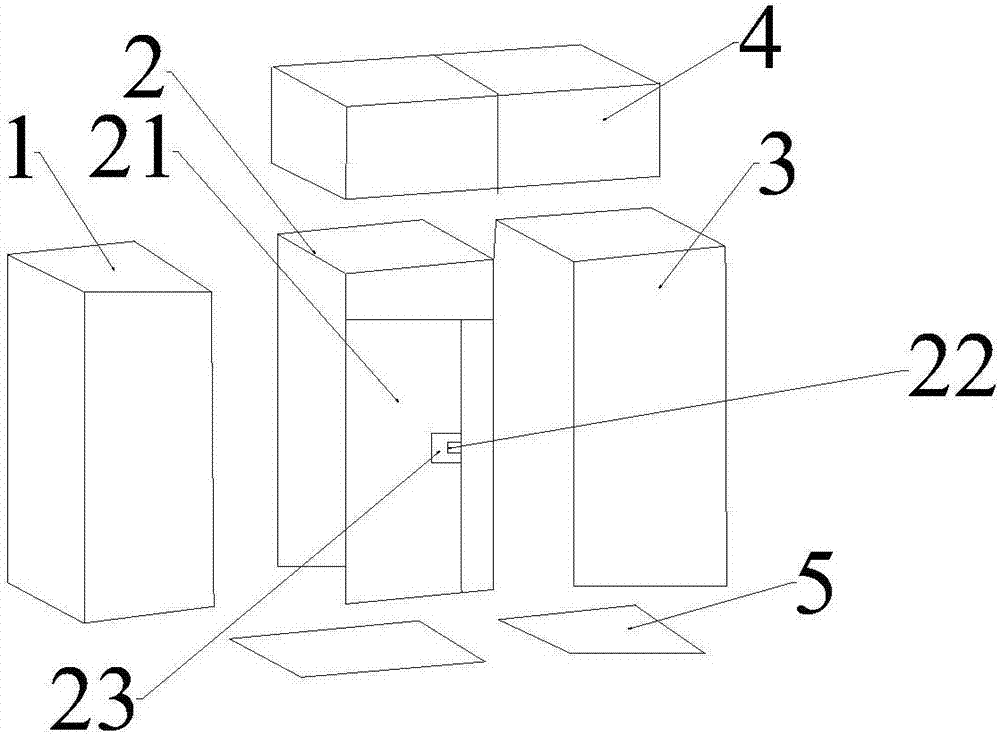

图2为本实用新型提供的人体数据采集设备的分解结构示意图；

图3为本实用新型提供的中控区的结构示意图；

图4为本实用新型提供的拍摄区的结构示意图；

图中，1-中控区，10-第一隔间，11-第二隔间，12-第三隔间，121-电动滑台，122-照相机，123-第一闪光灯，124-平板电脑，13-第四隔间，131-工控机，132-第二闪光灯，133-主控板，2-连接区，21-门，22-红外感应器，23-门锁，3-拍摄区，31-感应器，32-触摸器，4-地板区，5-光线投射区。

具体实施方式

本实用新型提供了一种人体数据采集设备，下面以具体实验案例为例来说明具体实施方式，应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例1

如图1、图2图3以及图4所示，本实用新型提供一种人体数据采集设备，包括依次连接且相通的中空立方体状的中控区1、连接区2及拍摄区3，所述中控区1内的左右两侧分别设有用于存储被拍摄者的替换衣物及其他物品第一隔间10和第二隔间11，所述第一隔间10和第二隔间11的中间部分分隔出第三隔间12和第四隔间13，且所述第三隔间12设于第四隔间13之上，所述第三隔间12内设有电动滑台121，所述电动滑台121上固设有照相机122和第一闪光灯123，所述照相机122的下方固设有平板电脑124，所述第四隔间13内设有主控设备和第二闪光灯132，所述第二闪光灯132位于主控设备的前方，所述主控设备包括主控板133和工控机131，所述主控板133电性连接于工控机131；所述拍摄区4的内壁上设有与所述工控机131连接的触摸屏32，所述触摸屏32上设有感应器31；所述拍摄区4及连接区2的上方固接有光线投射区5，且所述光线投射区5与拍摄区3、连接区2之间设有导光板，所述光线投射区5内的顶壁设有多盏闪光灯。

所述人体数据采集设备还包括多个地板区4，多个所述地板区4分别设于中控区1、拍摄区3及连接区2的下方；

所述电动滑台121固设于第三隔间12的下表面上，使电动滑台121在使用时的位置不会发生偏移；所述照相机122固设于电动滑台121的正上方；所述第一闪光灯123设于所述电动滑台121的斜上方并与水平面形成15°的夹角，用于照亮被拍摄者的上半身；

所述工控机131与所述触摸屏32通讯连接，所述触摸屏32的右下角固设有用于感应被拍摄者的感应器31；

所述导光板设于所述光线投射区5与拍摄区3、连接区2的固接处；

所述连接区2的一侧设有门21；所述门21上设有门锁23，所述门锁23上设有红外感应器22，所述红外感应器22用于感应是否有人进入拍摄，当有人进入拍摄时，红外感应器22上显示有人，当没有人进入拍摄时，红外感应器22上显示无人；所述连接区2内壁上还设有用于换装的挂衣钩；

所述人体数据采集设备的外表面还设有维修口，所述维修口可以设置在所述人体数据采集设备外表面的任意位置，较为优选的位置为连接区2与门21相对的墙壁外表面，距离地面1.7米处，便于维修，所述维修口上设有防盗锁；所述人体数据采集设备的外表面为遮光材质(例如三聚氰胺板、遮光PC板、遮光聚乙烯板等)，内表面为反光材质(例如锡箔、铝箔等)。

所述照相机122与被拍摄者之间的距离为1-2m，进一步优选为1.6m；所述照相机122与地面的距离为0.5-1m，进一步优选为0.9m；所述照相机122向下倾斜并与水平面形成5°-10°的夹角，进一步优选为8°，采用该优选的距离和角度拍出来的照片效果真实、还原度高；

当使用所述人体数据采集设备时，被拍摄者通过门21进入连接区2，通过连接区2进入拍摄区3，被拍摄者通过拍摄区3内壁上的触摸屏32输入基本信息(例如身高、姓名等基本信息)，然后所述触摸屏32将所述信息传输至所述工控机131上，所述工控机131接受信息之后，将信息传递给主控板133，然后所述主控板133向电动滑台121发出距离指令，然后电动滑台121接受指令后，开始移动，同时电动滑台121上的照相机122也随之移动到用户身高匹配的高度，电动滑台121下面的第二闪光灯132能提高被拍摄者的下半身的亮度，滑台上侧的第一闪光灯123向前倾斜15°能提亮被拍摄者的上半身的亮度，正面的平板电脑124固定在照相机122的下方，并随着照相机122的移动而移动，所述平板电脑124用于局部放大被拍摄者的面部表情的显示；

连接区2用于连接拍摄区3及中控区2，并且在连接区2的一侧有一扇门21，用于被拍摄者进出所述人体数据采集设备，被拍摄者还可在连接区2的区域内进行换装；

被拍摄者在拍摄时站立于拍摄区3的区域，且拍摄区3的一侧设有触摸屏32和感应器31，用户通过这块触摸屏32可以输入自己的拍摄码进行拍摄；感应器31在感应到人体后才会开启系统，节能环保；

利用本系统拍摄的照片效果真实，对人体肤色的还原度高，通过分析该照片获得的人体数据，更能准确地反映出各类人群的特点、体型等参数。

最后应说明的是：以上所述的各实施例仅用于说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分或全部技术特征进行等同替换；而这些修改或替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
